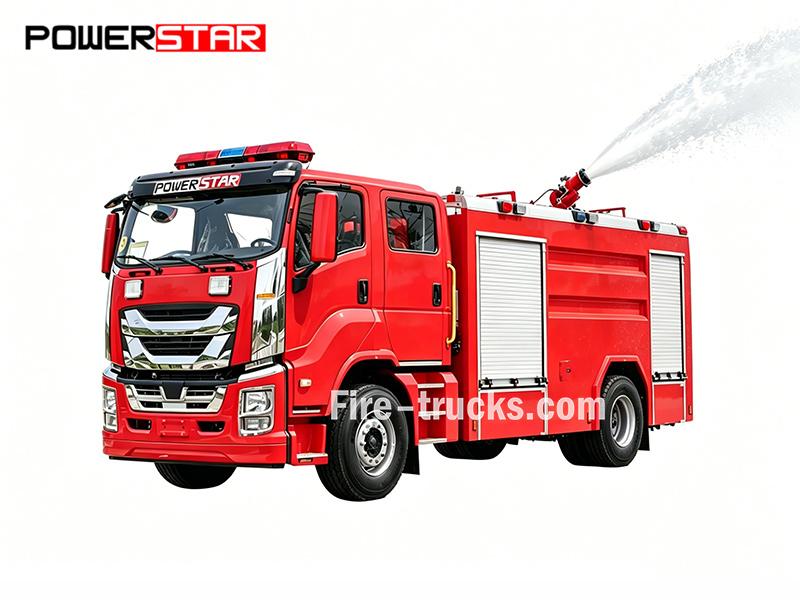

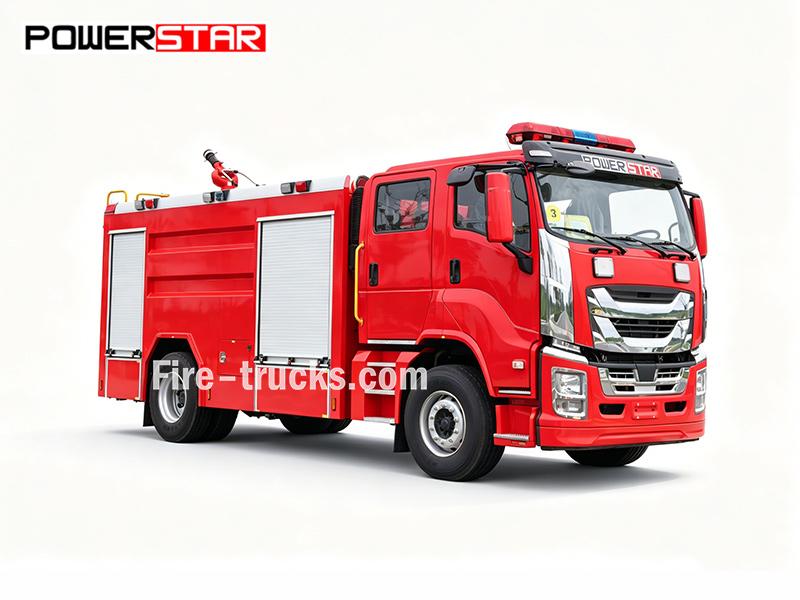

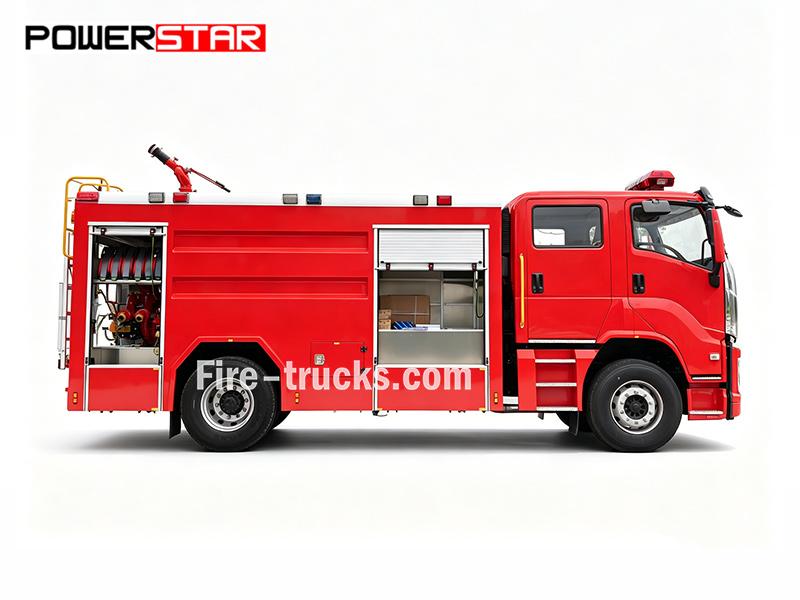

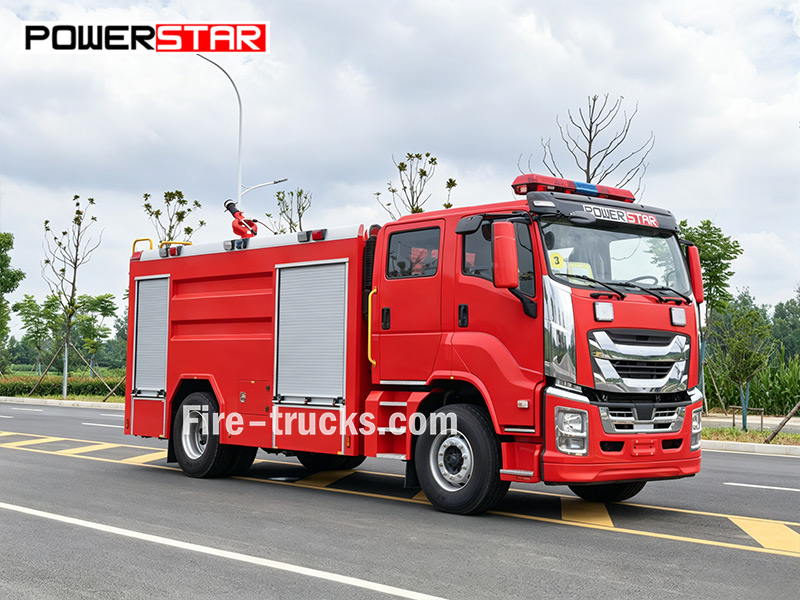

Ватрогасно возило са пумпом за хитне интервенције ISUZU GIGA 240HP покреће мотор 6HK1-TCG61 снаге 240 КС на шасији 4×2. Опремљено је резервоаром за воду од 6000 л и резервоаром за пену од 2000 л, ватрогасном пумпом CB10/60 (60 л/с) и монитором PL8/48 (48 л/с, вода ≥70 м, пена ≥65 м). Стандардна опрема укључује ватрогасна црева, усисне цеви, спојнице, пенски млазник и основни комплет алата. Додатна опрема укључује сендвич PTO, систем цевовода, кутију за опрему, кутију пумпе, склопиву педалу и електрични систем.
Шасија камиона:
ISUZU GIGA 4×2Радни капацитет:
6000L water + 2000L foam (8000L total)Снага мотора:
240 HP (176 kW) / 6HK1-TCG61Ватрогасна пумпа:
CB10/60Проток пумпе:
60 L/sРадни притисак:
1.0 MPaВатрогасни монитор:
PL8/48Праћење протока:
48 L/sДомет монитора:
Water ≥70 m , Foam ≥65 mОва ISUZU GIGA ватрогасна пумпа за хитне случајеве је направљена за гашење пожара и реаговање у ванредним ситуацијама. Ова ISUZU ватрогасно возило са пеном и водом од 240 KS, 4x2 има резервоар за воду од 6000L, резервоар за пену од 2000L, ватрогасну пумпу CB10/60 (60 L/s при 1.0 MPa) и кровни ватрогасни монитор PL8/48 са дометом воде од 70m и дометом пене од 65m.

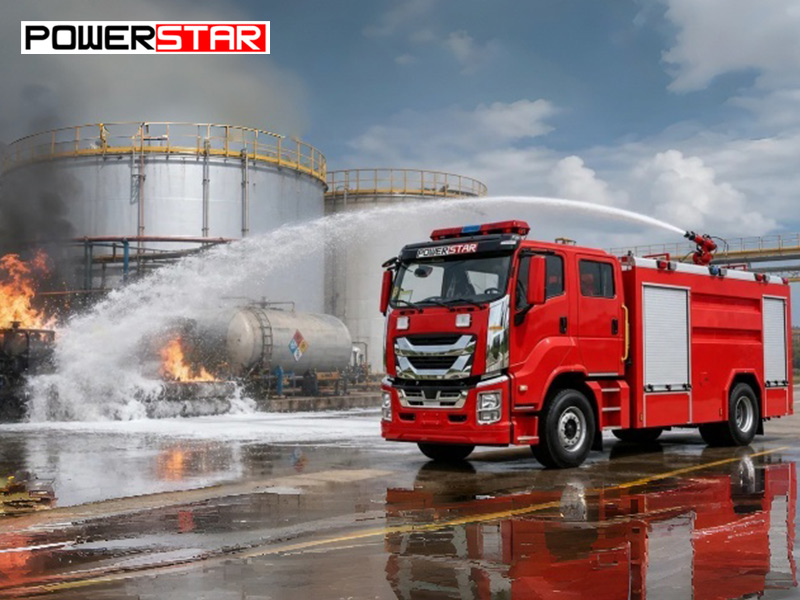

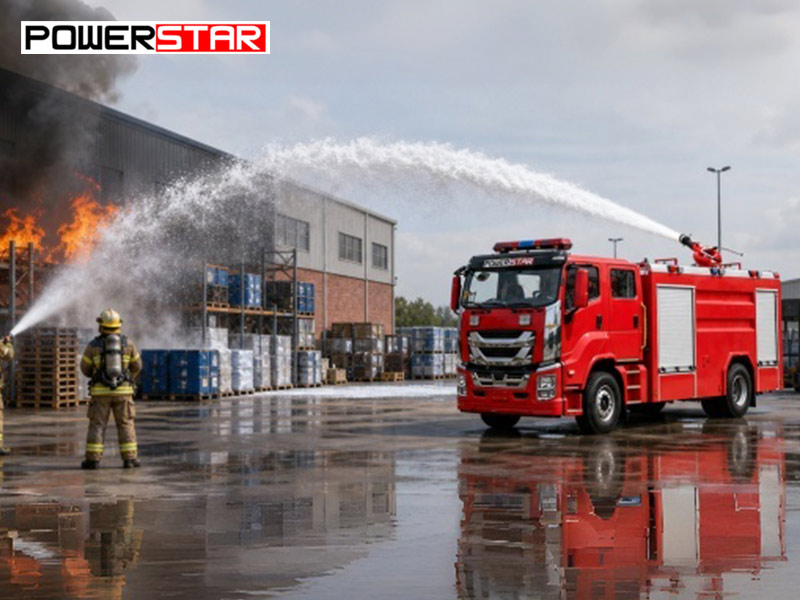

Ово ватрогасно возило носи комплетан сет стандардне ватрогасне опреме, укључујући црева, усисне цеви, спојнице и пенски млазник. Добро функционише за пожаре класе B који укључују нафту, бензин и хемикалије. Погодно је за гашење пожара у складиштима нафте, хемијским постројењима, аеродромима и индустријским објектима.

|
Радни капацитет |
Модел мотора |
Међуосовинско растојање |
Надградња |
|
6000L воде + 2000L пене |
240 KS / 6HK1-TCG61 |
5600 mm |
★ Резервоар од угљеничног челика, капацитет 8000L ★★ Ватрогасна пумпа CB10/60, проток 60 L/s при 1.0 MPa ★★ Кровни монитор PL8/48, проток 48 L/s са воденим дометом ≥70 m, пенским дометом ≥60 m ★ Сендвич PTO, систем цевовода, кутија за опрему, кутија пумпе, склопива педала, електрични систем |
»Ⅰ.Главне карактеристике:
★★ Мотор 6HK1-TCG61 снаге 240 KS за гашење пожара пеном и реаговање у ванредним ситуацијама
★★ ISUZU GIGA 4×2 шасија са резервоаром за воду од 6000L, резервоаром за пену од 2000L и ватрогасном пумпом CB10/60 (60 L/s при 1.0 MPa)
★★ Кровни монитор PL8/48 са протоком од 48 L/s, дометом воде ≥70 m и дометом пене ≥65 m за гашење пожара са велике удаљености
★ Сендвич PTO, систем цевовода, кутија за опрему, кутија пумпе, склопива педала и електрични систем за потпуну подршку у раду
★★ Комплетна ватрогасна опрема укључујући црева, млазнице, пенски млазник и основни сет алата за гашење пожара класе B
»Ⅱ.Параметри производа:
| Powerstar Isuzu ватрогасна пумпа за хитне случајеве од 240 KS | |||
| Опште | Радни капацитет | 6000L воде + 2000L пене | |
| Шасија камиона | ISUZU GIGA 4x2 | ||
| Снага мотора | 240 KS / 6HK1-TCG61 | ||
| Vatrogasna pumpa | CB10/60 | ||
| Vatrogasni monitor | PL8/48 | ||
| Ukupne dimenzije D*Š*V | 7800*2500*3500 mm | ||
| Ukupna masa vozila | 22000 kg | ||
| Masa praznog vozila | 10800 kg | ||
| Motor | Model motora | 4HK1-TCG61 | |
| Vrsta goriva | Dizel | ||
| Snaga | 240 KS(176KW) | ||
| Standard emisije | Euro 6 | ||
| Zapremina motora | 7800 ml | ||
| Tip motora | Redni motor sa 6 cilindara, vodeno hlađenje, turbo dizel motor, međuhlađenje | ||
| Šasija | Tip pogona | 4x2 | |
| Međuosovinsko rastojanje | 5600 mm | ||
| Guma | 235/75R17.5 16PR | ||
| Broj guma | 6 guma i 1 rezervna guma | ||
| Vatrogasna pumpa | Model | CB10/60 | |
| Protok | 60L/s | ||
| Pritisak | 1MPa | ||
| Maksimalni radni pritisak | 1.251MPa | ||
| Максимално дозвољени улазни притисак | 0.4MPa | ||
| Максимална висина усисавања | 3m | ||
| Називна брзина | 3916±50r/min | ||
| Однос брзине | 1:1.4 | ||
| Време преусмеравања воде | ≤50s | ||
| Ватрогасни топ | Модел | PL8/48 | |
| Проток | 48L/s | ||
| Називни радни притисак | 0.8MPa | ||
| Максимални радни притисак | 1.2MPa | ||
| Домет | Вода | ≥70m | |
| Пена | ≥65m | ||
| Вертикална ротација | - 35~+70° | ||
| Хоризонтална ротација | 0~360° | ||
| Стандардна конфигурација | Опремљен сендвич PTO-ом, системом цевовода; Опремљен кутијом за опрему и кутијом пумпе; Опремљен преклопном педалом и електричним системом. Остала опрема. |
||


1. Шасија и погонски систем
♦ ISUZU GIGA 4×2 шасија са међуосовинским растојањем од 5600 mm, пројектована за стабилан рад на градским путевима, индустријским локацијама и трасама за хитне интервенције.
♦ Dizel motor 6HK1-TCG61, nazivne snage 240 KS, koji obezbeđuje pouzdan obrtni moment za brz odziv, neprekidan rad pumpe i dugotrajno gašenje požara penom.
♦Ručni menjač za jednostavno rukovanje i lako održavanje.

2. Sistem za gašenje požara i bezbednosni sistem
♦ Rezervoar za vodu od 6000 l i rezervoar za penu od 2000 l, konstrukcija od ugljeničnog čelika sa unutrašnjim pregradama za smanjenje talasanja tečnosti.
♦ Vatrogasna pumpa CB10/60, protok 60 l/s pri 1,0 MPa, pogon preko PTO, usisna visina 3 m, vreme punjenja ≤50 s.
♦ Krovni monitor PL8/48, protok 48 l/s, domet vode ≥70 m, domet pene ≥65 m, horizontalna rotacija 360°, nagib od -35° do +70°.

» Ⅳ.Sistem vatrogasne pumpe :

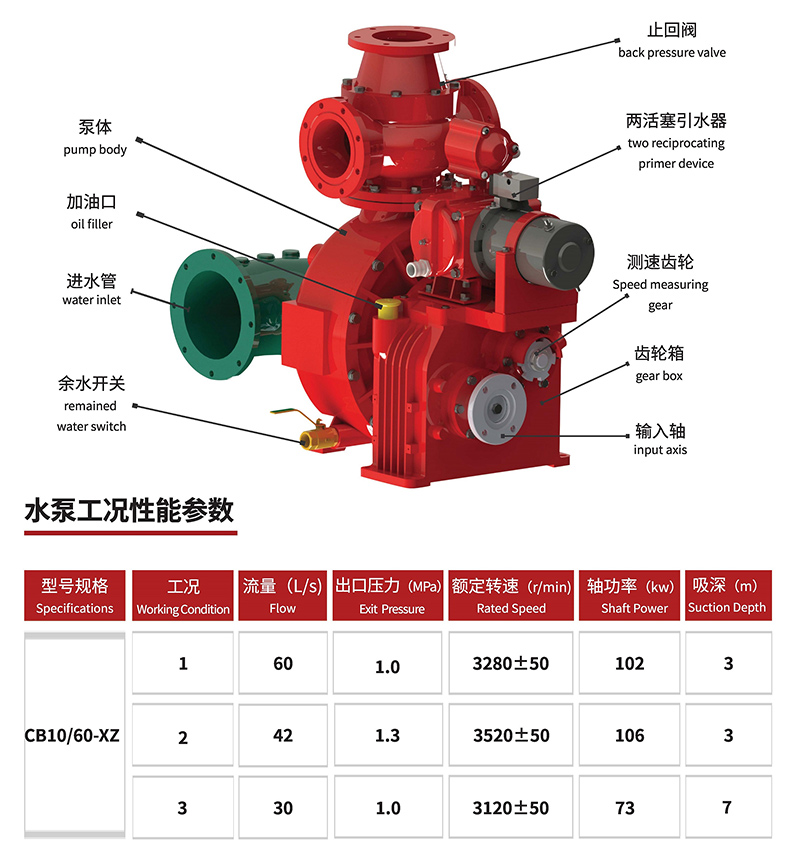

Vatrogasna pumpa:

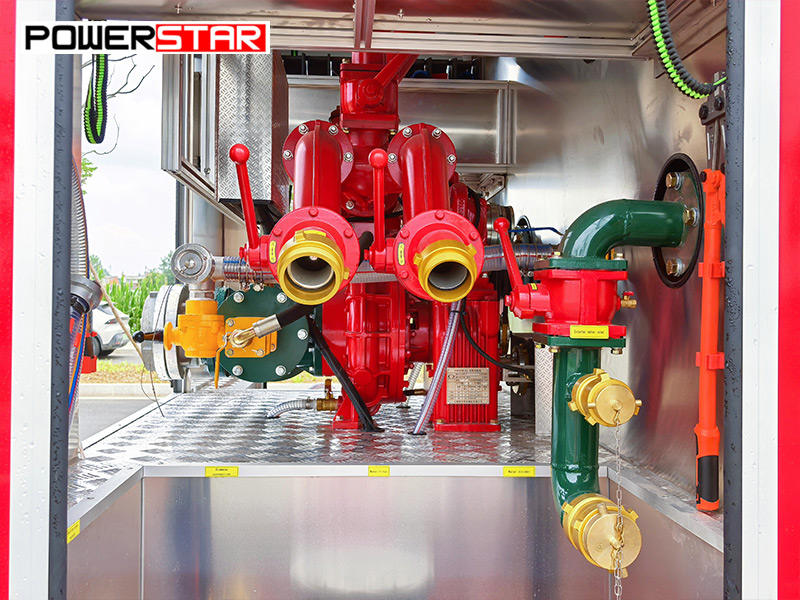

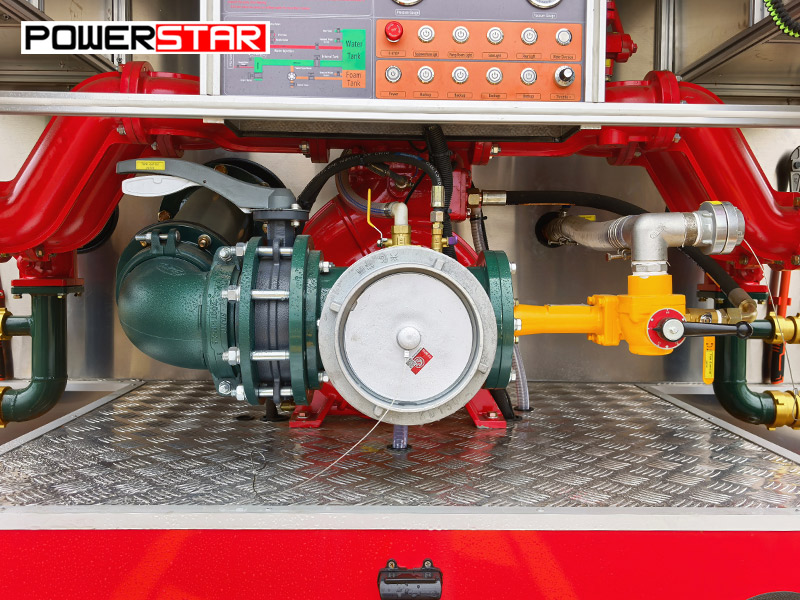

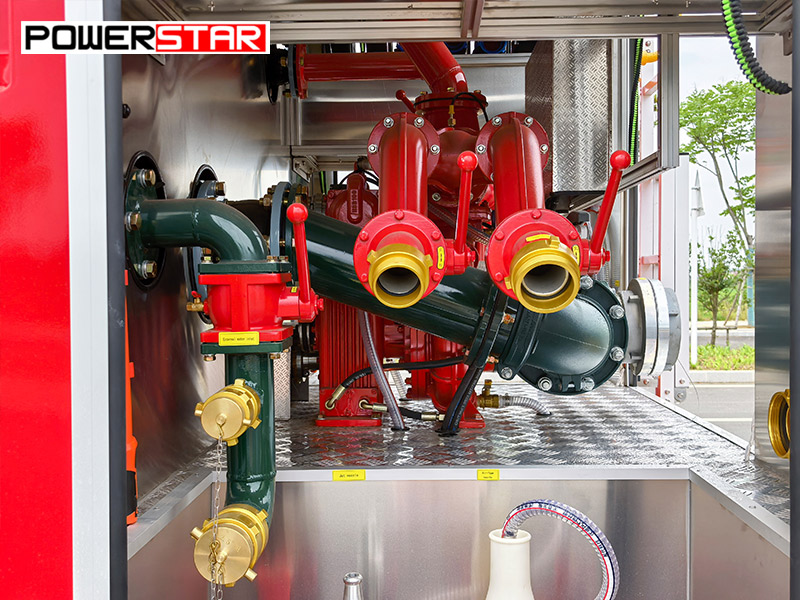

Vatrogasna pumpa CB10/60 sa nazivnim protokom od 60 l/s pri 1,0 MPa ugrađena je u zadnjoj pumpnoj prostoriji. Ova pumpa je izrađena za pouzdan rad, obezbeđujući stabilan pritisak vode kako bi vatrogasna creva i monitori mogli efikasno da isporučuju vodu ili penu na velikim udaljenostima tokom gašenja požara.

|
Model vatrogasne pumpe |
Protok |
Pritisak |
Maksimalni radni pritisak |
Maksimalni dozvoljeni ulazni pritisak |
|
CB10/60 |
60 l/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

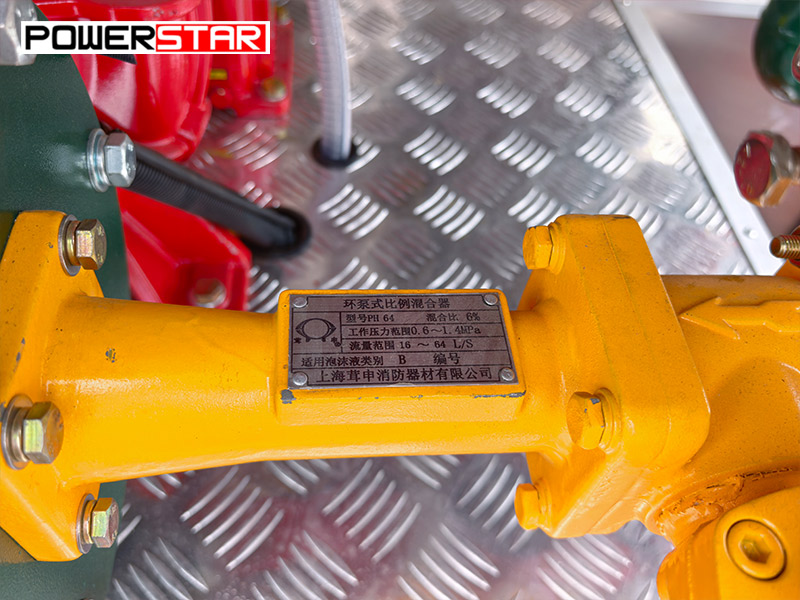

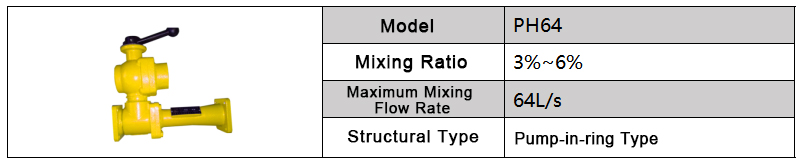

PH64 dozator pene tipa pumpa-u-prstenu, sa podesivim odnosom mešanja od 3% do 6%, maksimalnim protokom mešanja od 64 l/s. Automatski meša koncentrat pene sa vodom za efikasno gašenje požara klase B. Jednostavno rukovanje bez potrebe za spoljnim napajanjem.

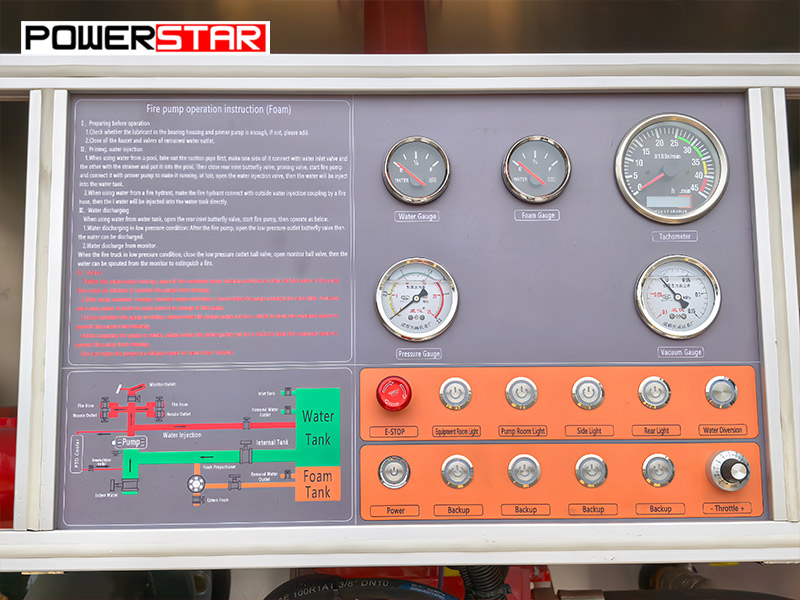

Obuhvata uputstva za rad, šemu cevovoda rezervoara, manometar, merač nivoa vode, merač nivoa pene, dugme za hitno zaustavljanje, PTO upravljanje, glavni prekidač napajanja, komande pumpe, komande monitora i osvetljenje odeljaka. Sve komande su jasno označene za jednostavno rukovanje.

» Ⅴ.Sistem vatrogasnog monitora :
Vatrogasni monitor PL8/48 je montiran na krovu kabine. Obezbeđuje protok od 48 l/s sa dometom vode ≥70 m i dometom pene ≥65 m. Monitor podržava i pravolinijski mlaz i raspršeni mlaz za fleksibilne operacije gašenja požara.

| Model vatrogasnog monitora | Protok | Domet | Nazivni pritisak | Rotacija nagiba | Хоризонтална ротација |
| PL8/48 | 48 л/с | Вода≥70 м Пена ≥65 м | 0,8 MPa | -35°~+70° |
0~360° |
» Ⅵ.Противпожарна опрема:

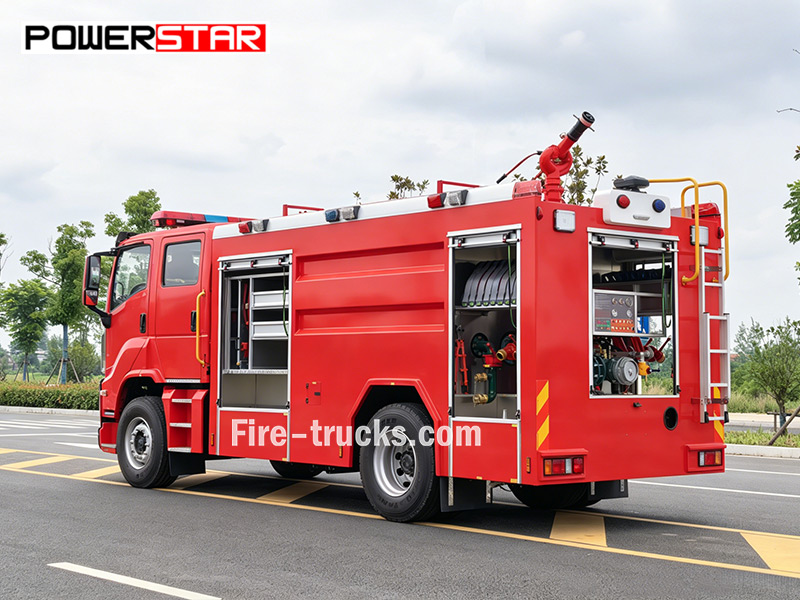

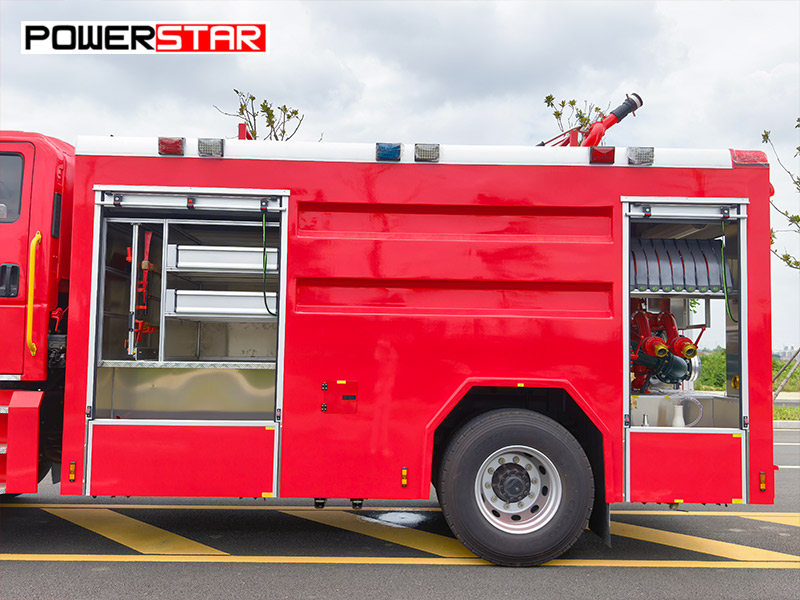

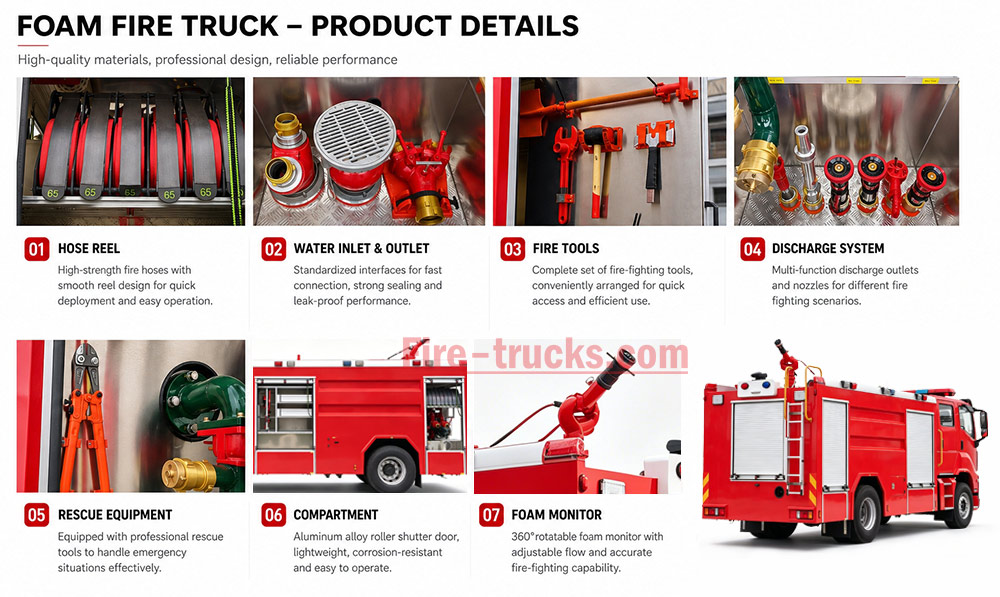

• Одељак за опрему
Смештени са обе стране возила, ови одељци су опремљени полицама за опрему и ладицама за складиштење. Полице одржавају ватрогасна црева, усисне цеви и пенске топове уредно организованим. Ладице за складиштење омогућавају брз приступ алатима као што су кључеви, секире и полуге, побољшавајући ефикасност спасавања.

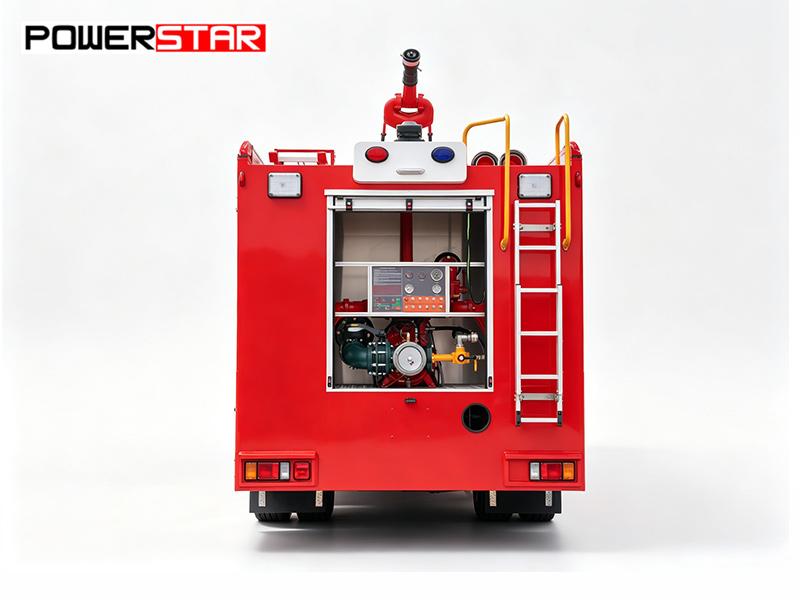

•Пумпна просторија:Опремљена је противпожарном пумпом CB10/60, контролном таблом, манометром, вакуумметром и системом осветљења. Додатна опрема укључује противпожарна црева, усисна црева, колекторе, сита, противпожарне млазнице, пенске топове, кључеве за усисна црева и редукторе.

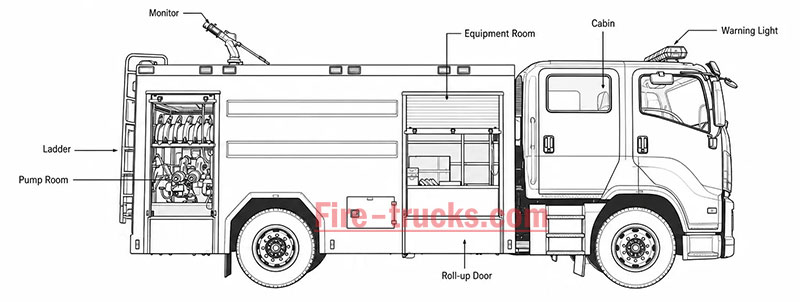

Хитно противпожарно возило ISUZU GIGA са пумпом долази са задње постављеном противпожарном пумпом CB10/60 и монитором PL8/48 постављеним на кров кабине. Резервоар за воду има запремину од 6.000 литара, а резервоар за пену 2.000 литара, све је постављено на издржљиву шасију ISUZU GIGA 4×2 коју покреће мотор 6HK1-TCG61 снаге 240 KS. Стандардна опрема укључује противпожарна црева, усисне цеви, спојнице, пенски топ и комплетан сет алата. Додатна опрема укључује сендвич PTO, систем цевовода, кутију за опрему, кутију пумпе, склопиву педалу и електрични систем. Такође је уграђен пенски пропорционер PH64 (однос мешања 3%-6%, максимални проток 64 л/с) за аутоматско мешање пене. Потпуне спецификације су наведене у наставку:

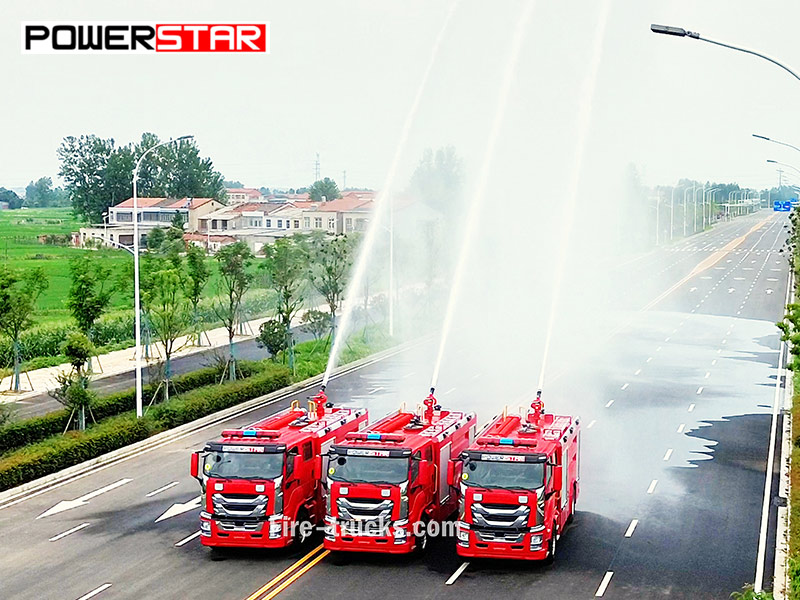

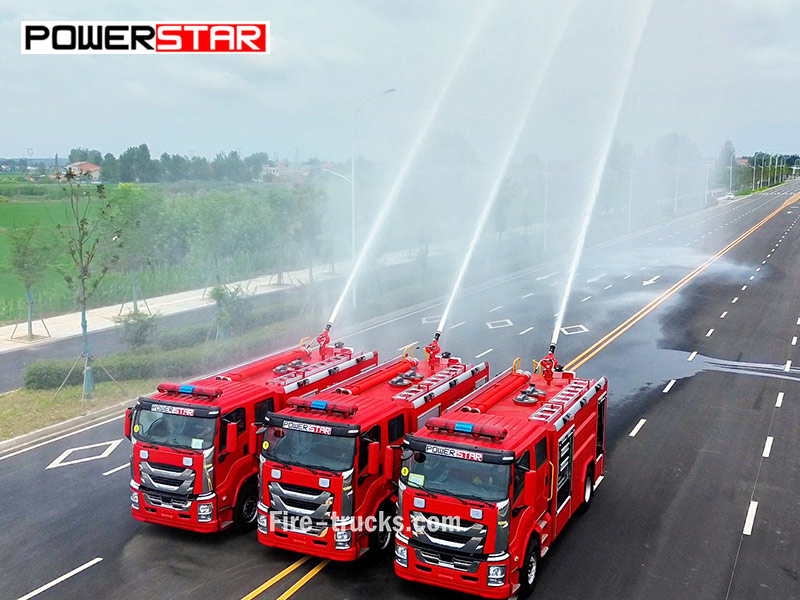

» Ⅶ.Тест протока воде и притиска:
