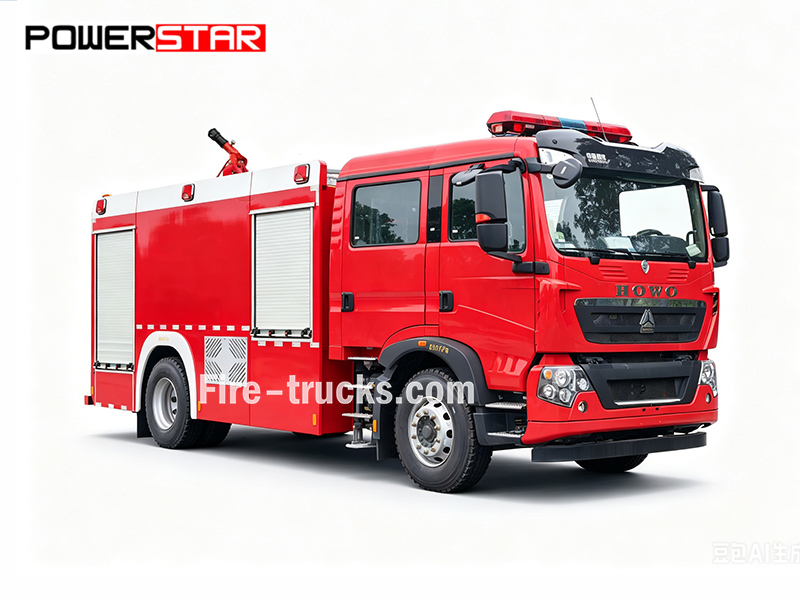

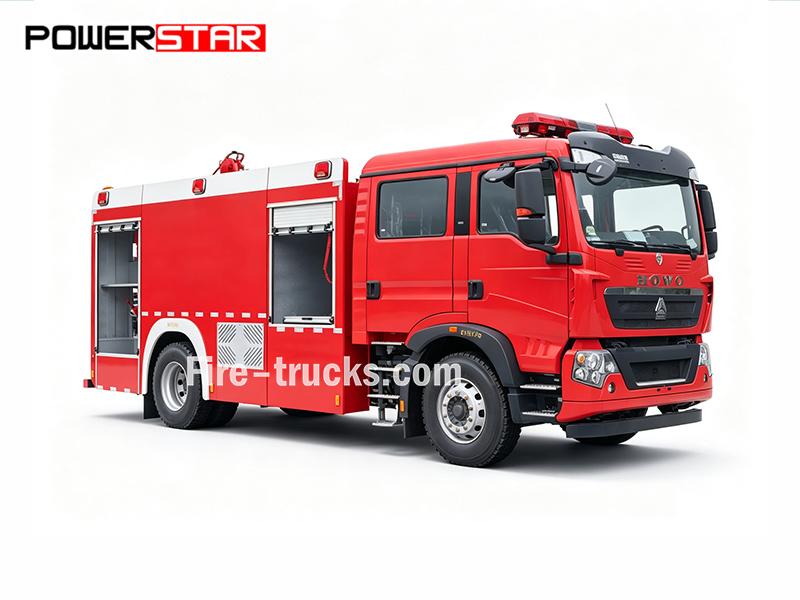

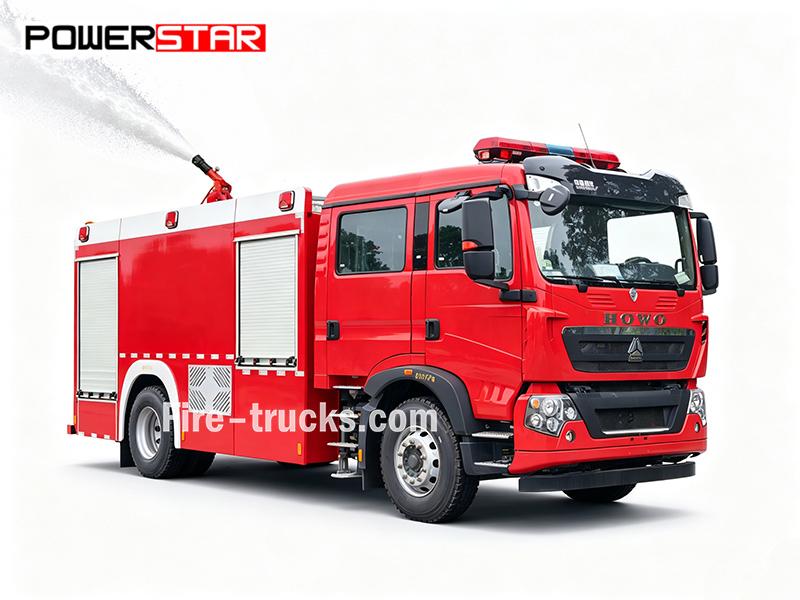

Пенасти ватрогасни камион-цистерна SINOTRUK HOWO TX покреће мотор MC07H.35-60 снаге 350 КС на шасији 4×2. Опремљен је резервоаром за воду од 6000 л и резервоаром за пену од 2000 л, ватрогасном пумпом CB10/60-RS (60 л/с) и топом PS60 (60 л/с, домет воде ≥70 м, домет пене ≥65 м). Стандардна опрема укључује ватрогасна црева, усисне цеви, спојнице, млазницу за пену и основни сет алата. Такође је опремљен пропорционатором пене PH64 (однос мешања 3%-6%, максимални проток 64 л/с) за аутоматско мешање пене.
Шасија камиона:
SINOTRUK HOWO TX 4×2Радни капацитет:
6000L water + 2000L foam (8000L total)Снага мотора:
350 HP (257 kW) / MC07H.35-60Ватрогасна пумпа:
CB10/60-RSПроток пумпе:
60 L/sРадни притисак:
1.0 MPaВатрогасни монитор:
PS60Праћење протока:
60 L/sДомет монитора:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowOvaj SINOTRUK HOWO TX rezervoar za gašenje požara sa penom napravljen je za gašenje požara i reagovanje u vanrednim situacijama. Ovaj HOWO TX 350HP 4x2 vatrogasno vozilo sa vodom i penom ima rezervoar za vodu od 6000L, rezervoar za penu od 2000L, vatrogasnu pumpu CB10/60-RS (60 L/s pri 1,0 MPa) i krovni vatrogasni monitor PS60 sa dometom vode od 70m i dometom pene od 65m.

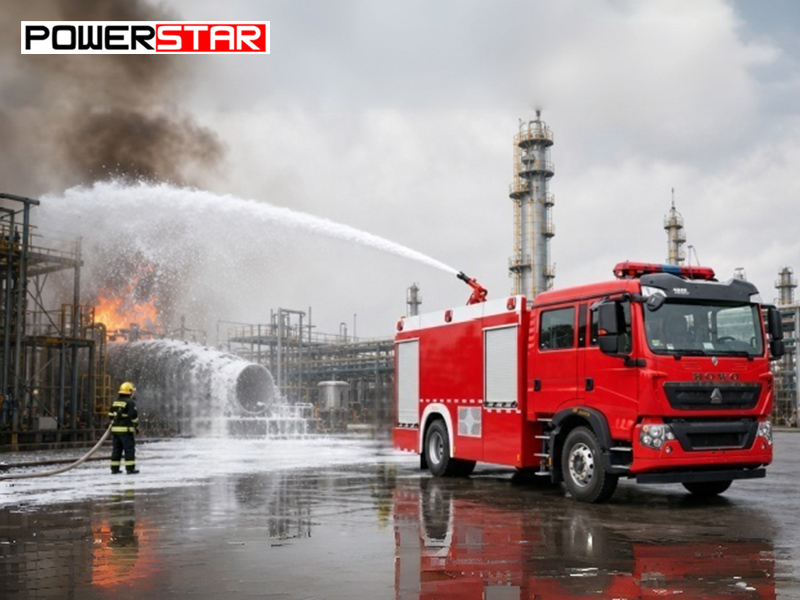

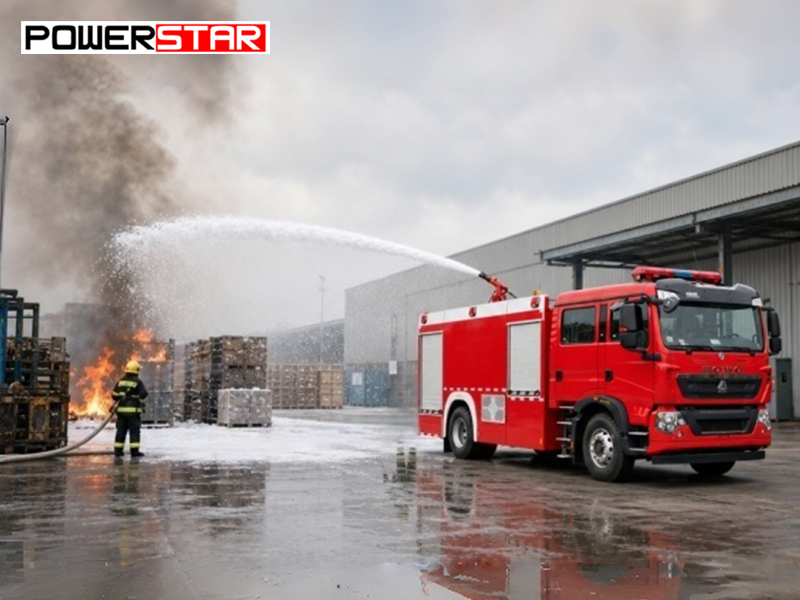

Ovo vatrogasno vozilo nosi kompletan standardni set opreme za gašenje požara, uključujući creva, usisne cevi, spojnice i pištolj za penu. Dobro radi kod požara klase B koji uključuju naftu, benzin i hemikalije. Pogodno je za zadatke gašenja požara u skladištima nafte, hemijskim postrojenjima, aerodromima i industrijskim objektima.

|
Radni kapacitet |
Model motora |
Međuosovinsko rastojanje |
Nadogradnja |
|
6000L vode + 2000L pene |
350 KS / MC07H.35-60 |
4700 mm |
★ Rezervoar od ugljeničnog čelika, kapacitet 8000L ★★ Vatrogasna pumpa CB10/60-RS, protok 60 L/s pri 1,0 MPa ★★ Krovni monitor PS60, protok 60 L/s sa dometom vode ≥70 m, pene ≥65 m ★ Dozator pene PH64, odnos mešanja 3%-6%, maksimalni protok 64 L/s |
»Ⅰ.Glavne karakteristike :
★★ Motor MC07H.35-60 nazivne snage 350 KS za suzbijanje požara penom i reagovanje u vanrednim situacijama
★★ SINOTRUK HOWO TX 4×2 šasija sa rezervoarom za vodu od 6000L, rezervoarom za penu od 2000L i vatrogasnom pumpom CB10/60-RS (60 L/s pri 1,0 MPa)
★★ Krovni monitor PS60 sa protokom 60 L/s, dometom vode ≥70 m i dometom pene ≥65 m za gašenje požara sa velike udaljenosti
★ Dozator pene PH64 sa odnosom mešanja 3%-6% i maksimalnim protokom 64 L/s za automatsko mešanje pene
★ Full vatrogasna oprema uključujući creva, mlaznice, pištolj za penu i osnovni komplet alata za gašenje požara klase B
»Ⅱ.Parametri proizvoda :
| SINOTRUK HOWO TX kamionska cisterna za gašenje požara penom | |||
| Opšte | Radni kapacitet | 6000L vode + 2000L pene | |
| Šasija kamiona | SINOTRUK HOWO TX 4x2 | ||
| Snaga motora | 350 KS/ MC07H.35P-61 | ||
| Ватрогасна пумпа | CB10/60-RS | ||
| Ватрогасни монитор | PS60 | ||
| Дозатор пене | PH 64 | ||
| Максимална брзина | 95 km/h | ||
| Укупне димензије Д*Ш*В | 8680*2505*3700 mm | ||
| Укупна маса возила | 20100 kg | ||
| Маса празног возила | 6600 kg | ||
| Мотор | Модел мотора | MC07H.35-60 | |
| Тип горива | Дизел | ||
| Снага | 350 HP(257KW) | ||
| Стандард емисије | Euro VI | ||
| Запремина мотора | 7360 ml | ||
| Тип мотора | 6 цилиндара у линији, водено хлађење, турбопуњени дизел мотор, међухлађење | ||
| Шасија | Тип погона | 4x2 | |
| Међуосовинско растојање | 4700 mm | ||
| Гума | 235/75R17.5 16PR | ||
| Број гума | 6 гума и 1 резервна гума | ||
| Ватрогасна пумпа | Модел | CB10/60-RS | |
| Проток | 60L/s | ||
| Притисак | 1MPa | ||
| Максимални радни притисак | 1.251MPa | ||
| Максимални дозвољени улазни притисак | 0.4MPa | ||
| Максимална висина усисавања | 3m | ||
| Називна брзина | 3916±50r/min | ||
| Однос брзина | 1:1.4 | ||
| Време преусмеравања воде | ≤50s | ||
| Противпожарни монитор | Модел | PS60 | |
| Проток | 60L/s | ||
| Називни радни притисак | 0.8MPa | ||
| Максимални радни притисак | 1.2MPa | ||
| Домет | Вода | ≥70m | |
| Пена | ≥65m | ||
| Угао вертикалне ротације | - 35~+70° | ||
| Хоризонтална ротација | 0~360° | ||
| Стандардно Конфигурација | Сва стандардна додатна опрема: ватрогасно црево, филтер, спојница, кључ, водени/пенасти млазник, основни сет алата, упутство на енглеском језику…… | ||


1. Шасија и погонски систем
♦ SINOTRUK HOWO TX 4×2 шасија са међуосовинским растојањем од 4700 mm, пројектована за стабилан рад на градским путевима, индустријским локацијама и трасама за хитне интервенције.
♦ MC07H.35-60 дизел мотор, номиналне снаге 350 HP, обезбеђује поуздан обртни момент за брз одзив, непрекидан рад пумпе и дуготрајно гашење пожара пеном.
♦Мануелни мењач за једноставно руковање и лако одржавање.

2. Систем за гашење пожара
♦ Резервоар за воду од 6000L и резервоар за пену од 2000L, конструкција од угљеничног челика са унутрашњим преградама за смањење таласања течности.
♦ CB10/60-RS ватрогасна пумпа, проток 60 L/s при 1.0 MPa, погоњена PTO системом, висина усисавања 3m, време усисавања ≤50s.
♦ PS60 кровни млазник, проток 60 L/s, домет воде ≥70 m, домет пене ≥65 m, хоризонтална ротација 360°, нагиб од -35° до +70°.

» Ⅳ.Систем ватрогасне пумпе:

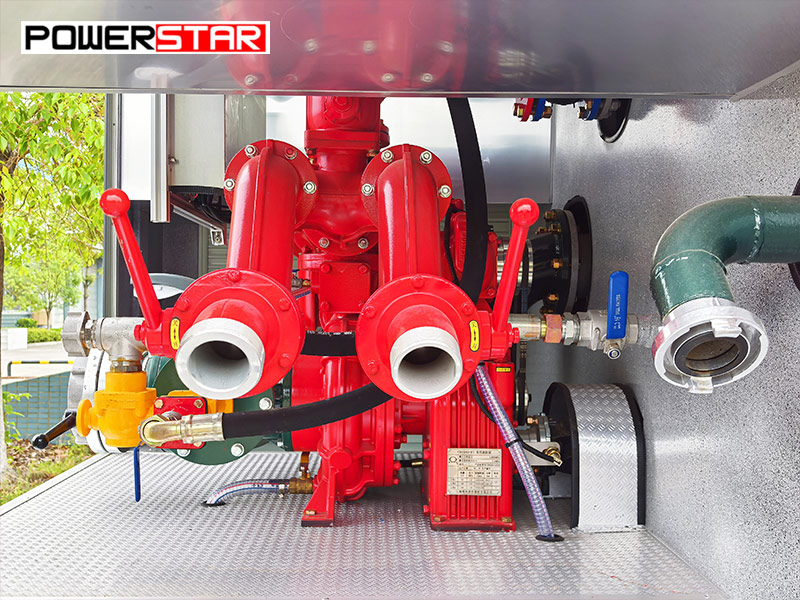

Ватрогасна пумпа:

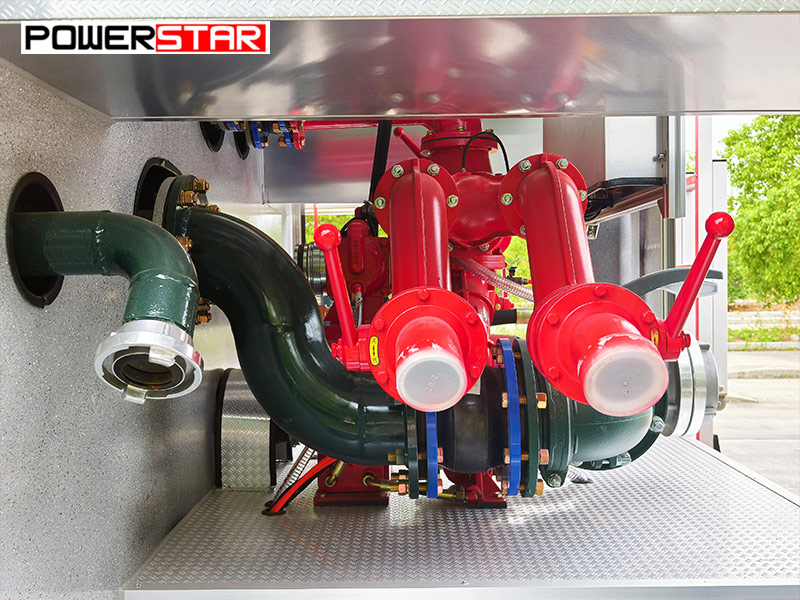

CB10/60-RS ватрогасна пумпа са номиналним протоком од 60 L/s при 1.0 MPa уграђена је у задњу пумпну просторију. Ова пумпа је направљена за поуздан рад, обезбеђујући стабилан притисак воде како би ватрогасна црева и млазници могли ефикасно да испоручују воду или пену на велике удаљености ради гашења пожара.

|
Модел ватрогасне пумпе |
Проток |
Притисак |
Максимални радни притисак |
Максимално дозвољени улазни притисак |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

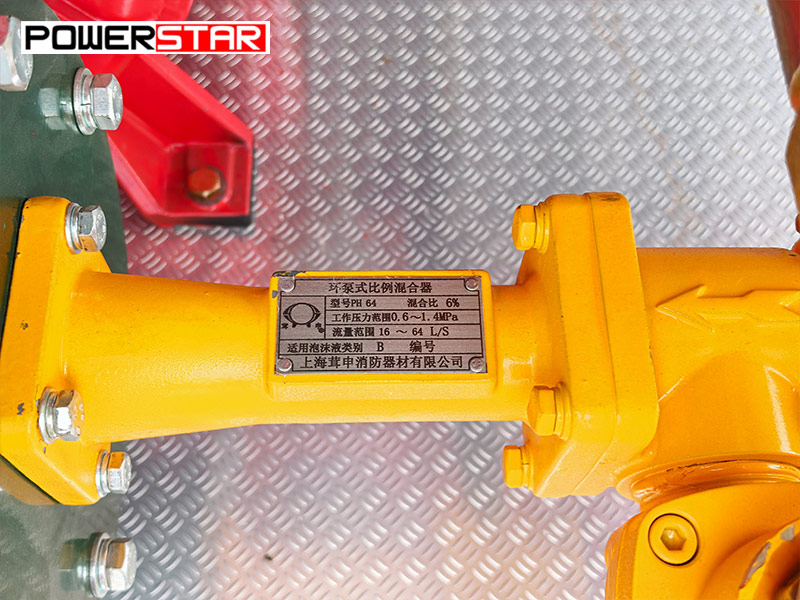

ПХ64 пропорционер пене типа пумпа-у-прстену, однос мешања подесив од 3% до 6%, максимални проток мешавине 64 L/s. Аутоматски меша концентрат пене са водом за ефикасно гашење пожара класе B. Једноставно руковање без потребе за спољним напајањем.

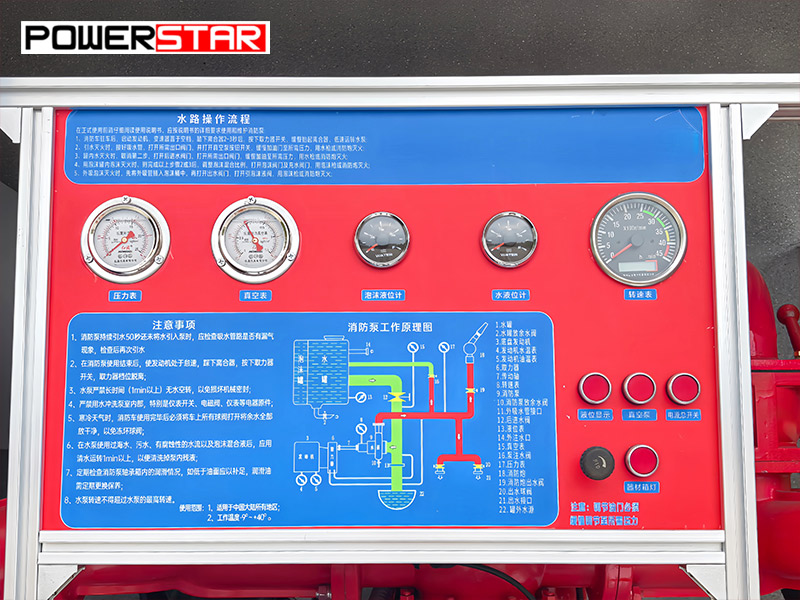

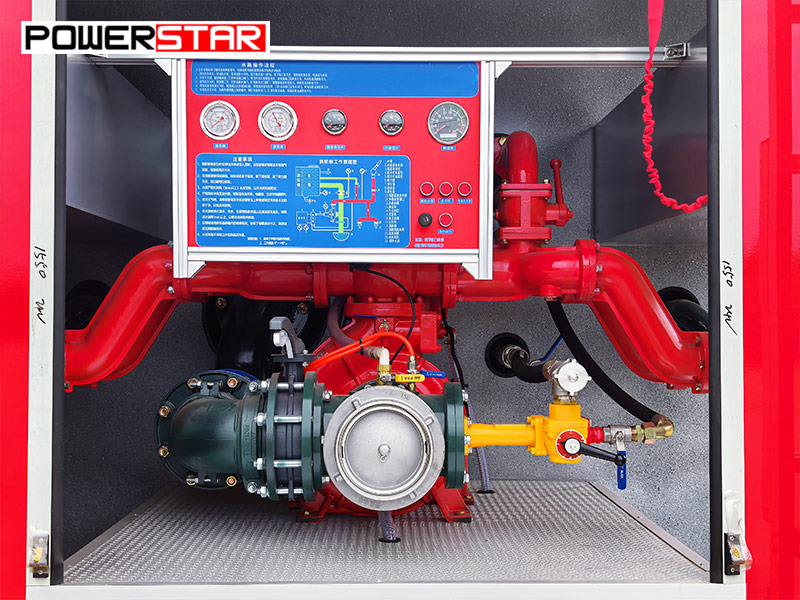

Укључује упутства за рад, дијаграм цевовода резервоара, манометар, мерач нивоа воде, мерач нивоа пене, дугме за хитно заустављање, PTO контролу, главни прекидач за напајање, контроле пумпе, контроле монитора и осветљење одељка. Све контроле су јасно означене за једноставно руковање.

»Ⅴ.Систем противпожарног монитора :
Противпожарни монитор PS60 је монтиран на кров кабине. Обезбеђује проток од 60 L/s са дометом воде ≥70 m и дометом пене ≥65 m. Монитор подржава и млаз у облику правог тока и распршени млаз за флексибилне операције гашења пожара.

| Модел противпожарног монитора | Проток | Домет | Називни притисак | Вертикална ротација | Хоризонтална ротација |
| PS60 | 60L/s | Вода≥70m Пена ≥65 m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅵ.Противпожарна опрема :

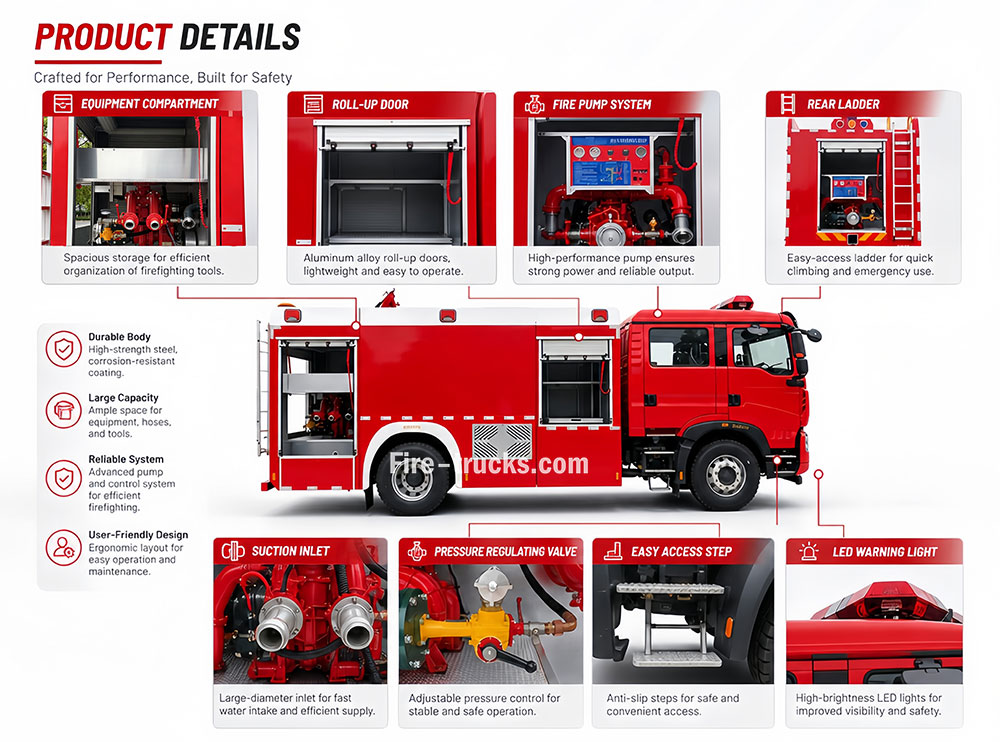

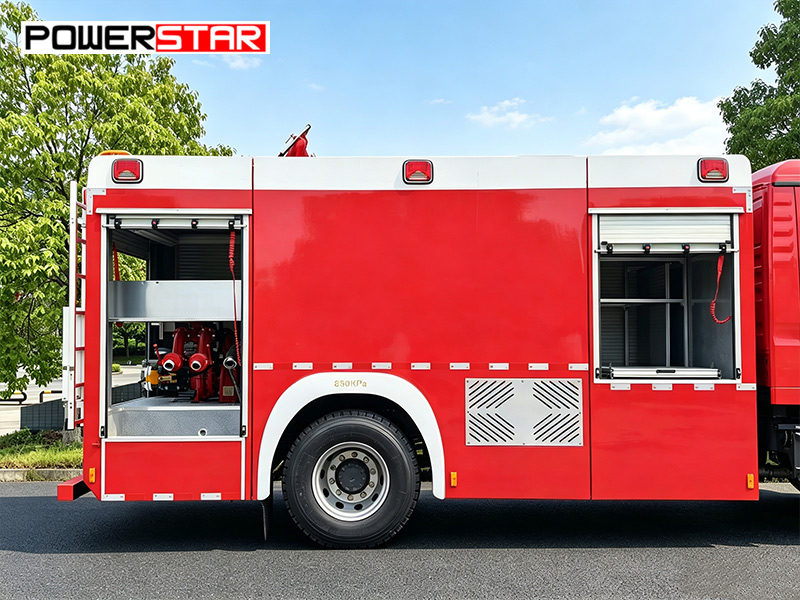

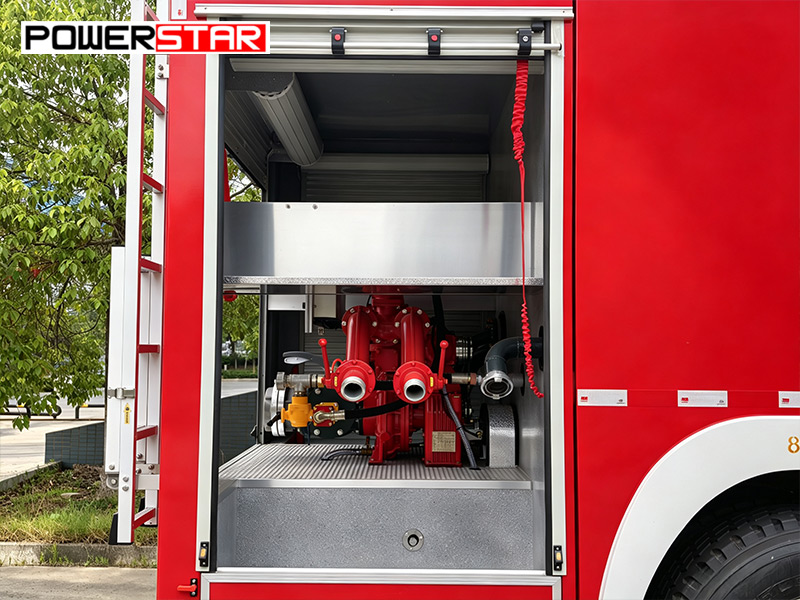

• Одељак за опрему
Смештени са обе стране возила, ови одељци су опремљени полицама за опрему и ладицама за складиштење. Полице одржавају црева за гашење пожара, усисне цеви и пенске млазнице уредно организованим. Ладице за складиштење омогућавају брз приступ алатима као што су кључеви, секире и полуге, побољшавајући ефикасност спасавања.

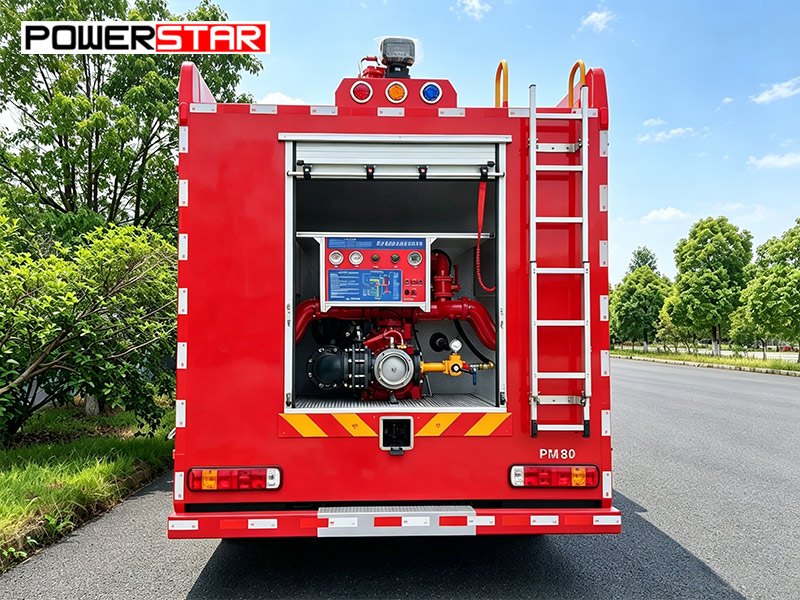

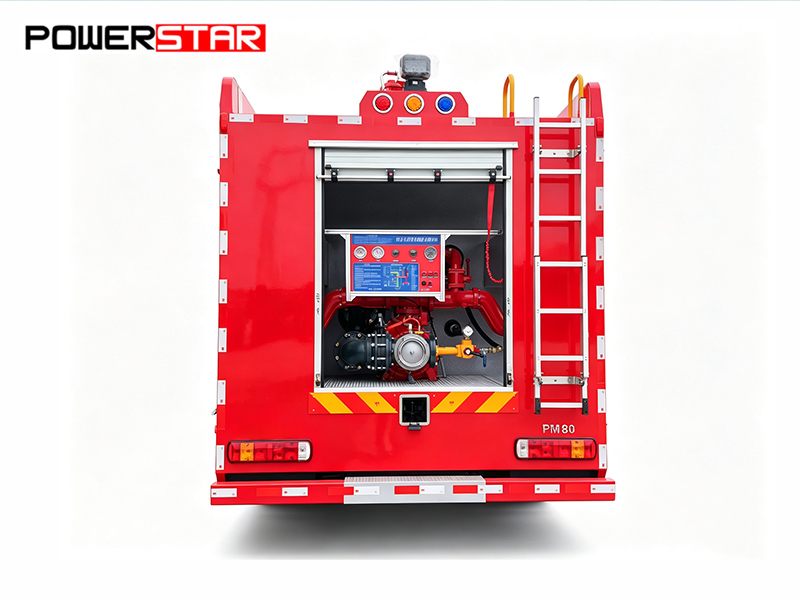

•Просторија за пумпу:Опремљена је противпожарном пумпом CB10/60, контролном таблом, манометром, вакуумметром и системом осветљења. Додатна опрема укључује противпожарна црева, усисна црева, колекторе, филтере, противпожарне млазнице, пенске млазнице, кључеве за усисна црева и редукције.

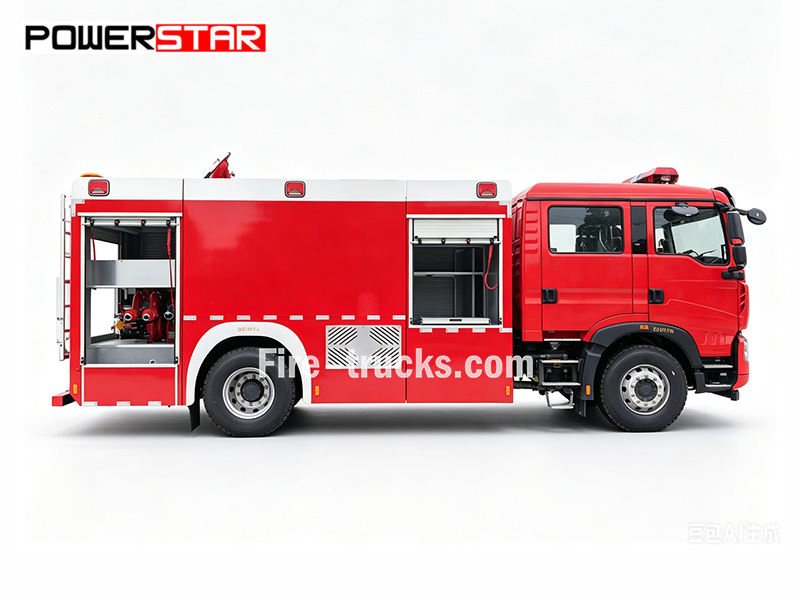

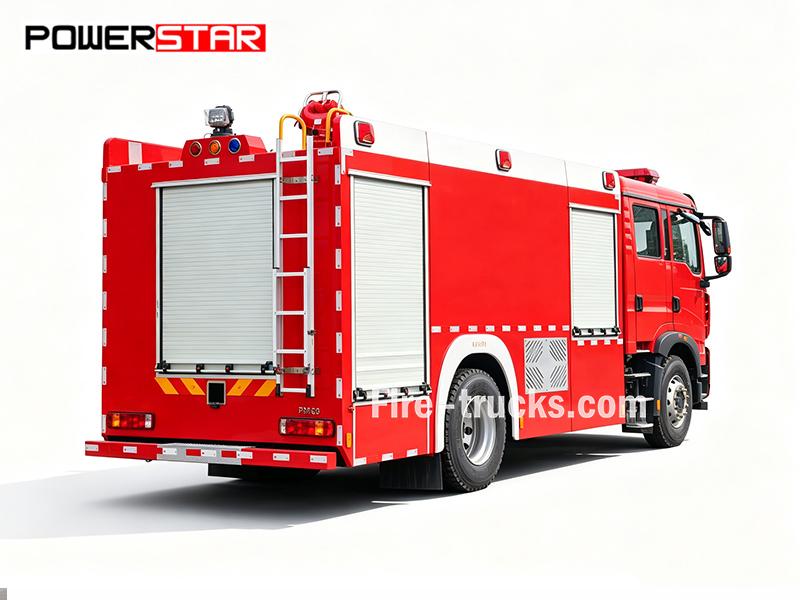

Пенски ватрогасни аутоцистерна SINOTRUK HOWO TX долази са задње постављеном противпожарном пумпом CB10/60-RS и монитором PS60 постављеним на кров кабине. Резервоар за воду има запремину од 6.000 литара, а резервоар за пену 2.000 литара, постављени су на чврсту шасију HOWO TX 4×2 коју покреће мотор MC07H.35-60 снаге 350 KS. Стандардна опрема укључује противпожарна црева, усисне цеви, спојнице, пенски млазник и комплетан сет алата. Такође је опремљен пропорционером пене PH64 (однос мешања 3%-6%, максимални проток 64 L/s) за аутоматско мешање пене. Потпуне спецификације су наведене у наставку:
