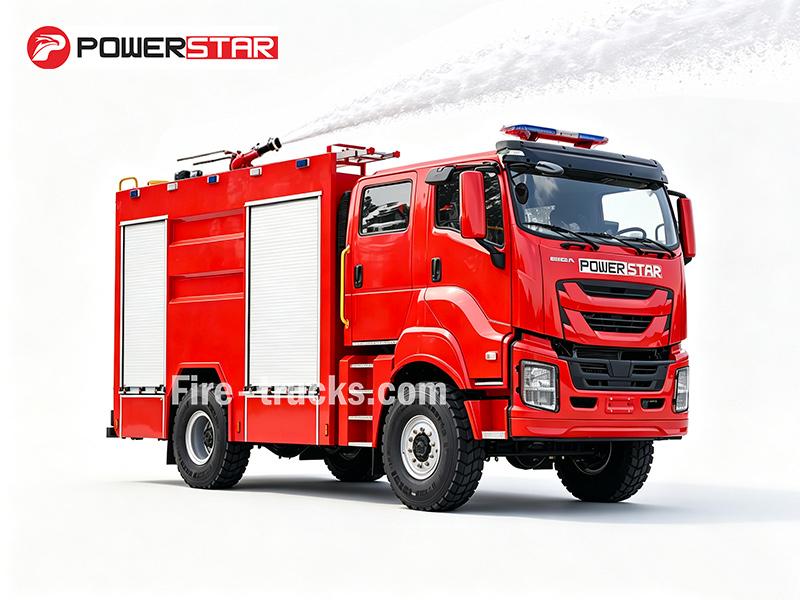

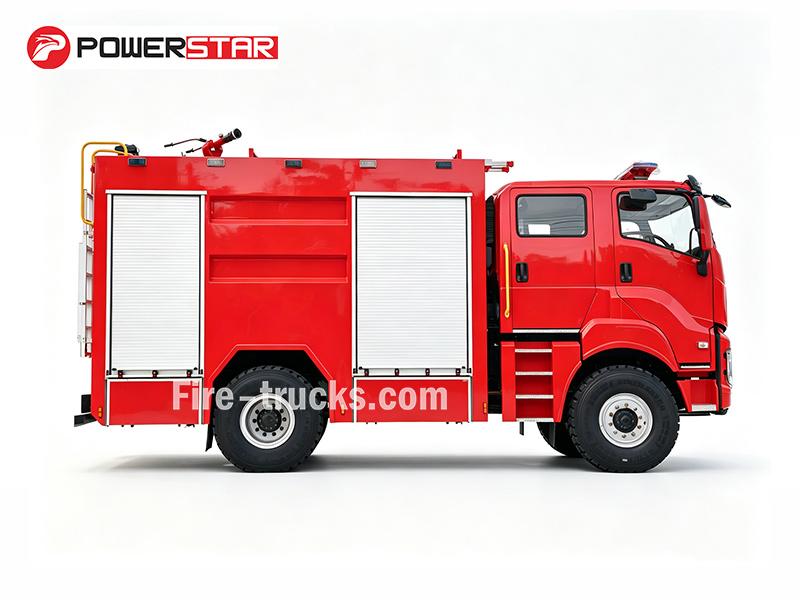

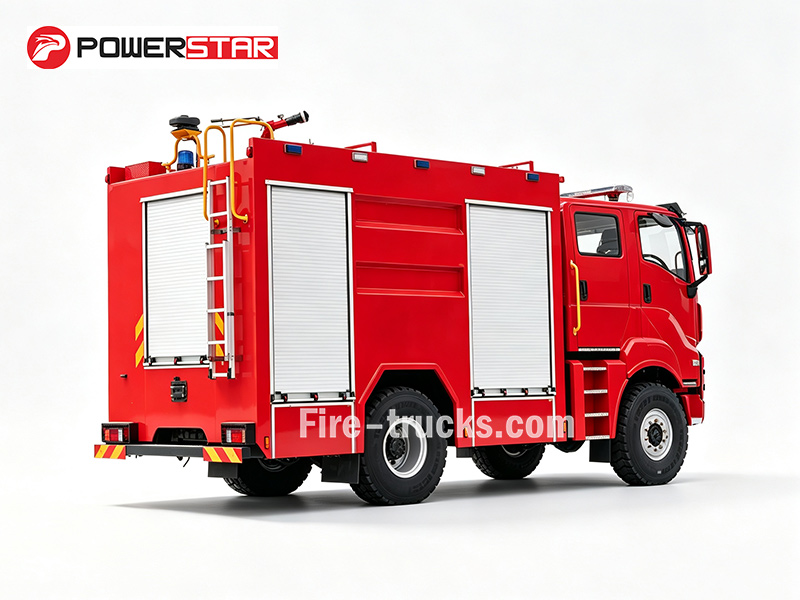

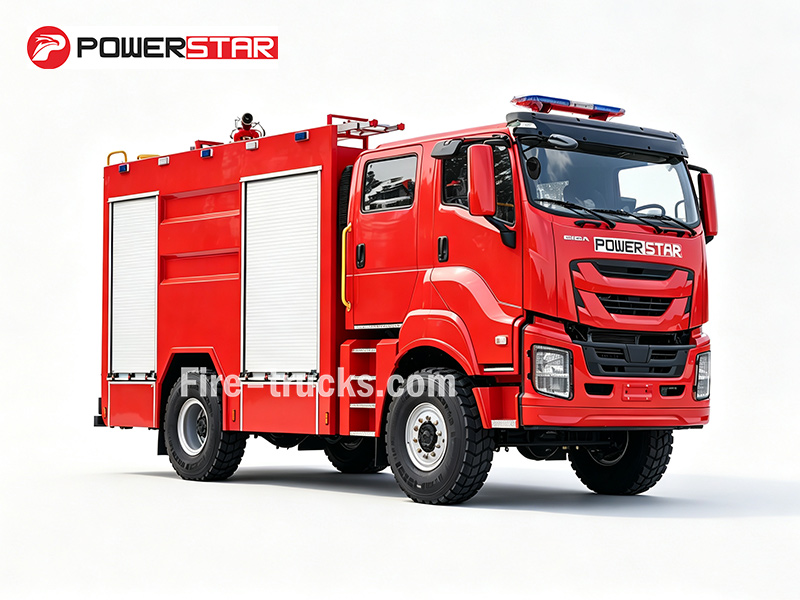

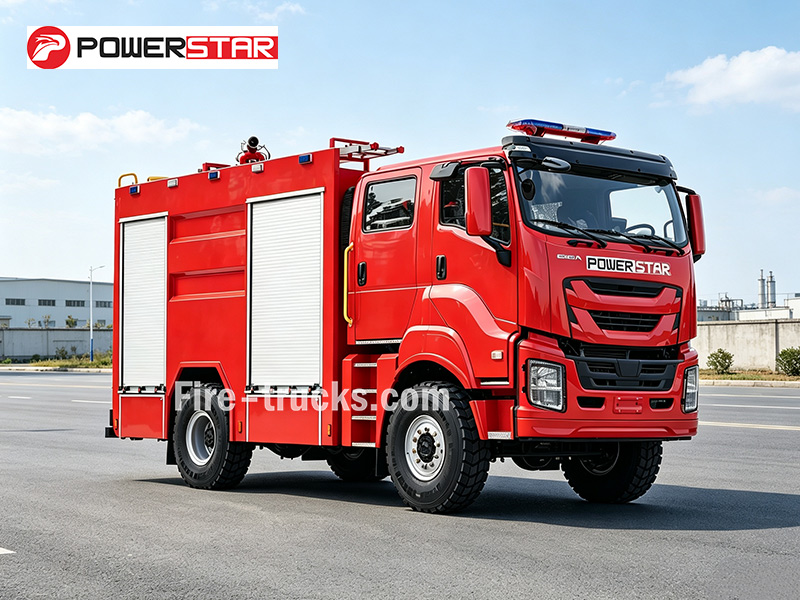

Овај ISUZU GIGA FVR 4×4 покреће дизел мотор 300 HP 6HK1-TCG60 са шасијом 4×4 направљеном за неравне терене. Укупни капацитет течности достиже 3.500 литара — подељен на 3.000L воде и 500L пене. Гашењем пожара управља пумпа CB10/40-XZ (40 L/s) и кровни монитор PL8/32 са дометом од 60m за воду и 48m за пену. Уз камион долази комплет стандардне опреме, укључујући црева, усисни вод, спојнице, пиштољ за пену и комплет алата.
Шасија камиона:
ISUZU GIGA 4×4Радни капацитет:
3000L water + 500L foam (3500L total)Снага мотора:
300 HP (221 kW) / 6HK1-TCG60Ватрогасна пумпа:
CB10/40-XZПроток пумпе:
40 L/sРадни притисак:
1.0 MPaВатрогасни монитор:
PL8/32Праћење протока:
32 L/sДомет монитора:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowISUZU 4×4 пенасти ватрогасни камион покреће мотор 300 КС 6HK1-TCG60, изграђен је на шасији са погоном на сва четири точка 4×4 са предњим гумама 385/65R22.5 и задњим гумама 315/80R22.5 за снажне перформансе на блатњавом и песковитом терену. Овај ISUZU пенасти ватрогасни камионноси укупно 3.500 литара (3.000 л воде + 500 л пене), са ватрогасном пумпом CB10/40-XZ која испоручује 40 л/с и кровним монитором PL8/32 који достиже домет воде ≥60 м и домет пене ≥48 м. Пенасти дозатор PH64-RS са односом мешања од 6% је намењен за пожаре класе B, укључујући пожаре нафте и хемикалија. Стандардна опрема укључује ватрогасна црева, пенски топ, сито и комплетан сет алата — што га чини поузданим избором за ватрогасне службе, нафтна поља, аеродроме и индустријске објекте којима је потребан брз одговор.

|
Радни капацитет |
Модел мотора |
Међуосовинско растојање |
Надградња |
|
3000 л воде + 500 л пене |
300 КС / 6HK1-TCG60 |
4500 мм |
★ Резервоар од угљеничног челика, капацитет 3500 л ★★ Ватрогасна пумпа CB10/40, проток 40 л/с при 1,0 MPa ★★ Кровни монитор PL8/32, проток 32 л/с са дометом воде ≥60 м и пене ≥48 м ★ Пенасти дозатор PH64-RS, однос мешања 6% |
»Ⅰ.Главне карактеристике:
❶ Дизел мотор 300 КС 6HK1-TCG60 обезбеђује снажан обртни момент за брзо убрзање и непрекидно пумпање пене у условима хитних интервенција.
❷ ISUZU GIGA FVR 4×4 шасија носи резервоар за воду од 3000 л и резервоар за пену од 500 л, у комбинацији са пумпом CB10/40-XZ номиналног протока 40 л/с и притиска 1,0 MPa.
❸ Кровни монитор PL8/32 обезбеђује домет воде од 60 м и домет пене од 48 м, пружајући посадама потребан домет за безбедно гашење пожара са велике удаљености.
❹ Међуосовинско растојање од 4500 мм у комбинацији са предњим гумама 385/65R22.5 и задњим гумама 315/80R22.5 обезбеђује стабилност на неравном терену и блатњавим радним местима.
❺ Стандардна опрема укључује ватрогасна црева, усисно црево, спојнице, пенски топ и комплет алата — све што је потребно за гашење пожара класе B одмах из кутије.
»Ⅱ.Параметри производа:
| ISUZU 4X4 пенасти ватрогасни камион за гашење пожара на Филипинима | |||
| Опште | Радни капацитет | 3000 л воде + 500 л пене | |
| Шасија камиона | ISUZU GIGA FVR 4x4, двострука кабина | ||
| Снага мотора | 300 HP/ ISUZU 6HK1-TCG60 | ||
| Ватрогасна пумпа | CB10/40-XZ | ||
| Ватрогасни монитор | PL8/32 | ||
| Мешач за дозирање пене | PH64-RS | ||
| Максимална брзина | 105 km/h | ||

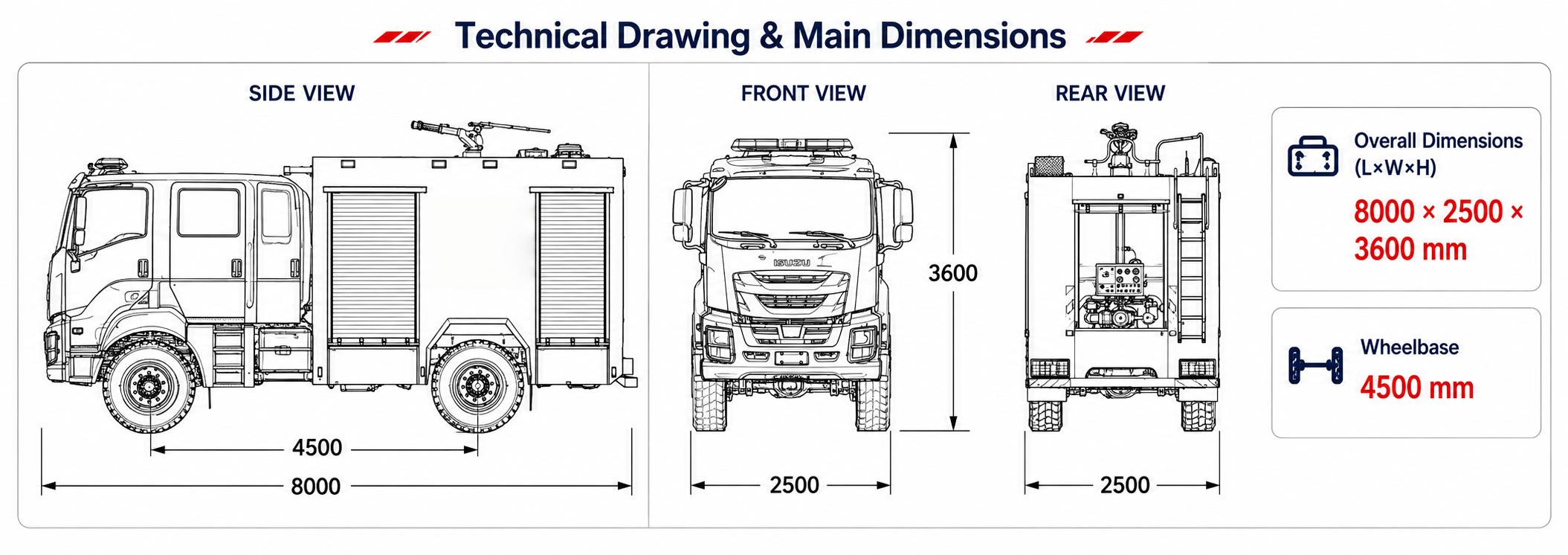

| Укупне димензије Д*Ш*В | 8000*2500*3600 mm | ||
| Укупна маса возила | 9900 kg | ||
| Маса празног возила | 5850 kg | ||
| Мотор | Модел мотора | 6HK1-TCG60 | |
| Врста горива | Дизел | ||
| Снага | 300 HP(221KW) | ||
| Стандард емисије | Euro 5 | ||
| Запремина мотора | 7790 ml | ||
| Тип мотора | 6 цилиндара у линији, водено хлађење, дизел мотор са турбопуњачем, међухлађење | ||
| Шасија | Тип погона | 4x4 | |
| Међуосовинско растојање | 4500 mm | ||
| Гума | Предња 385/65R22.5, задња 315/80R22.5, 6+1 точак | ||
| Број гума | 6 гума и 1 резервна гума | ||
| Ватрогасна пумпа | Модел | CB10/40-XZ | |
| Protok | 40L/s | ||
| Pritisak | 1MPa | ||
| Maksimalni radni pritisak | 1.251MPa | ||
| Maksimalni dozvoljeni ulazni pritisak | 0.4MPa | ||
| Maksimalna usisna visina | 7m | ||
| Nominalna brzina | 3135±50r/min | ||
| Odnos brzine | 1:1.4 | ||
| Vreme preusmeravanja vode | ≤50s | ||
| Mlaznica za gašenje požara | Model | PL8/32 | |
| Protok | 32L/s | ||
| Nominalni radni pritisak | 0.8MPa | ||
| Maksimalni radni pritisak | 1.2MPa | ||
| Domet | Voda | ≥60m | |
| Pena | ≥48m | ||
| Vertikalna rotacija | - 35~+70° | ||
| Horizontalna rotacija | 0~360° | ||
| Mešač za doziranje pene | Model | PH64-RS | |
| Odnos mešanja | 6% | ||
| Opseg radnog pritiska | 0.6~1.4MPa | ||
| Опсег протока | 16~64L/s | ||
| Одговарајуће категорије течности за пену | Категорија B | ||
| Стандардна конфигурација | Сва стандардна додатна опрема: ватрогасно црево, филтер, спојница, кључ, водени/пенасти топ, основни сет алата, упутство на енглеском…… | ||


1. Шасија и погонски систем
♦ Шасија: ISUZU GIGA FVR 4×4, међуосовинско растојање 4500 mm, за стабилност при вожњи ван пута и по неравном терену
♦ Мотор: 6HK1-TCG60 дизел, 300 HP (221 kW), снажан обртни момент за брз одзив и продужени рад пумпе
♦Мењач: Ручни са 9 брзина, прецизан избор степена преноса за различите услове на путу

2. Систем за гашење пожара
♦ Резервоар: 3000L воде + 500L пене (укупно 3500L), угљенични челик, преграде против таласања за стабилност на неравном терену
♦ Пумпа: CB10/40-XZ, 40 L/s при 1.0 MPa, покретана преко PTO, усисна висина 7m, време пуњења ≤50s

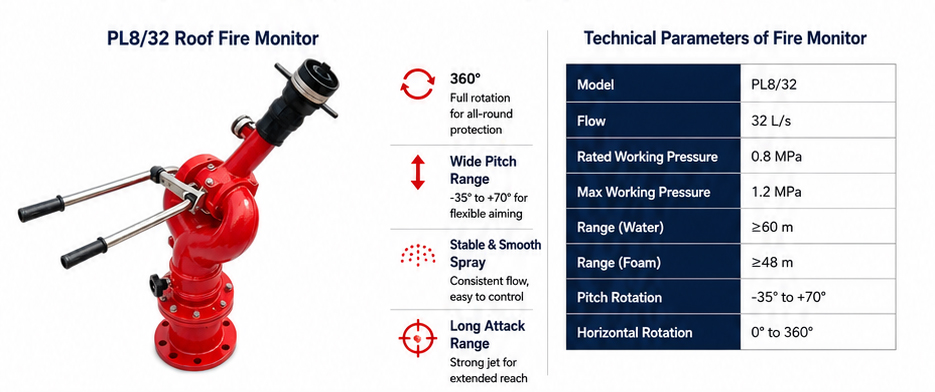

♦ Бацач: PL8/32, проток 32 L/s, вода ≥60m, пена ≥48m, хоризонтално 360°, нагиб од -35° до +70°
♦ Мешач пене: PH64-RS, фиксни однос 6%, опсег протока 16-64 L/s, за пожаре течности класе B

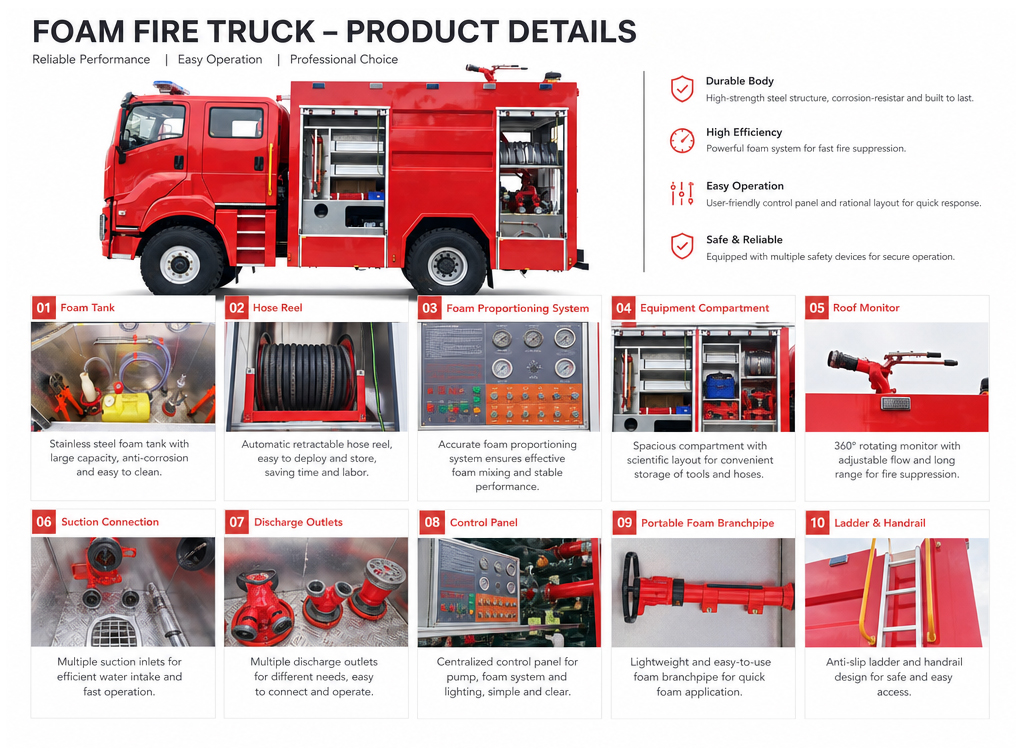

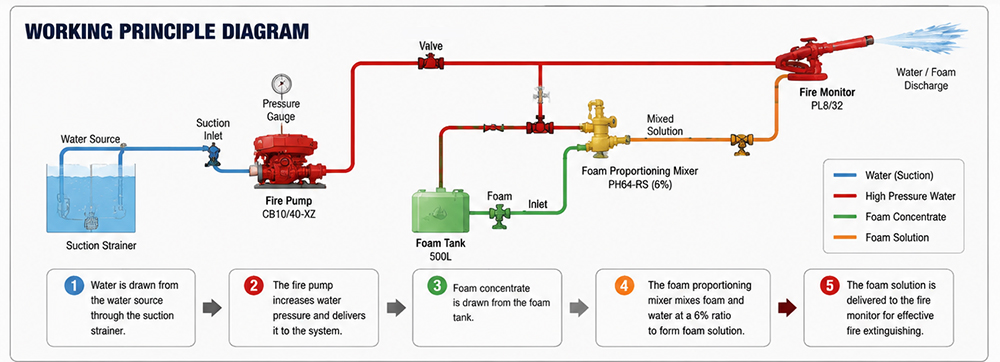

»Ⅳ.Принцип рада пенског ватрогасног возила:
• Усисни довод
DN125 усисни прикључак великог пречника са брзим пуњењем и великим протоком, црпи воду из природних извора као што су баре или реке када хидранти нису доступни.
• Прикључак за пуњење
DN65 спољашњи довод воде за прикључење на хидрант или помоћну пумпу, брзо допуњава резервоар у градским или комуналним условима снабдевања.
• Izlazni priključci
DN65 i DN80 izlazi sa obe strane podržavaju istovremeno povezivanje creva, prilagođavajući se različitim zahtevima pritiska i protoka za bržu isporuku vode.
• Sistem pene
Nezavisni zatvoreni sistem pene samostalno obavlja usisavanje, mešanje i pražnjeno pod pritiskom. Trenutno prebacuje između vode i pene uz održavanje stabilnog odnosa mešanja od 6% za gašenje požara izazvanih uljem.

» Ⅴ.Sistem vatrogasne pumpe :

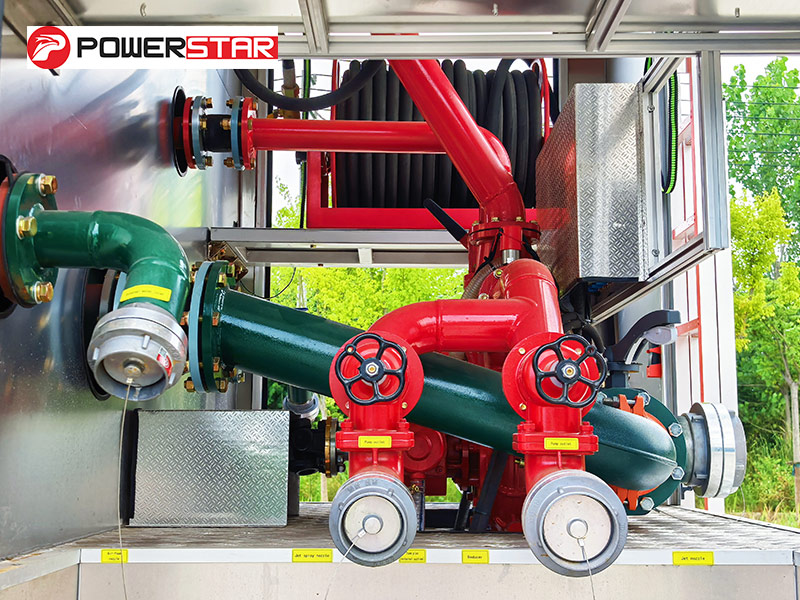

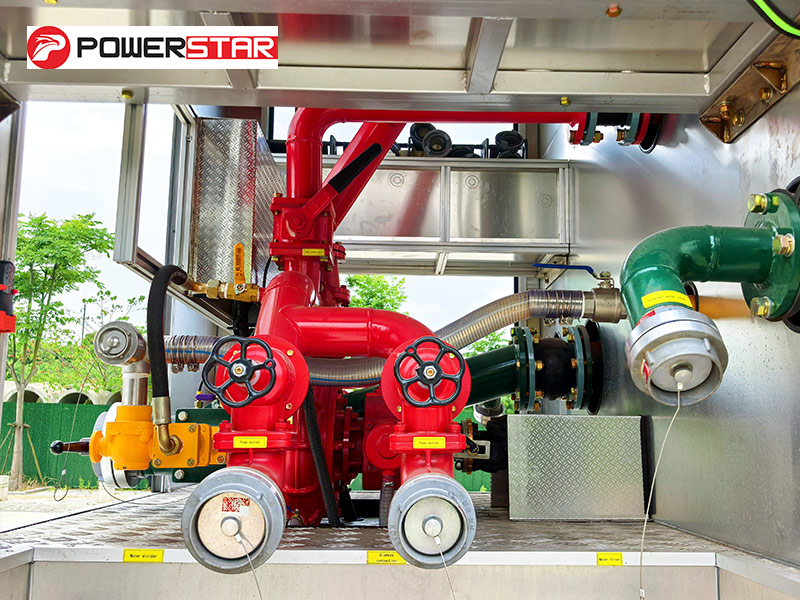

Vatrogasna pumpa:

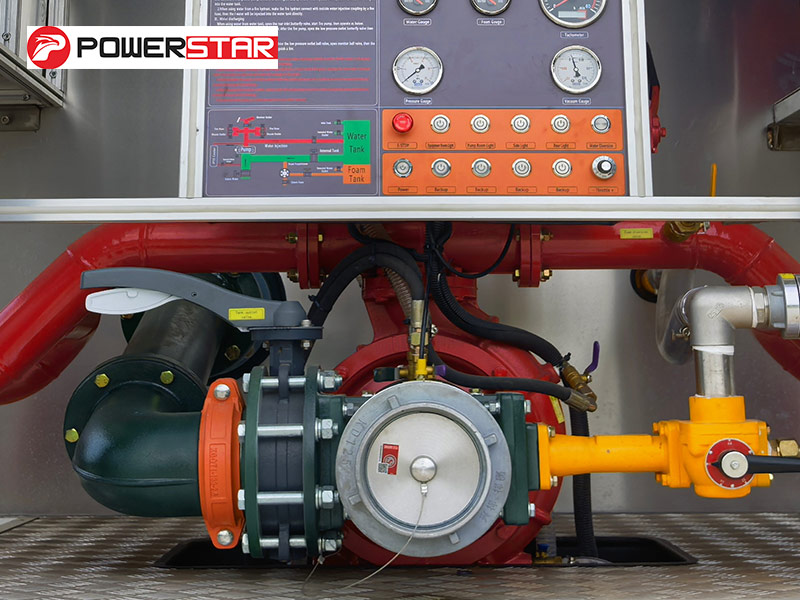

Vatrogasna pumpa CB10/40 sa nominalnim protokom od 40 L/s pri 1,0 MPa ugrađena je u zadnju pumpnu prostoriju. Ova pumpa je izrađena za pouzdan rad, obezbeđujući stabilan pritisak vode kako bi vatrogasna creva i topovi za gašenje mogli efikasno da isporučuju vodu ili penu na velikim udaljenostima radi suzbijanja požara.
|
Model vatrogasne pumpe |
Protok |
Pritisak |
Maks. radni pritisak |
Maks. dozvoljeni ulazni pritisak |
|
CB10/40 |
40 L/s |
1,0MPa |
1,251 MPa |
0,4MPa |

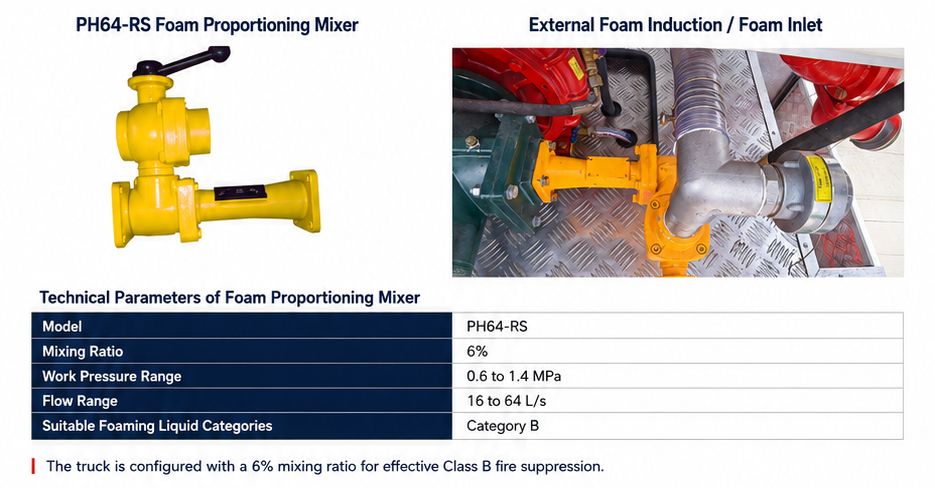

PH64 dozator pene tipa pumpa-u-prstenu, sa podesivim odnosom mešanja od 3% do 6% i maksimalnim protokom mešanja od 64 L/s. Automatski meša koncentrat pene sa vodom za efikasno gašenje požara Klase B. Jednostavan rad bez potrebe za spoljnim napajanjem.

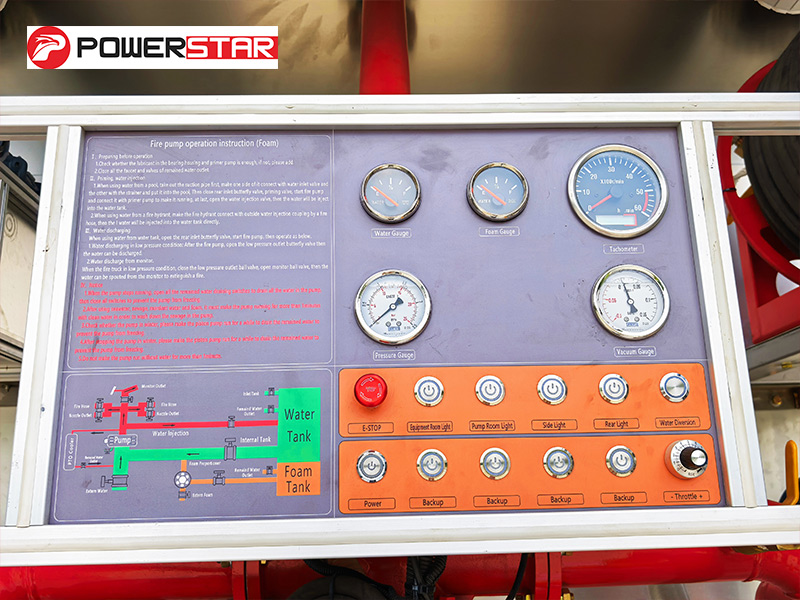

Obuhvata uputstva za rad, dijagram cevovoda rezervoara, manometar, merač nivoa vode, merač nivoa pene, prekidač za hitno zaustavljanje, PTO upravljanje, glavni prekidač napajanja, kontrole pumpe, kontrole topa i osvetljenje odeljaka. Sve kontrole su jasno označene za jednostavno rukovanje.

» Ⅵ.Vatrogasna oprema :

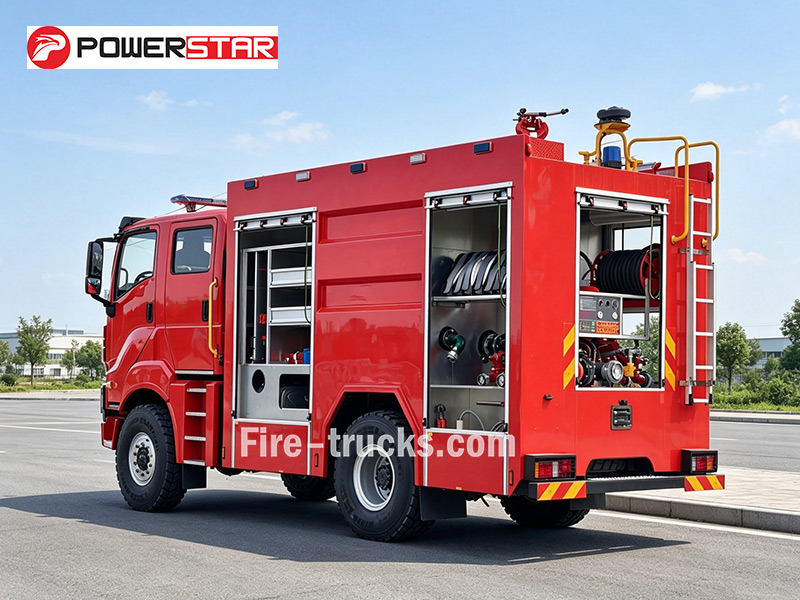

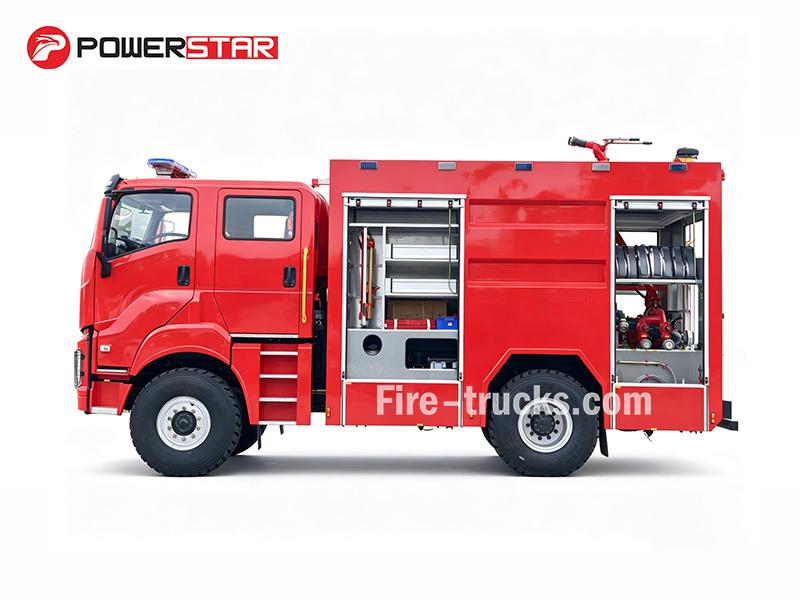

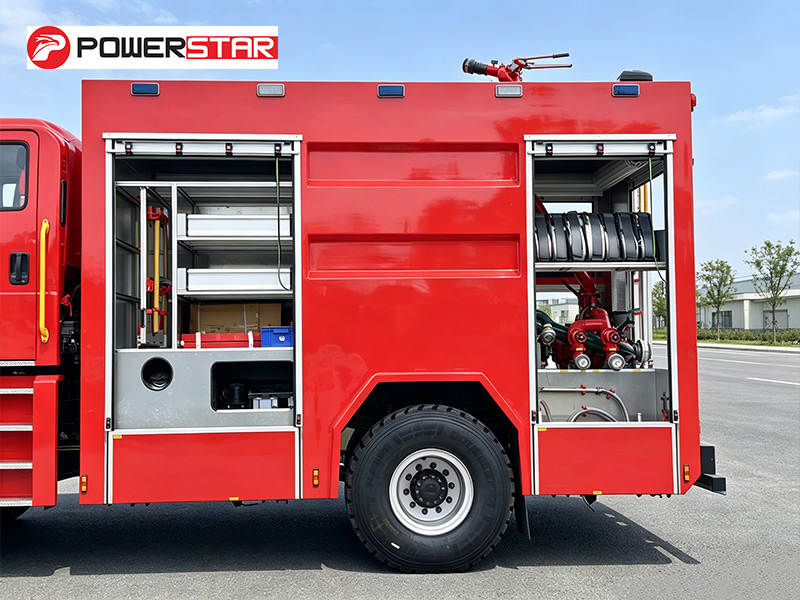

• Prostorija za opremu
Smešteni sa obe strane vozila, ovi odeljci su opremljeni policama za opremu i tacnama za skladištenje. Police održavaju vatrogasna creva, usisne cevi i pištolje za penu uredno organizovanim. Tacne za skladištenje omogućavaju brz pristup alatima kao što su ključevi, sekire i poluge, poboljšavajući efikasnost spasavanja.

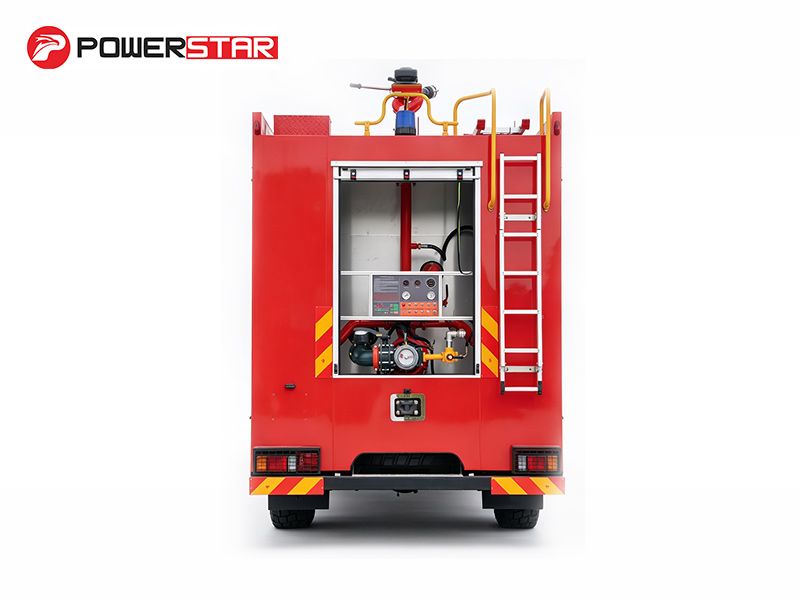

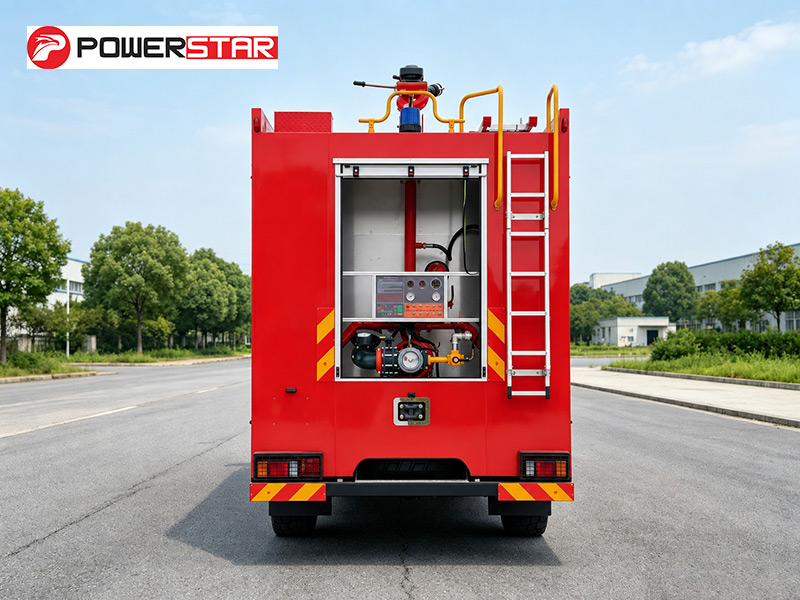

• Pumpna prostorija: Opremljena je vatrogasnom pumpom CB10/40, kontrolnom tablom, manometrom, vakuummetrom i sistemom osvetljenja. Dodatna oprema uključuje vatrogasna creva, usisna creva, kolektore, filtere, vatrogasne mlaznice, pištolje za penu, ključeve za usisna creva i reduktore.

Ovaj ISUZU GIGA FVR 4×4 vatrogasni kamion sa penom opremljen je pozadi postavljenom pumpom CB10/40-XZ i topom PL8/32 na vrhu kabine. Ukupan kapacitet tečnosti iznosi 3.500 litara — 3.000 L za vodu i 500 L za penu. Kamion se oslanja na čvrstu 4×4 šasiju i pokreće ga motor 6HK1-TCG60 snage 300 KS. Standardna isporuka uključuje vatrogasna creva, usisni vod, priključke, pištolj za penu i kompletan set alata. Kompletne specifikacije se nalaze u nastavku:

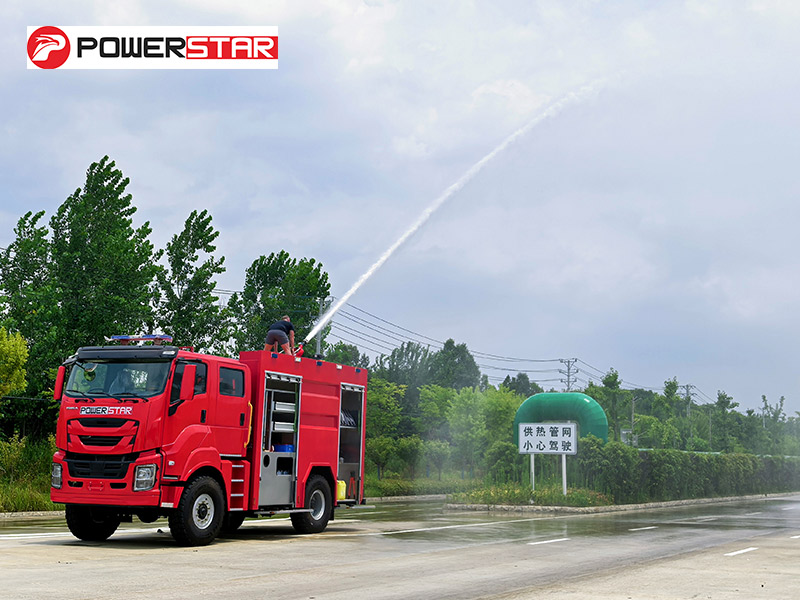

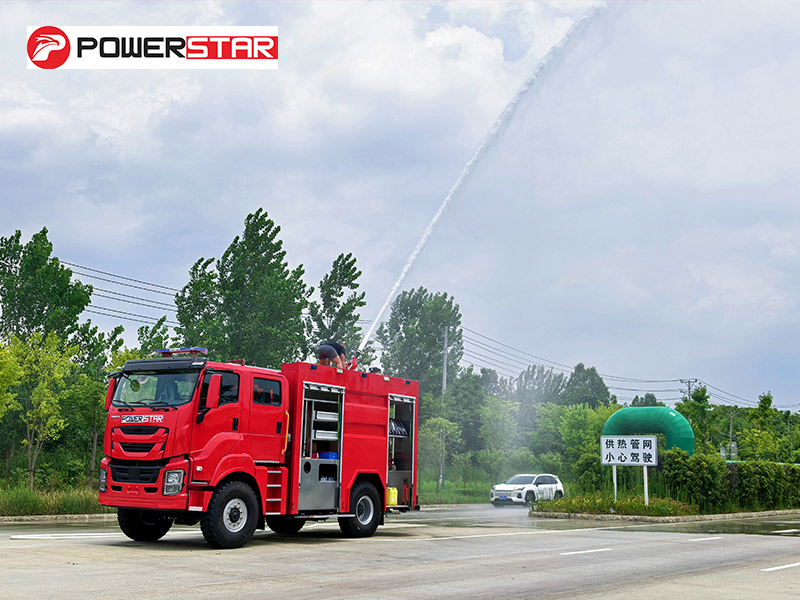

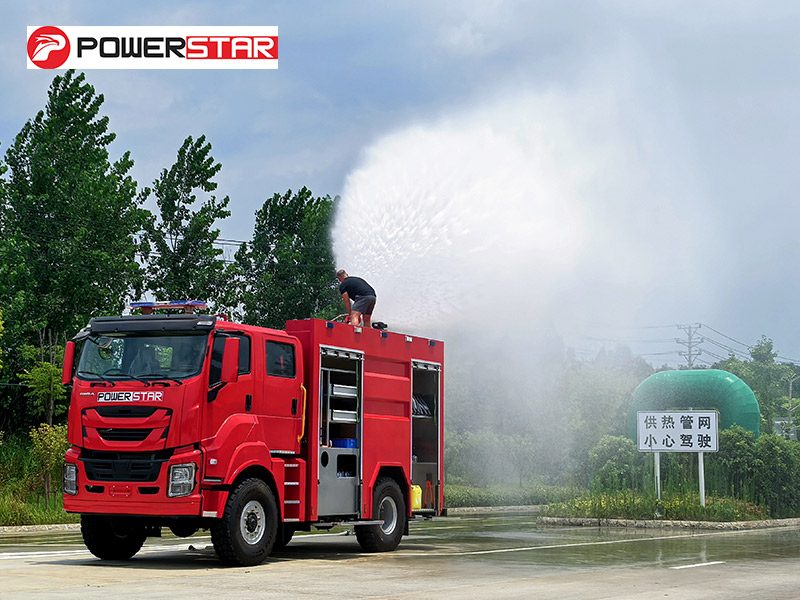

» Ⅶ.Test performansi vatrogasnog topa :

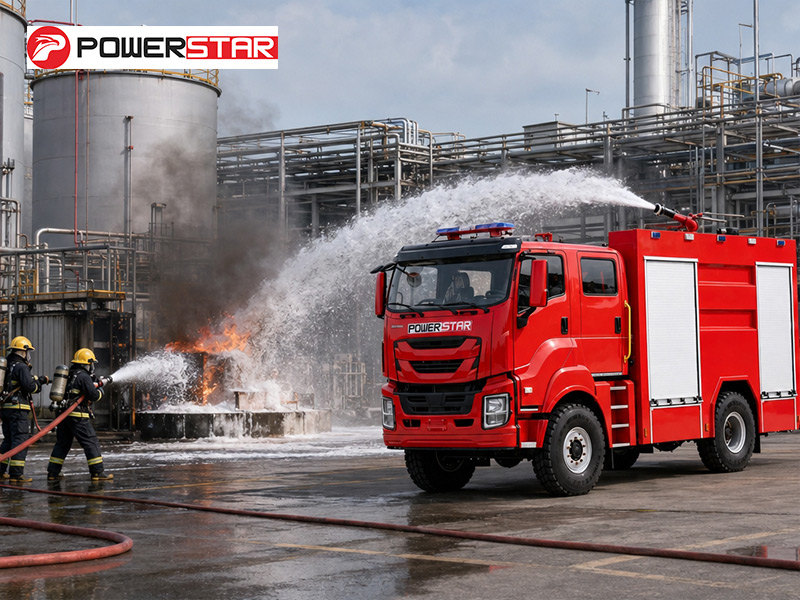

» Ⅷ.Сценарији примене :
