How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

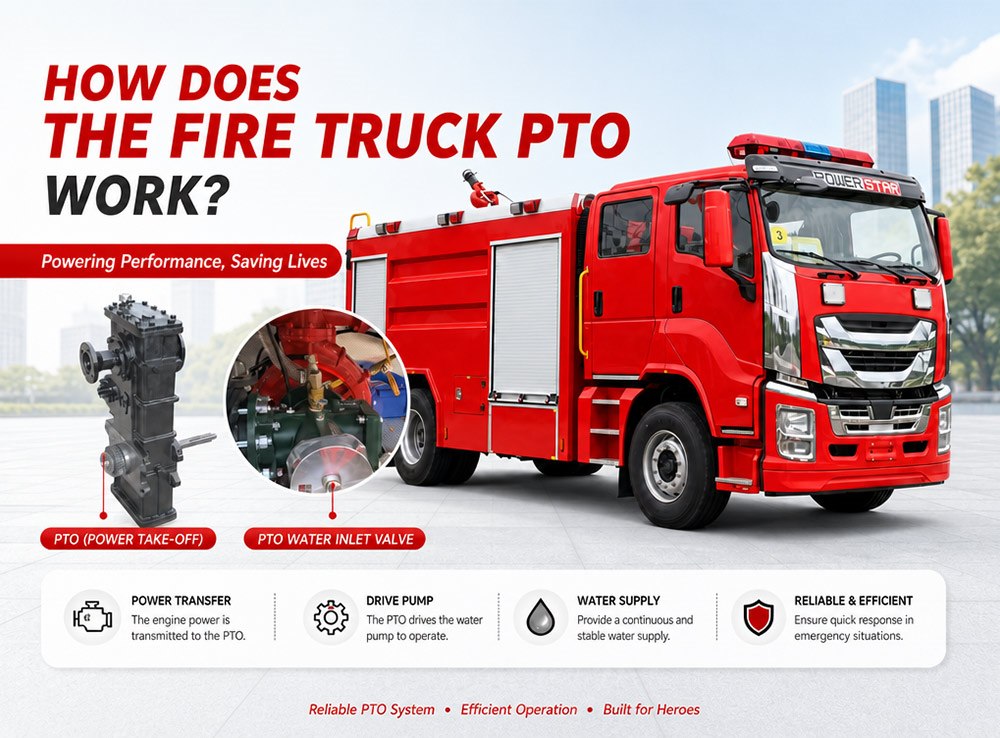

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

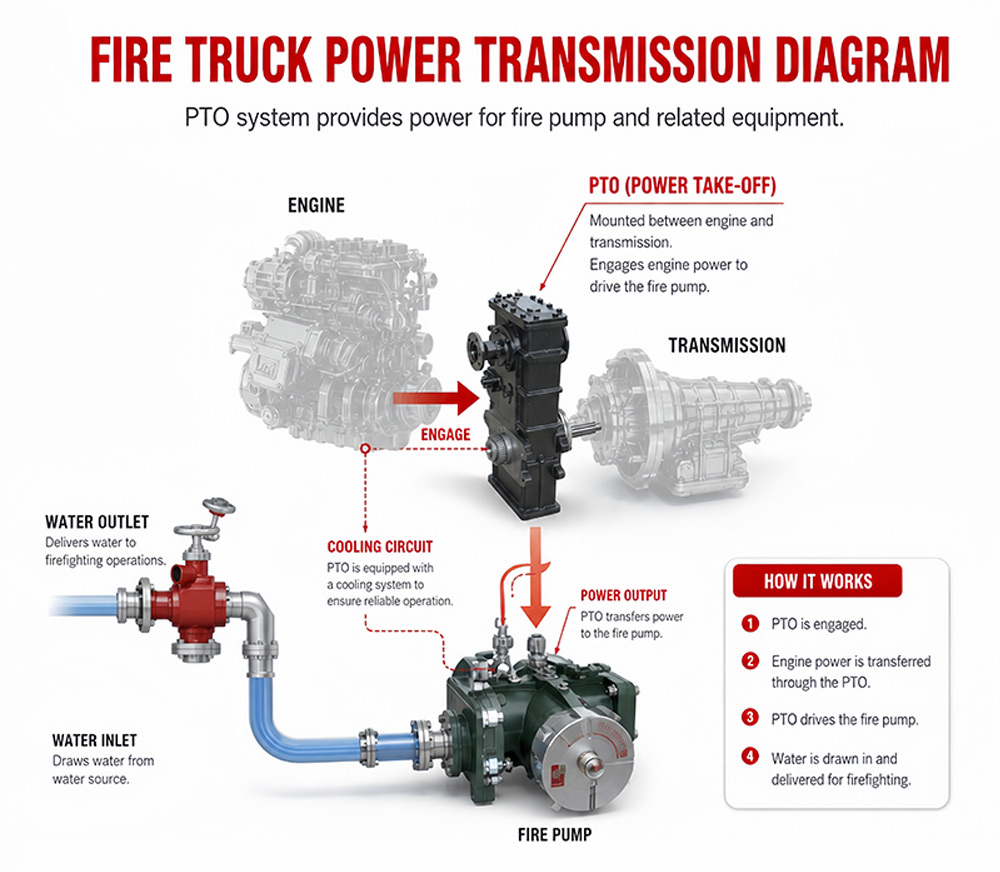

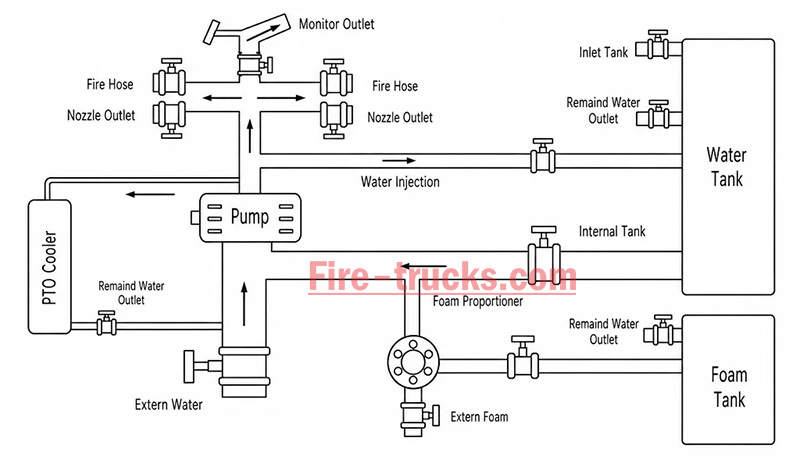

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

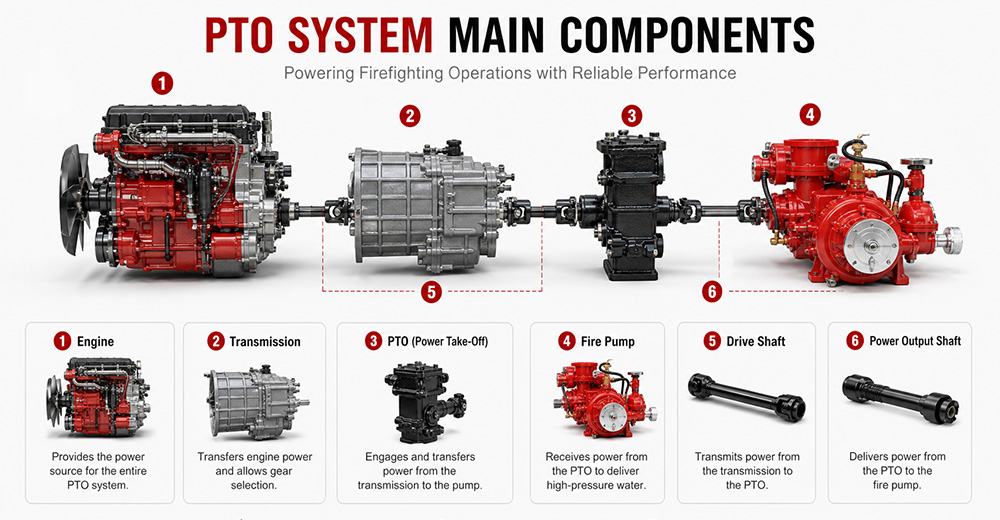

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

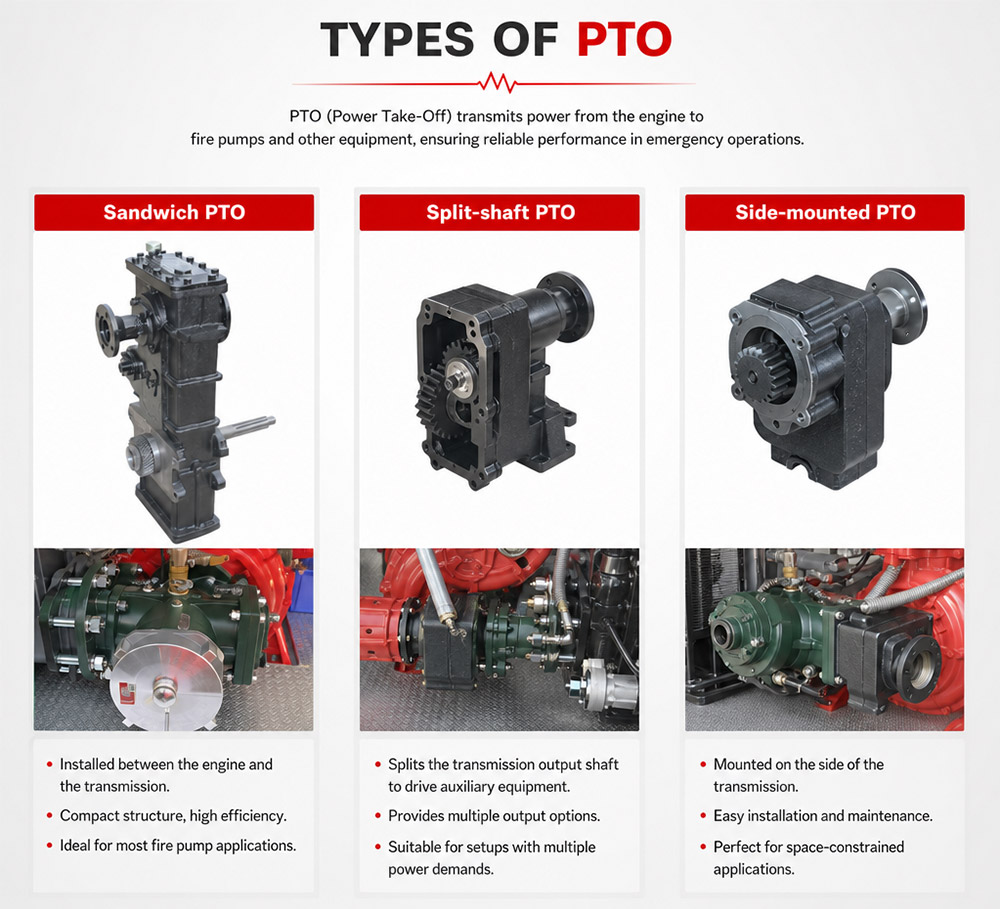

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

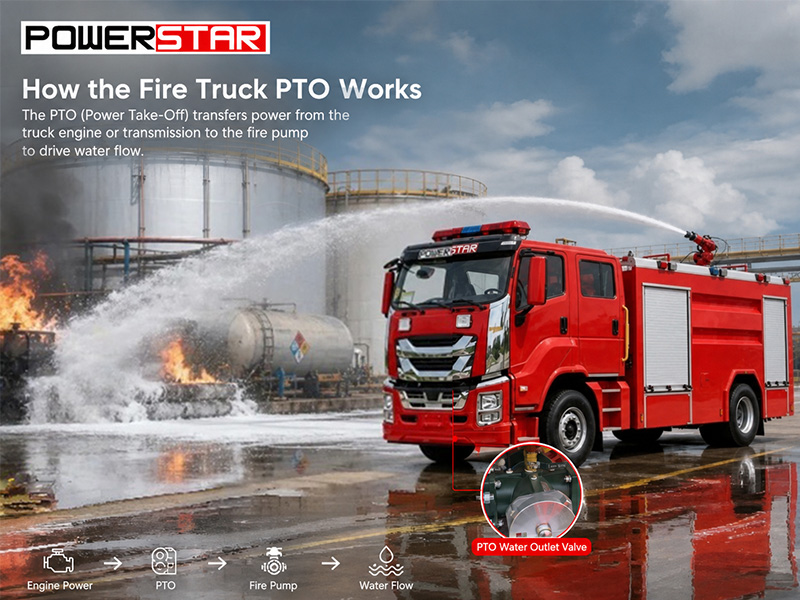

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Сродни подаци

Можда ћете бити заинтересовани за следеће информације

Ватрогасно возило са водом наспрам ватрогасног возила са пеном: које би требало да изаберете?
Ватрогасно возило са водом наспрам ватрогасног возила са пеном: које би требало да изаберете?

Ватрогасна возила са водом гасе обичне пожаре који укључују дрво, папир и тканину. Камиони за гашење пожара са пеном гасе пожаре запаљивих течности попут бензина и уља. Који је прави зависи од присутних опасности. А ватрогасно возило за воду Носи велики резервоар воде и ослања се на пумпу високог притиска за испоруку воде кроз црева или палубни топ. То је најчешћи тип ватрогасног возила који користе општинске ватрогасне службе и индустријска места широм света. А ватрогасно возило са пеном С друге стране, је посебно дизајниран за ношење и испоруку пене за гашење пожара. Када сама вода не може ефикасно да угаси пожар — као што је случај са запаљивим течностима, хемикалијама или пожарима горива — пена је бољи избор. Пена делује тако што ствара покривач преко ватре, искључујући кисеоник и спречавајући поновно паљење. I. Шта је ватрогасно возило са водом? Ватрогасно возило на воду је управо оно што му име каже - возило опремљено великим резервоаром за воду, снажном пумпом и цревима или мониторима за испоруку воде на пожаре. Резервоар за воду обично има између 500 и 3.000 галона (приближно 2.000 до 12.000 литара). Пумпа црпи воду из резервоара или из спољног извора као што је хидрант, језеро или бара, а затим је под високим притиском потискује кроз црева. Где водена ватрогасна возила најбоље раде: Ватрогасна возила на воду су идеална за Пожари класе А , који укључују обичне запаљиве материје: Дрво и грађа Папир и картон Тканина и тканина Гума и пластика Трава, жбуње и шумски материјали Ако пожар укључује материјале који горе у кући, складишту или на пољу, вода ће га обично угасити. Ограничења воде: Вода има једну велику слабост. Када се прска по запаљеним течностима попут бензина, уља или хемикалија, вода тоне јер је тежа од ових горива. Гориво плута на површини и наставља да гори. У неким случајевима, вода може чак и да прошири ватру на шире подручје. Зато сама вода није ефикасна за пожаре запаљивих течности. Спецификације ватрогасне пумпе за ватрогасна возила: Ватрогасно возило са водом монитор за ватру спецификације: II. Шта је ватрогасно возило са пеном? Ватрогасно возило са пеном је специјализовано возило дизајнирано за транспорт и испоруку противпожарне пене. Носи два одвојена резервоара - један за воду и један за концентрат пене. Систем за дозирање пене меша ова два састојка у одређеном односу, обично 1%, 3% или 6% концентрата пене и воде. Ова смеша затим пролази кроз млазницу за пену где се додаје ваздух, стварајући проширени, стабилни слој пене. Како пена функционише: Пена формира слој преко течности или материјала који гори. Ово ћебе: Искључује довод кисеоника до ватре Хлади површину горива Спречава излазак запаљивих испарења Спречава поновно паљење ватре Где возила за ватрогасце од пене најбоље раде: Камиони за ватрогасну пену су неопходни за Пожари класе Б , који укључују запаљиве и гориве течности: Бензин и дизел Млазно гориво и керозин Уље и маст Алкохол и етанол Индустријске хемикалије Пена је такође ефикасна за одређене пожаре класе А г...

Детаљи
Како раде ватрогасна возила: основни системи и компоненте
Како раде ватрогасна возила: основни системи и компоненте

Ватрогасна возила функционишу кроз координисану функцију више система како би се постигло снабдевање водом, стварање притиска и гашење пожара. Разумевање ових принципа помаже ватрогасним екипама да ефикасно делују у ванредним ситуацијама. » Ⅰ. Како раде ватрогасна возила: ▪ A. Систем пумпи: Срце сузбијања пожара: Срце сваког ватрогасног возила је његова пумпа. Ова снажна јединица црпи воду из резервоара у возилу или спољног извора - као што је хидрант, језеро или бара - и испоручује је кроз црева под високим притиском. Најчешће коришћена пумпа је центрифугална пумпа, која се ослања на ротирајући импелер за притисак и померање воде. Ватрогасци контролишу проток воде помоћу низа полуга и мерача на панелу пумпе. Могу да подесе притисак по потреби и усмере воду на више цревних водова истовремено. Тип пумпе Карактеристике Најбоља апликација Једностепена центрифугална пумпа Висок проток, умерен притисак Опште општинско гашење пожара Двостепена центрифугална пумпа Пребацивање између јачине звука и притиска Високе зграде, дуга црева леже Вишестепена пумпа Веома висок притисак Индустријски објекти, системи за пену ▪ Кључни параметри пумпе: › Проток: 1.200 - 6.000 литара у минути (у зависности од модела) › Максимални притисак: 1,0 - 2,5 MPa (10-25 bara) › Време прајминга: ≤30 секунди ▪ Б. Резервоар за воду и систем за складиштење: › Капацитет резервоара: 500 - 1.500 галона (приближно 2.000 до 6.000 литара), у зависности од величине и типа возила › Материјал резервоара: Нерђајући челик отпоран на корозију или обложени угљенични челик › Унутрашње преграде: Вишеструки одељци са дизајном против таласа за контролу кретања воде током реаговања у ванредним ситуацијама › Време пуњења: ≤3 минута преко хидранта или извлачењем › Индикатор нивоа воде: Визуелни мерач на страни резервоара; опциони дисплеј у кабини Резервоар је направљен од материјала отпорних на корозију, обично нерђајућег челика или обложеног угљеничног челика, са унутрашњим преградним плочама које контролишу удар воде током вожње у хитним случајевима. ▪ C. Системи црева и млазница Ватрогасна возила носе различита црева са различитим функцијама: › Црево за напад: пречника 3,8 - 6,4 цм — доводи воду директно до извора пожара › Доводно црево: пречника 10 - 12,5 цм — транспортује воду из хидраната или других пумпи › Црево за појачавање: мали пречник на калему — користи се за мање пожаре као што су пожари траве или возила На крају црева, млазница омогућава ватрогасцима да контролишу млаз воде, подешавајући притисак, образац и смер на основу врсте пожара. ▪ D. Монитор пожара › Монитор воде: Испоручује велики млаз воде за гашење пожара великих размера; фиксни или са даљинским управљањем › Монитор сувог праха: Испушта суви хемијски прах за пожаре запаљивих течности, гаса и електричних уређаја › Комбиновани монитор: Може да испушта и воду и суви прах; пребацује се између медија по потреби ▪ E. Систем управљања мотором, погонским склопом и пумпом Мотор и погонски систем ● Снага мотора: 300 - 600 коњских снага —...

Детаљи
Добар дизајн за ватрогасно возило Исузу 700П из 2026. године
Добар дизајн за ватрогасно возило Исузу 700П из 2026. године

Као најпрофесионалнија фабрика ватрогасних возила Исузу, основни дизајн ватрогасног возила са воденом пеном Исузу НПР је интеграција система за гашење пожара пеном у ватрогасно возило са цистерном за воду, формирајући композитну опрему за гашење пожара која може да прска и воду и пену. Може самостално да гаси пожаре; доставља воду или мешавину пене другој опреми; и погодно је за рад у сушним и подручјима са оскудицом воде. ★ Технички Спецификација Сва ватрогасна возила од CS trucks, 100% заснована на захтевима купаца Капацитет Модел мотора Вода Пена Ватрогасна пумпа Монитор за ватру 2.500 литара ИСУЗУ 4ХК1 / 19 0 КС 2.500 литара 500Л Ватрогасна пумпа CB10/40 PL8/32 Званични ISUZU ватрогасни камион са шасијом кабине из 2026. године Оригинални цртеж шасије ватрогасног возила из 2026. Ставка Детаљи дизајна ватрогасних возила Исузу Дизајнско језгро Интегрише систем за гашење пеном у ватрогасно возило са цистерном за воду, формирајући ватрогасно возило са двоструким могућностима, способно да испушта и воду и пену. Карактеристике укључују: • Независно гашење пожара • Снабдевање водом или пеном остале опреме • Погодно за сушна или подручја са оскудицом воде, омогућавајући вишенамјенску употребу Целокупни концепт дизајна Дизајнирано да задовољи потребе гашења пожара у радионицама и околним подручјима, са побољшаним могућностима за гашење пожара уља, електричних инсталација и чврстих материјала; возило се састоји од шасије и специјализоване опреме за каросерију, са нагласком на поузданост, мултифункционалност и лакоћу руковања. Избор шасије • Користи проверену шасију типа II средњег или тешког оптерећења • Погон на сва четири точка се препоручује ради побољшања мобилности и вуче на сложеном терену 2026 НОВИ ДИЗАЈН ISUZU 700P ВАТРОГАСНИХ ВОЗИЛА ЗА ВОДНУ ПОМОЋ Основне системске компоненте и кључне тачке дизајна 1. Резервоар за воду и резервоар за пену • Материјал: Нерђајући челик, отпоран на корозију • Препоручени капацитет: Резервоар за воду 3000–5000L, резервоар за пену 300–600L • Структурна оптимизација: Унутрашње преграде одвајају коморе за воду и пену, пребацују се преко прикључних отвора у режим једног резервоара за воду, омогућавајући вишенаменску употребу 2. Систем за дозирање пене • Користи уравнотежени пропорционер притиска (основна компонента) за прецизно мешање воде и концентрата пене у односу 3% или 6% • Стабилан излаз на који не утичу флуктуације протока или притиска, погодан за неспецијалистичке оператере • Опремљен спољним усисним отвором за пену за допуњавање на лицу места 3. Систем за пражњење • Ватрогасна пумпа: Високо ефикасна, енергетски штедљива вишестепена центрифугална пумпа, проток ≥ 4 0 Л/С • Монитор за пожар: Даљински управљани монитор за воду/пену са двоструком наменом, домет ≥50 метара, подесиви угао • Подржава повезивање са ватрогасним цревима и млазницама за пену за флексибилно функционисање 2026 НОВИ ДИЗАЈН ISUZU NPR ВАТРОГОАСНИХ ВОЗИЛА ЗА КАЧЕЊЕ ПЕНЕ Сценарији примене и предности Пожар изливеног уља у радионици Веома погодно...

Детаљи
Фиксни монитор за суви прах од Кине PF5-15
Фиксни монитор за суви прах од Кине PF5-15

ПФ5-15 фиксни монитор за суви барут Користи суви прах као медијум и ослања се на фиксну базу за стабилно прскање. Погодан је за хемијске и складишне просторе и може брзо покрити запаљену површину у раним фазама пожара, побољшавајући ефикасност гашења. The PF5-15 фиксни монитор за суви прах има робусну структуру, једноставан је за руковање и може се повезати са аутоматским системом управљања за даљинско активирање и прецизно прскање. » Ⅰ. PF5-15 фиксни монитор за суви прах структура: Карактеристике фиксног монитора за суви прах PF5-15: ● Потпуно функционалан; ● Једноставна и нова структура; ● Стабилне перформансе и лако одржавање; ● Низак улазни притисак; ● Опремљен аутоматским вентилом за одводњавање са хоризонталним и вертикалним функцијама закључавања; ● Материјал: Прецизно ливена легура алуминијума; ● Глава топа: легура алуминијума. » Ⅱ. Пенасти топ PL24 спецификације: Модел Проток ( кг /с ) Домет ( м ) Називни радни притисак ( МПа ) Ротација висине тона ( ° ) Хоризонтална ротација ( ° ) Д×Ш×В ( мм ) Тежина ( кг ) ПФ5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28,5 » Ⅲ. Примене производа: Ватрогасно возило са фиксним монитором за суви прах PF5-15 Тестирање фиксног монитора за суви барут PF5-15 Фиксни монитор за суви прах PF5-15 има велику удаљеност прскања и широку покривеност, и може брзо да формира баријеру за гашење пожара сувим прахом. Погодан је за фиксне локације као што су хемијска постројења, складишта нафте и складишни простори, пружајући континуиране и стабилне могућности гашења пожара на великим површинама.

Детаљи
Код квара мотора 6HK1-TC ватрогасног возила Isuzu
Код квара мотора 6HK1-TC ватрогасног возила Isuzu

Ватрогасна возила Isuzu 6HK1-TC , такође именован Исузу ватрогасно возило за спасавање , Дијагноза и решења кодова грешака мотора. Исузу 6HK1-TC мотор користи напредни електронски систем управљања пумпом за убризгавање горива TICS, а ECU (Единица за управљање мотором) има самодијагностику. Када систем детектује квар, пали се лампица упозорења „ПРОВЕРИ МОТОРИ“ и одговарајући код грешке се чува. Разумевање тумачења и решења за ове кодове грешака може ефикасно побољшати ефикасност одржавања мотора. Уобичајени кодови грешака и решења Кодови грешака П-серије P0101 (Низак напон у колу сензора протока ваздуха) Проверите сензор температуре расхладне течности мотора и његово ожичење. Проверите напон напајања сензора и везу са масом. Замените ЕЦУ или сензор ако је потребно. P0102 (Висок напон у колу сензора протока ваздуха) Проверите квалитет горива и стање филтера. Очистите систем горива. Проверите регулатор притиска горива, пумпу за гориво и кола убризгавача. P0103 (Висок напон у колу сензора протока ваздуха А) Проверите да ли у сигналном колу сензора постоји кратак спој. Тестирајте радно стање сензора. Замените сензор или ECU ако је потребно. Дигитални кодови грешака 10 (Грешка сензора сталака) Проверите сензор сталка и његово ожичење. Проверите нормалан пренос сигнала. 11 (Грешка серво система регулатора брзине) Проверите радно стање серво система регулатора брзине. Тестирајте повезане везе кола. 14 (Грешка помоћног сензора брзине) Проверите положај инсталације помоћног сензора брзине. Тестирајте излаз сигнала сензора. 15 (Грешка сензора N-TDC) Проверите везу N-TDC сензора Проверите тачност сигнала Одржавање система и превентивне мере СН Дијагностичке ставке Време одлуке Контрола резервне копије подаци Електронски регулатор Пре него што путујете 10 Грешка сензора сталака 160 мс Без уља или константном брзином Нормална контрола 11 Грешка серво система управљача 1 с Без уља или константном брзином Нормална контрола 14 Грешка секундарног сензора брзине 10 секунди Нормална контрола Нормална контрола 15 Грешка сензора N-TDC — Нормална контрола Нормална контрола 14/15 Грешка N-TDC сензора и секундарног сензора брзине 2,5 с Сломљено уље Контрола искључена 211 Грешка сензора температуре горива 3s 20℃ Контрола искључена 22 Грешка сензора атмосферске температуре 1 с 25℃ 23 Грешка сензора температуре расхладне течности мотора 3s 55℃ Нормална контрола Конектор Број терминала Сигнал Пречник/калор жице (Кабелски сноп пумпе за убризгавање) СВП 8-терминала Црна 1 Напон погона актуатора регулатора - 1 РМ 2 2 Коло регулатора GND-1 В/1.2 3 Позиција циљног сталака - 1 У1 2 4 Напон положаја регала Г/1.2 5 Коло регулатора 5V-1 Y/1.2 6 Резервни N сензор (GND) БР/1.2 7 Резервни N сензор (SIG) 0/1.2 8 Падање надоле Б/1.2 SWP6- терминали Црна г Напон погона актуатора регулатора - 2 Р/1.2 10 Позиција циљног сталака - 2 Л/1,2 11 Коло регулатора GND-2 В/1.2 12 Коло регулатора SIG-GND БР/1.2 13 Коло регулатора 5V-2 Y/1.2 SWP 3- терминали Црна 14 Шепајући дом В1.2 15 Под-калем (не к...

Детаљи
Савети за одржавање мотора 6HK1 за ватрогасна возила Исузу
Савети за одржавање мотора 6HK1 за ватрогасна возила Исузу

Исузу 6ХК1 ватрогасно-спасилачка возила , такође именован Ватрогасно возило Исузу , Ако се мотор ватрогасног возила компаније Isuzu прегреје, прво треба проверити следећа подручја: 1. Систем хлађења: Проблеми попут оштећеног вентилатора, зачепљеног хладњака, оштећеног термостата или недовољне количине расхладне течности могу допринети прегревању мотора. 2. Квалитет и количина уља: Лош квалитет уља или недовољна количина уља такође могу изазвати прегревање мотора. 3. Механички кварови као што су пуцање цилиндра, пукотине кошуљице цилиндра или пукотине кошуљице цилиндра такође могу изазвати ову појаву. Као тешки дизел погонски склоп, мотор Isuzu 6HK1 захтева строго придржавање техничких спецификација за одржавање. Кључне тачке су следеће: 1. Структурно разумевање и спецификације за демонтажу и монтажу Механизам радилице и клипњаче Кожуљица цилиндра има лабав дизајн, што захтева посебан алат како би се спречило њено испадање током демонтаже и монтаже. Стандардни зазор је 0,122–0,156 мм. Спољни пречник клипа има уску толеранцију (114,894–114,909 мм). Током уградње, обратите пажњу на смер отварања клипног прстена и подешавање „три зазора“ (крајњи зазор, бочни зазор и задњи зазор). Доњи део кућишта радилице је једноделна конструкција и мора се подићи током одржавања како би се спречила деформација. Поравнање система за мерење времена Током склапања мењача, поравнајте ознаке на зупчанику радилице и празном точку. Ознака B на брегастој осовини мора бити у равни са површином главе цилиндра. Мотор треба да буде у горњој мртвој тачки компресије на првом цилиндру. Приликом уградње пумпе за убризгавање горива, поравнајте показивач времена са S тачком на конектору и поравнајте ознаку премотача убризгавања са показивачем на кућишту пумпе. • Линеарни једносмерни мотор помера завојницу горе-доле под излазним сигналом управљачке јединице. • Клипњача постављена на склопу завојнице преноси кретање завојнице горе и доле на спојни блок, а спојни блок је постављен на крају летве. Под притиском спојног блока, летва се помера лево и десно да би се променила количина убризганог горива. Када се склоп завојнице помера горе, карика гура летву да би се повећао смер уља; обрнуто, када се склоп завојнице спушта, летва се помера у смеру смањења уља, а функција стуба је да претвори вертикално кретање у висину кретања летве. • Бакарни блок је монтиран на горњем делу спојног блока и формира сензор летве. Сензор летве детектује ход летве и враћа ову вредност контролној јединици тако да се стварни ход летве и циљани ход летве могу континуирано упоређивати док се разлика између њих не приближи нули. Овај процес је веома важан за контролу тачности и одзива. 2. Кључне тачке одржавања система Систем за подмазивање и хлађење Интервал замене уља: Минерално уље: сваких 5.000 километара или шест месеци; синтетичко уље: 8.000–10.000 километара. Улаз расхладне воде је степенасте конструкције и захтева растављање по редоследу одржавања. Антифриз треба мењати сваке две године или 40.000 километа...

Детаљи

Pošaljite poruku

Pošaljite poruku
Ako ste zainteresovani za naše proizvode i želite da saznate više detalja, ostavite poruku ovde, odgovorićemo vam u najkraćem roku.
Pošalji
Контактирајте нас:info@fire-trucks.com

Дом

Производи

whatsapp

контакт
