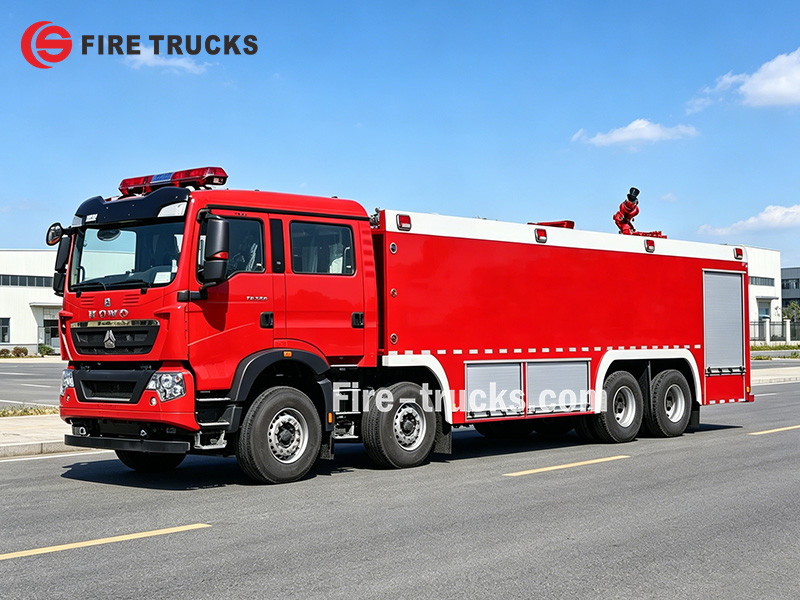

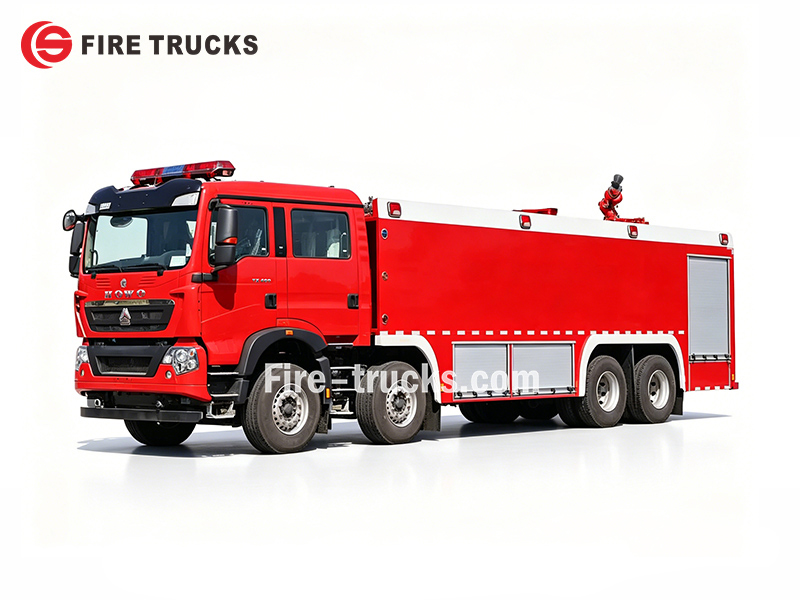

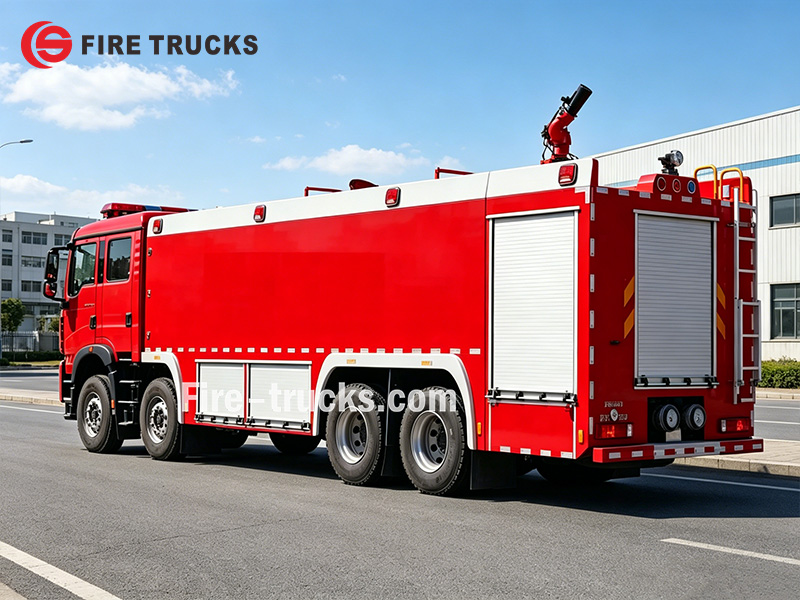

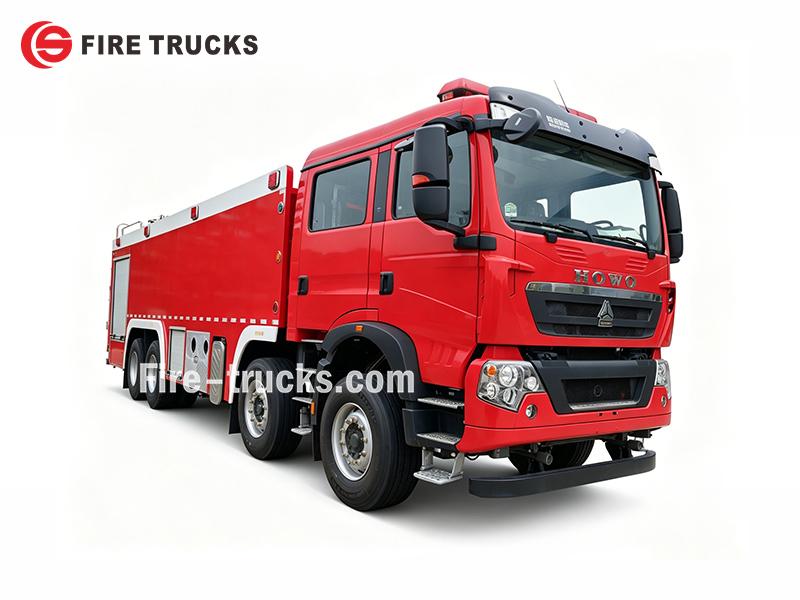

Противпожарно возило HOWO TX 460HP са пеном покреће мотор MC11.46-60 снаге 460 КС на шасији 8×4. Опремљено је резервоаром за воду од 20000L и резервоаром за пену од 5000L, противпожарном пумпом CB10/120 (120 L/s) и монитором PL8/64 (64 L/s, домет воде ≥70m, домет пене ≥65m). Стандардна опрема укључује ватрогасна црева, усисне цеви, спојнице, пенски млазник и основни сет алата. Додатна опрема укључује систем за управљање монитором, мерач нивоа течности, манометар, хитно осветљење, камеру за вожњу уназад, апарат за гашење пожара, уређај за уземљење и прекидач за управљање PTO-ом.
Шасија камиона:
SINOTRUK HOWO 8x4Радни капацитет:
20000L water + 5000L foam (25000L total)Снага мотора:
460 HP (338 kW) / MC11.46-60Ватрогасна пумпа:
CB10/120Проток пумпе:
120 L/sРадни притисак:
1.0 MPaВатрогасни монитор:
PL8/64Праћење протока:
64 L/sДомет монитора:
Water ≥70 m , Foam ≥65 mОво HOWO TX пенило ватрогасно возило је направљено за гашење пожара великих размера и реаговање у ванредним ситуацијама. Ово HOWO 460HP 8x4 ватрогасно возило са пеном поседује резервоар за воду од 20000L, резервоар за пену од 5000L, ватрогасну пумпу CB10/120 (120 L/s при 1.0 MPa) и кровни монитор за гашење пожара PL8/64 са дометом воде од 70m и дометом пене од 65m.

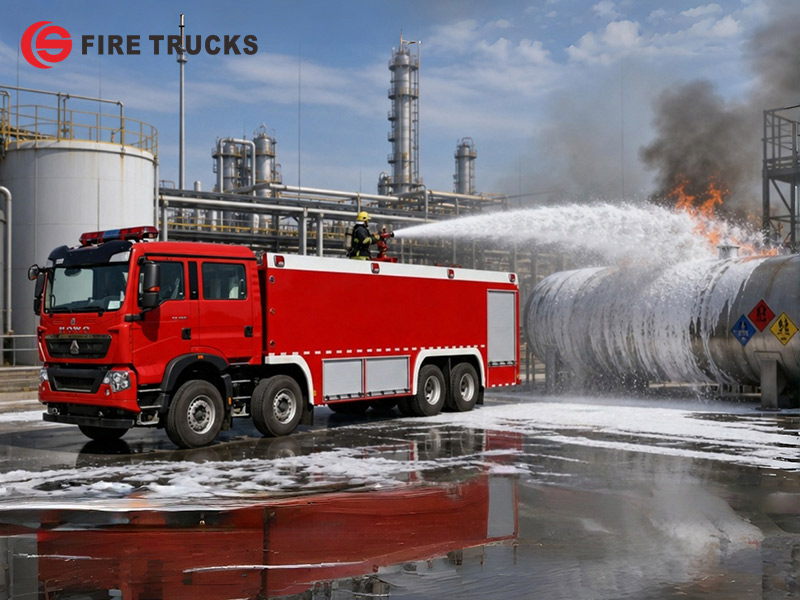

Ово ватрогасно возило носи комплетан сет стандардне ватрогасне опреме, укључујући црева, усисне цеви, спојнице и пенски топ. Добро функционише код пожара класе B који укључују нафту, бензин и хемикалије. Погодно је за гашење пожара у складиштима нафте, хемијским постројењима, рафинеријама, аеродромима и великим индустријским објектима.

|
Радни капацитет |
Модел мотора |
Међуосовинско растојање |
Надградња |
|
20000L воде + 5000L пене |
460 HP / MC11.46-60 |
1950+4600+1400 mm |
★ Резервоар од угљеничног челика, капацитет 25000L ★ Ватрогасна пумпа CB10/120, проток 120 L/s при 1.0 MPa ★ Кровни монитор PL8/64, проток 64 L/s са дометом воде ≥70 m, пене ≥65 m ★ Кровна светла за ванредне ситуације, рефлектујуће ознаке, камера за вожњу уназад, PTO контролни прекидач |
» Ⅰ.Главне карактеристике :
★ Мотор MC11.46-60 номиналне снаге 460 HP за гашење пожара пеном великих размера и индустријско реаговање у ванредним ситуацијама
★ HOWO TX 8×4 шасија са резервоаром за воду од 20000L, резервоаром за пену од 5000L и ватрогасном пумпом CB10/120 (120 L/s при 1.0 MPa)
★ Кровно монтирани монитор PL8/64 са протоком од 64 L/s, дометом воде ≥70 m и дометом пене ≥65 m за гашење пожара са велике удаљености

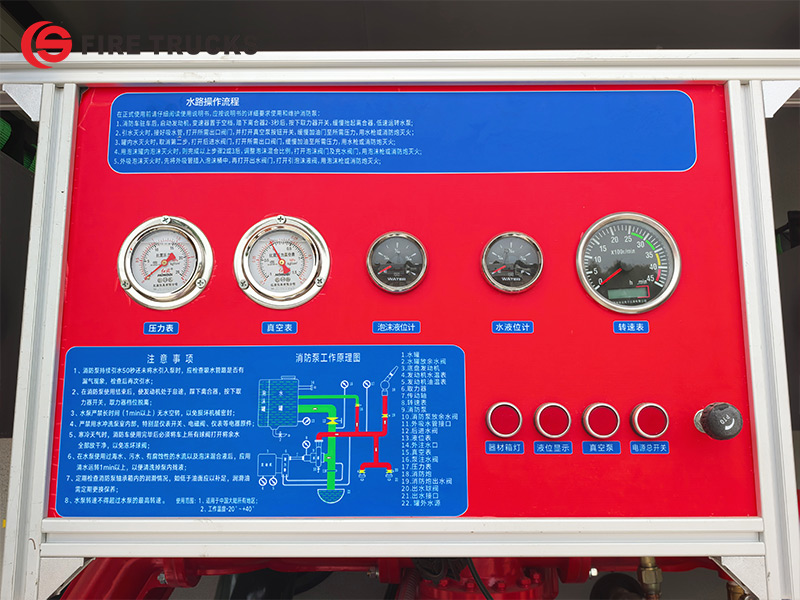

★ Комплетна опрема укључујући систем за управљање монитором, мерач нивоа течности, манометар, светла за ванредне ситуације, камеру за вожњу уназад, апарат за гашење пожара, уређај за уземљење и PTO контролни прекидач
★ Комплетна ватрогасна опрема укључујући црева, млазнице, пенски топ и основни сет алата за гашење пожара класе B
» Ⅱ.Параметри производа :
| HOWO TX ватрогасно возило са пумпом CB10/120 | |||
| Опште | Радни капацитет | Резервоар за воду 20000L + резервоар за пену 5000L | |
| Шасија камиона | SINOTRUK HOWO TX 8x4 | ||
| Снага мотора | 460 HP/ MC11.46-60 | ||
| Vatrogasna pumpa | CB10/120 | ||
| Vatrogasni monitor | PL8/64 | ||
| Maksimalna brzina | 95 km/h | ||
| Ukupne dimenzije D*Š*V | 12000*2540*3750 mm | ||
| Ukupna masa vozila | 44000 kg | ||
| Masa praznog vozila | 17000 kg | ||
| Motor | Model motora | MC11.46-60 | |
| Vrsta goriva | Dizel | ||
| Snaga | 460 HP(338KW) | ||
| Standard emisije | Euro 6 | ||
| Radna zapremina | 10518ml | ||
| Tip motora | 6 cilindara u liniji, vodeno hlađenje, turbo dizel motor, međuhlađenje | ||
| Šasija | Tip pogona | 8X4 | |
| Međuosovinsko rastojanje | 1950+4600+1400mm | ||
| Guma | 12.00R20 | ||
| Broj guma | 12 guma i 1 rezervna guma | ||
| Vatrogasna pumpa | Model | CB10/120 | |
| Protok | 120L/s | ||
| Притисак | 1MPa | ||
| Максимални радни притисак | 1.251MPa | ||
| Максимални дозвољени улазни притисак | 0.4MPa | ||
| Максимална висина усисавања | 3m | ||
| Називна брзина | 3916±50r/min | ||
| Однос брзина | 1:1.4 | ||
| Време преусмеравања воде | ≤50s | ||
| Противпожарни монитор | Модел | PL8/64 | |
| Проток | 64L/s | ||
| Називни радни притисак | 1MPa | ||
| Максимални радни притисак | 1.2MPa | ||
| Домет | Вода | ≥70m | |
| Пена | ≥65m | ||
| Угао вертикалне ротације | - 35~+70° | ||
| Хоризонтална ротација | 0~360° | ||
| Стандардна конфигурација | Сви стандардни додаци: ватрогасно црево, филтер, спојница, кључ, млазница за воду/пену, основни комплет алата, упутство на енглеском језику. Опремљен системом за управљање противпожарним монитором, мерачем нивоа течности, манометром, хитним осветљењем, камером за вожњу уназад, апаратом за гашење пожара, уређајем за уземљење итд.; противпожарна светла за случај опасности су постављена на крову, а каросерија возила је означена рефлектујућим ознакама за гашење пожара; додатно је опремљено прекидачем за управљање одводом снаге (PTO), сиреном од 100W, прекидачем хитног светла итд. |
||


1. Шасија и погонски склоп
♦ SINOTRUK HOWO TX 8×4 шасија са међуосовинским растојањем од 1950+4600+1400 мм, пројектована за стабилан рад у условима великог оптерећења, на индустријским локацијама и неравном терену.
♦ MC11.46-60 дизел мотор, снаге 460 КС, који обезбеђује поуздан обртни момент за брз одзив, непрекидан рад пумпе и дуготрајно гашење пожара пеном великих размера.
♦Ручни мењач за једноставно руковање и лако одржавање у удаљеним и захтевним окружењима.

2. Систем за гашење пожара и безбедносни систем
♦ Резервоар за воду од 20000 л и резервоар за пену од 5000 л, конструкција од угљеничног челика са унутрашњим преградама за смањење удара течности на неравним путевима.
♦ CB10/120 ватрогасна пумпа, проток 120 л/с при 1.0 MPa, погон преко PTO, висина усисавања 3 м, време пуњења ≤50 с.
♦ PL8/64 кровни монитор, проток 64 л/с, домет воде ≥70 м, домет пене ≥65 м, хоризонтална ротација 360°, нагиб од -35° до +70°.

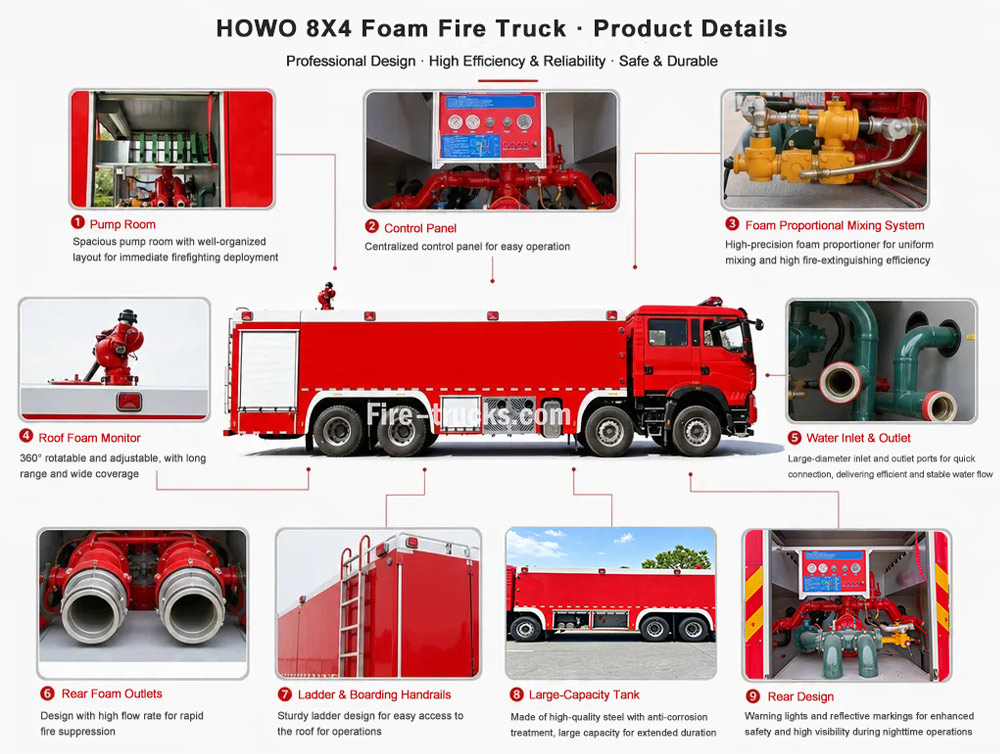

»Ⅳ.Детаљи производа:

» ⅤСистем ватрогасне пумпе:

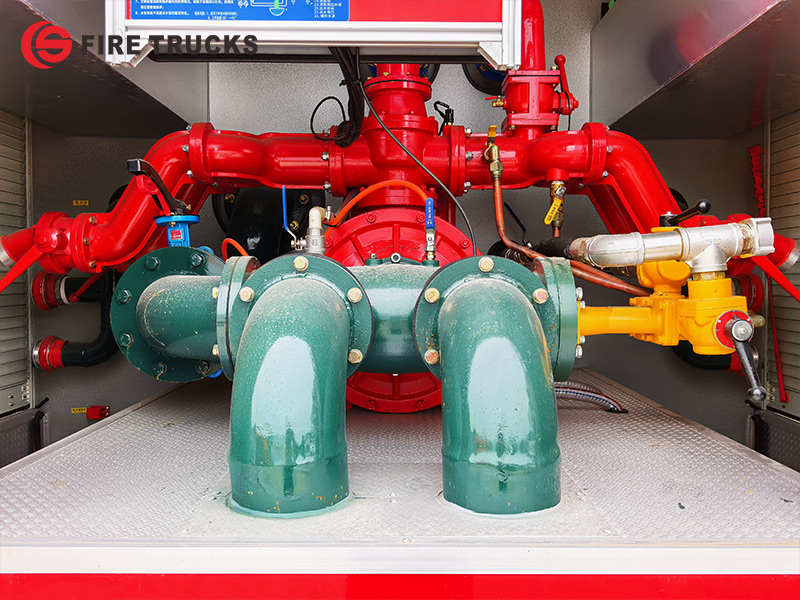

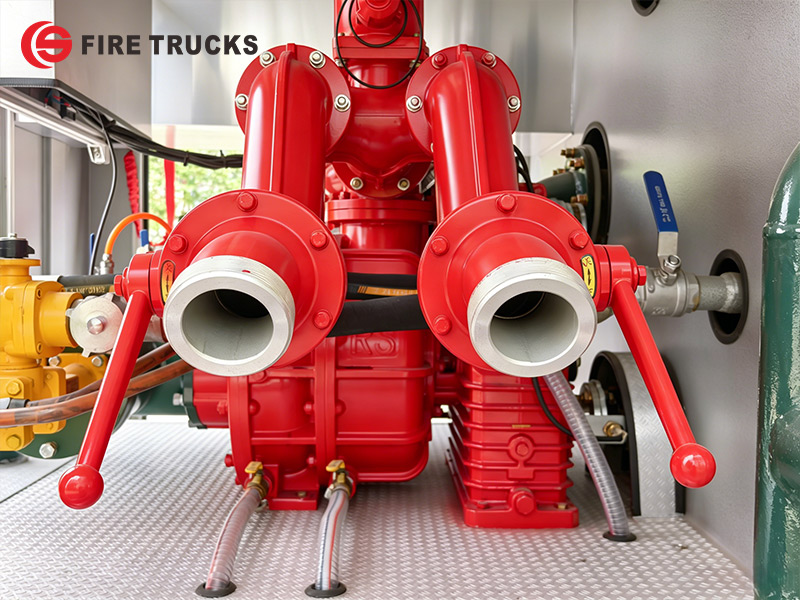

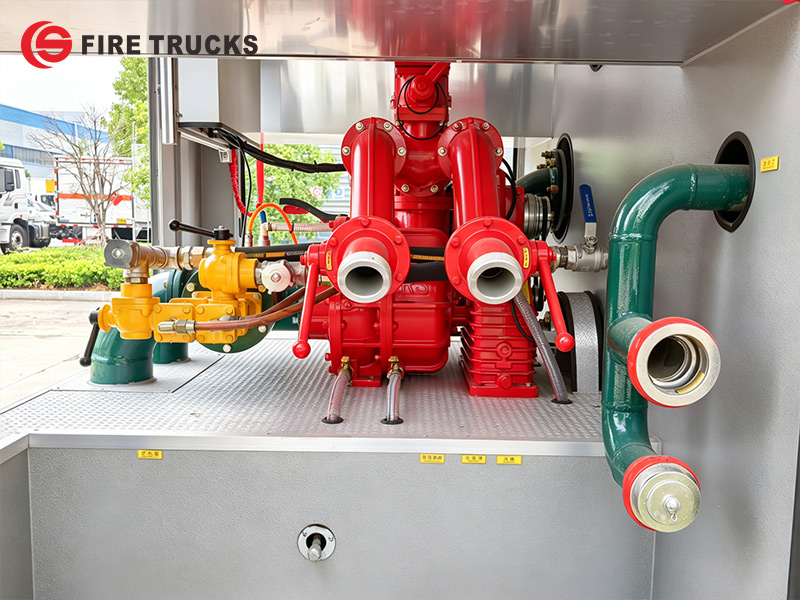

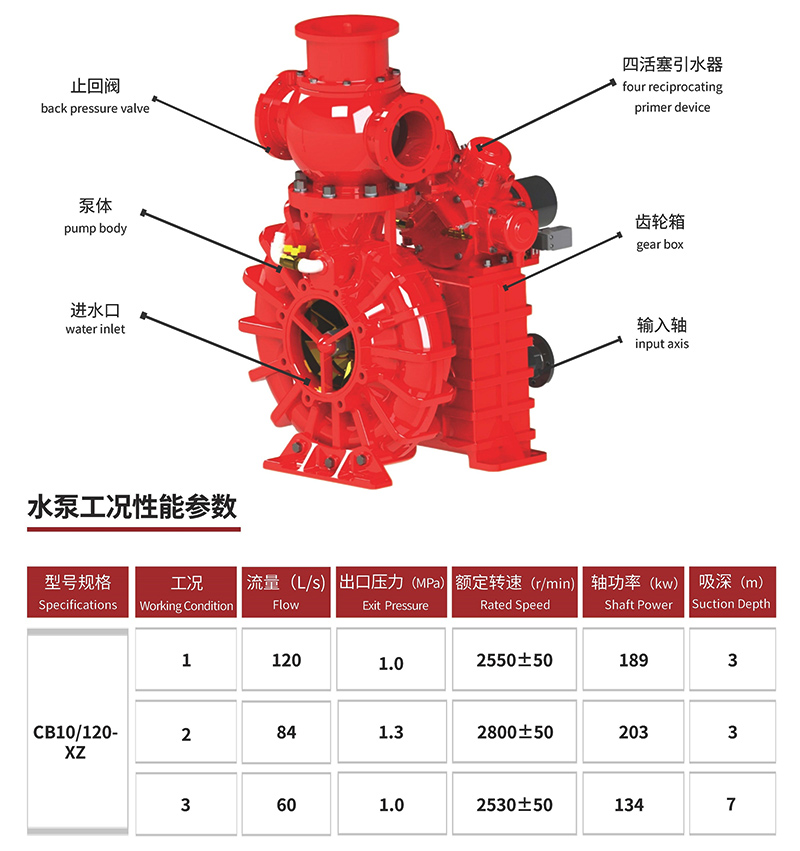

Ватрогасна пумпа:

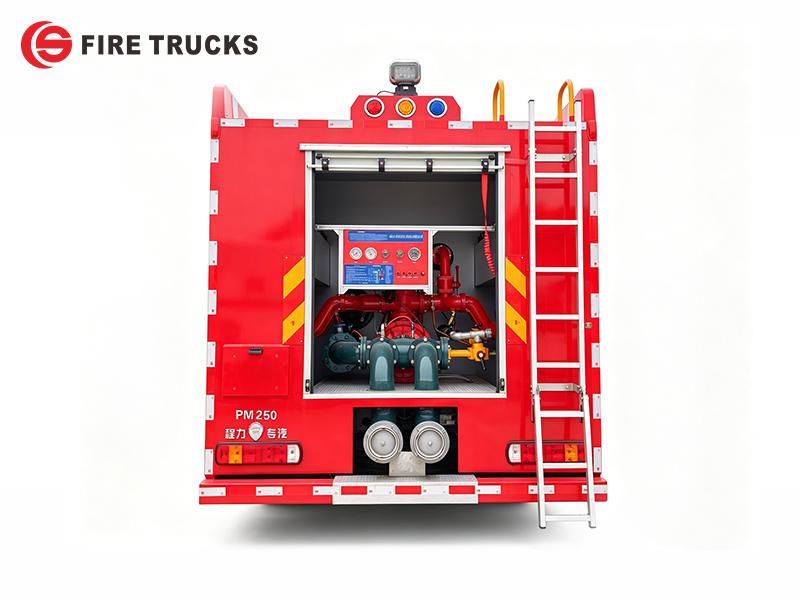

CB10/120 ватрогасна пумпа са номиналним протоком од 120 л/с при 1.0 MPa уграђена је у задњу просторију за пумпу. Ова пумпа је направљена за поуздан рад, обезбеђујући стабилан притисак воде како би ватрогасна црева и монитори могли ефикасно да испоручују воду или пену на велике удаљености за гашење пожара великих размера.

|
Модел ватрогасне пумпе |
Проток |
Притисак |
Максимални радни притисак |
Максимални дозвољени улазни притисак |
|
CB10/120 |
120L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

»Ⅵ.Систем ватрогасног монитора:
PL8/64 ватрогасни монитор је монтиран на кров кабине. Обезбеђује проток од 64 л/с са дометом воде ≥70 м и дометом пене ≥65 м. Монитор подржава и млаз воде у облику правог снопа и распршени млаз за флексибилно гашење пожара.

| Модел противпожарног монитора | Проток | Домет | Називни притисак | Ротација по нагибу | Хоризонтална ротација |
| PL8/64 | 64L/s | Вода≥70m Пена ≥65 m | 1.0MPa | -35°~+70° |
0~360° |
» Ⅶ.Противпожарна опрема:

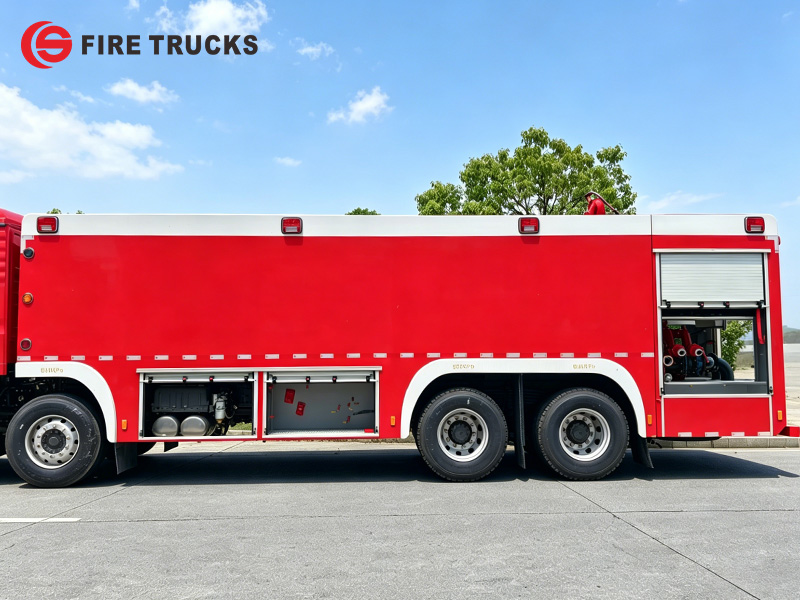

• Просторија за опрему
Смештени са обе стране возила, ови одељци су опремљени полицама за опрему и лежиштима за складиштење. Полице одржавају ватрогасна црева, усисне цеви и пенске топове уредно организованим. Лежишта за складиштење омогућавају брз приступ алатима као што су кључеви, секире и полуге, побољшавајући ефикасност спасавања.

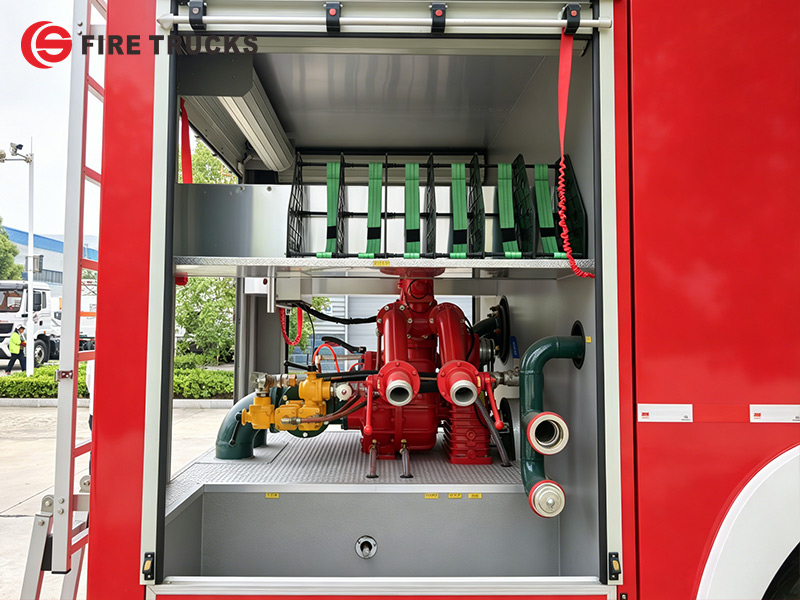

•Просторија за пумпу:Опремљена ватрогасним цревима, сакупљачима воде, филтерима, ватрогасним млазницама, пенским топовима, кључевима за усисна црева, редукторима итд.

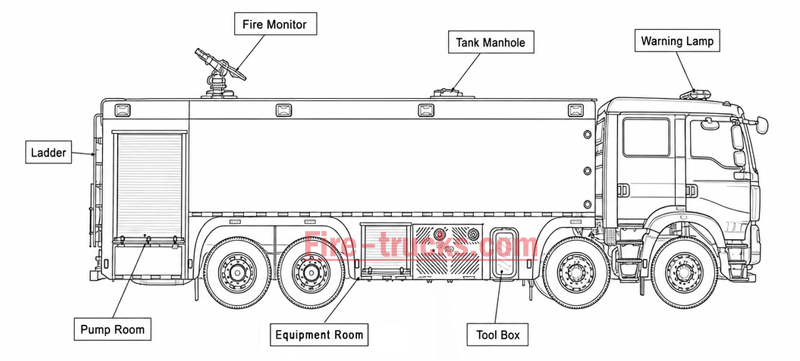

Пенско ватрогасно возило HOWO TX долази са задње постављеном ватрогасном пумпом CB10/120 и монитором PL8/64 постављеним на крову кабине. Резервоар за воду има запремину од 20.000 литара, а резервоар за пену 5.000 литара, на чврстој шасији HOWO TX 8×4 коју покреће мотор MC11.46-60 снаге 460 КС. Стандардна опрема укључује ватрогасна црева, усисне цеви, спојнице, пенски топ и комплетан сет алата. Додатна опрема укључује систем за управљање монитором, мерач нивоа течности, манометар, светла за случај опасности, камеру за вожњу уназад, апарат за гашење пожара, уређај за уземљење и прекидач за управљање PTO-ом. Потпуне спецификације су наведене у наставку:


» Ⅷ.Сценарији примене :
