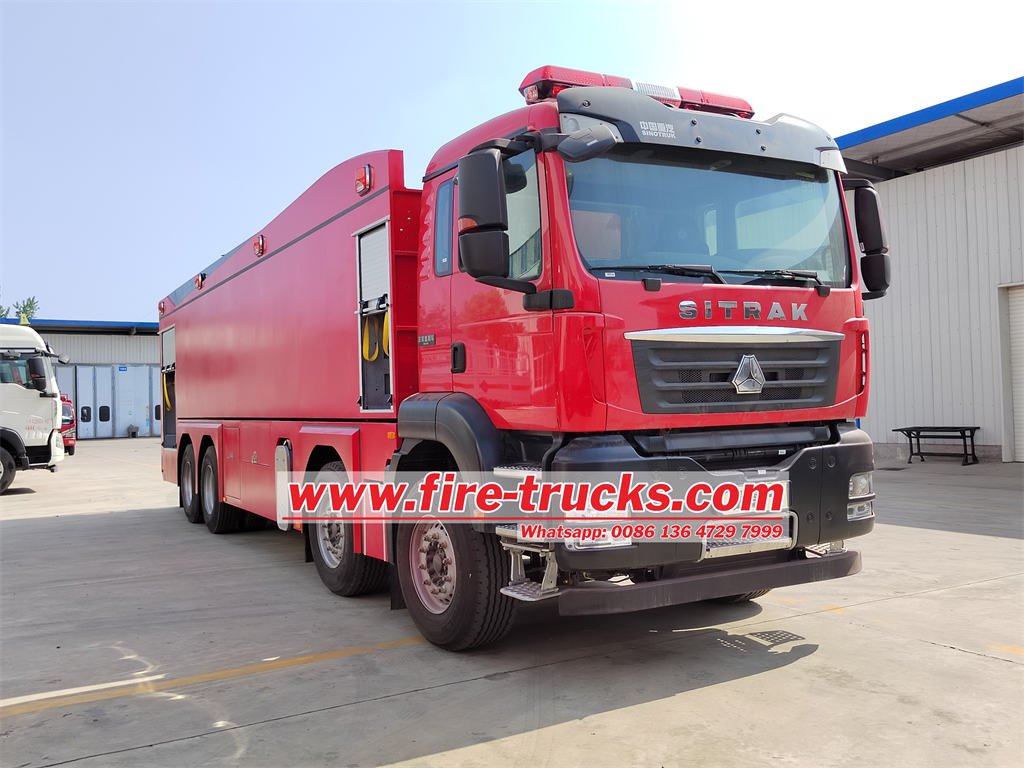

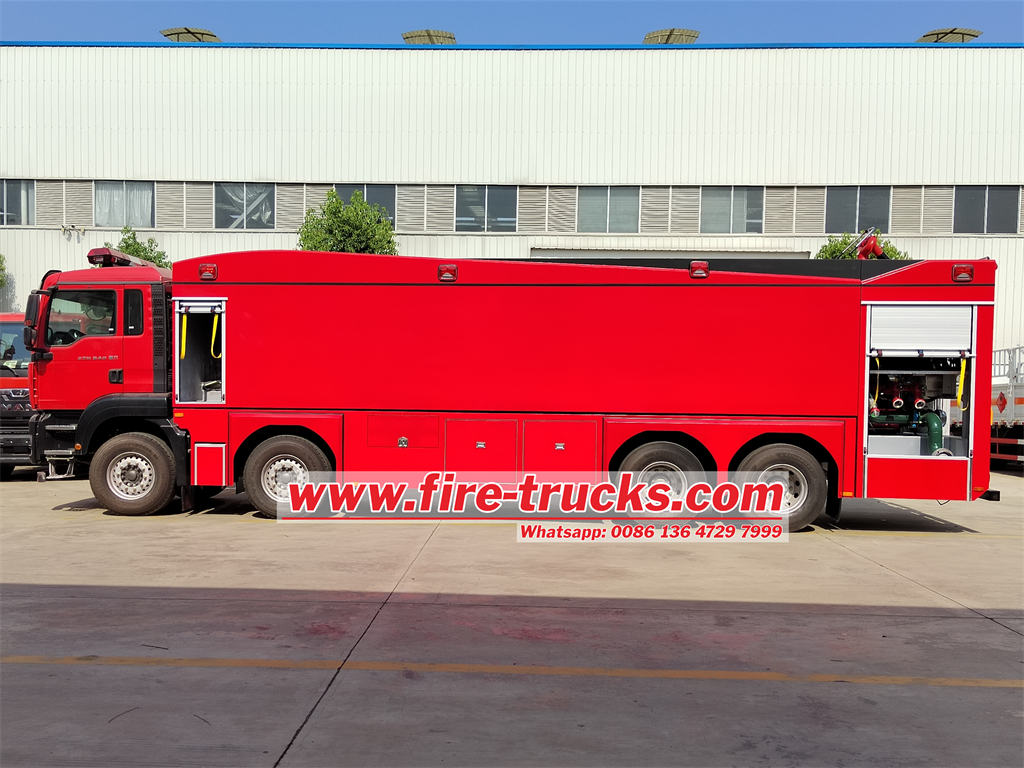

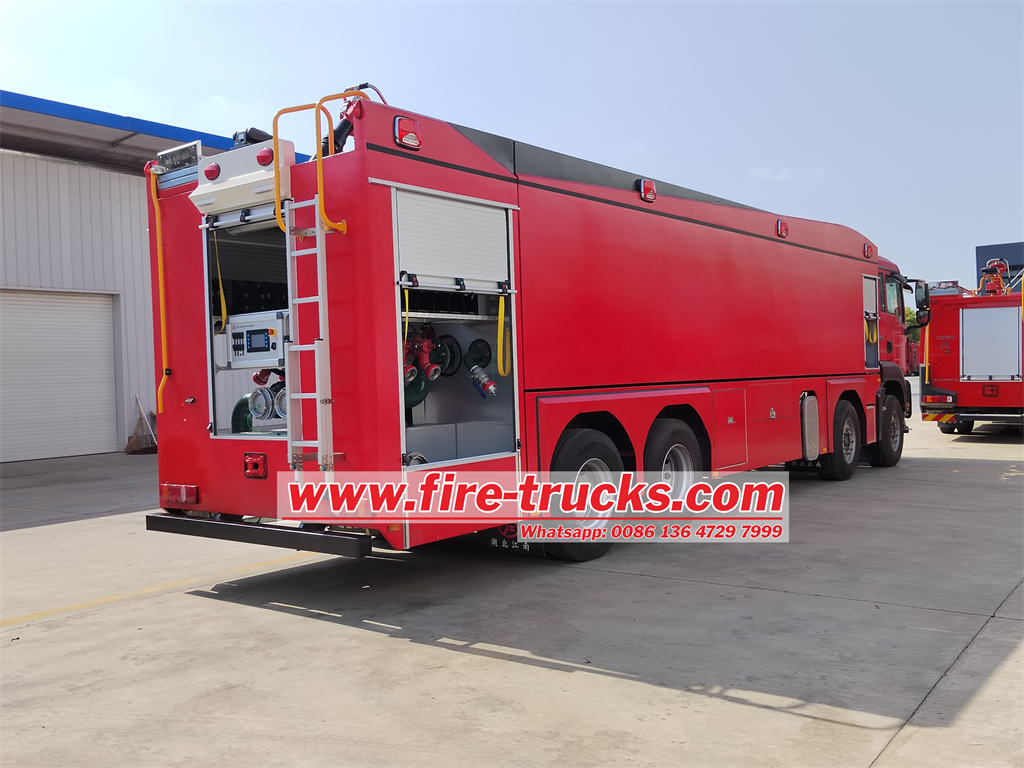

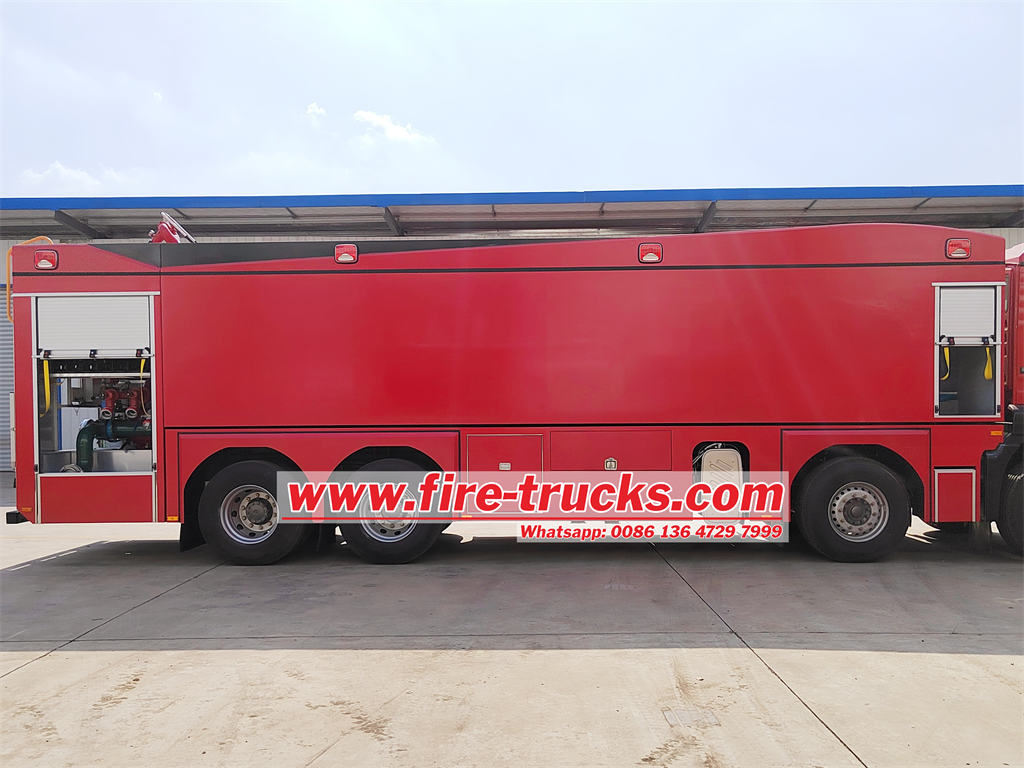

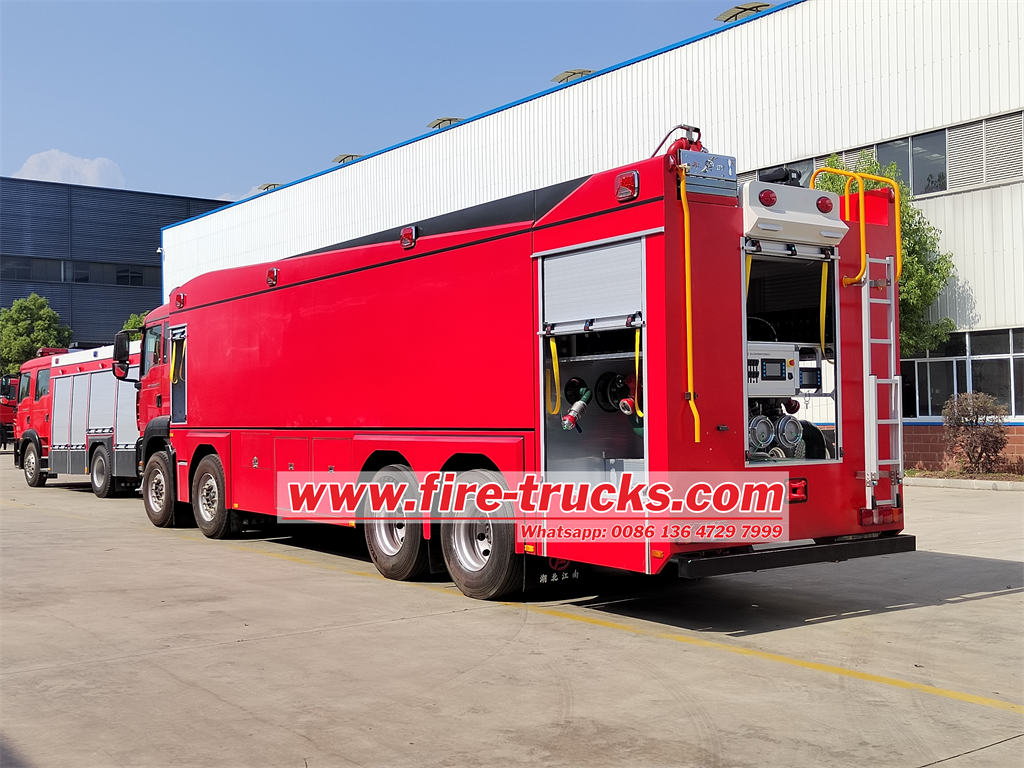

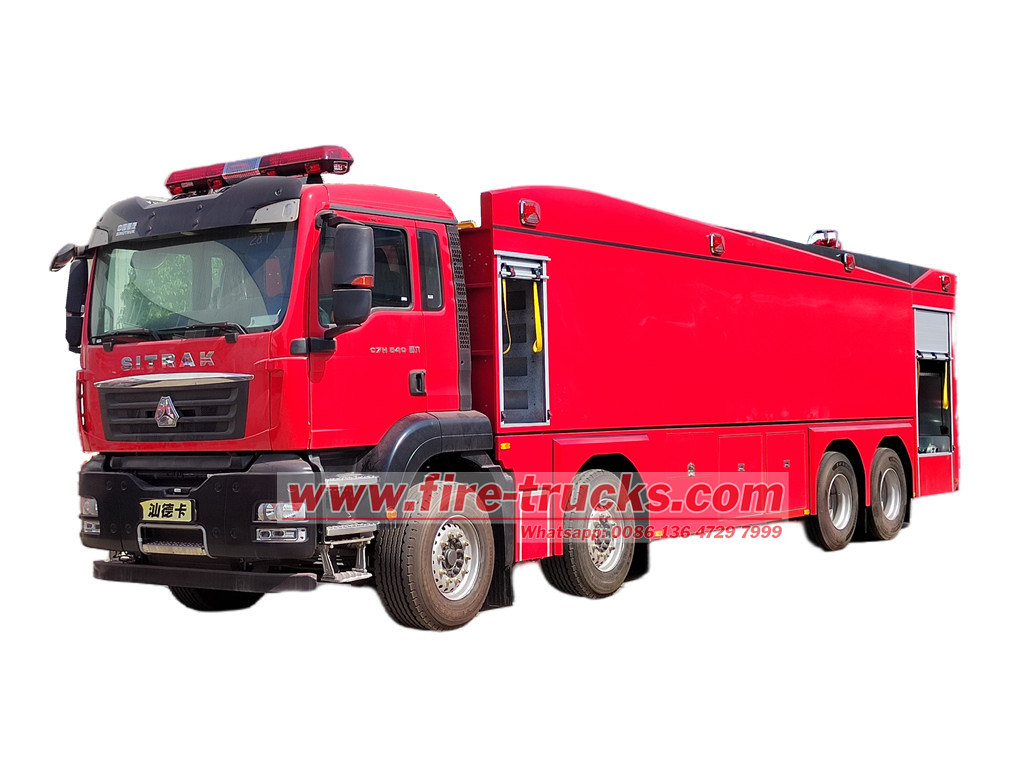

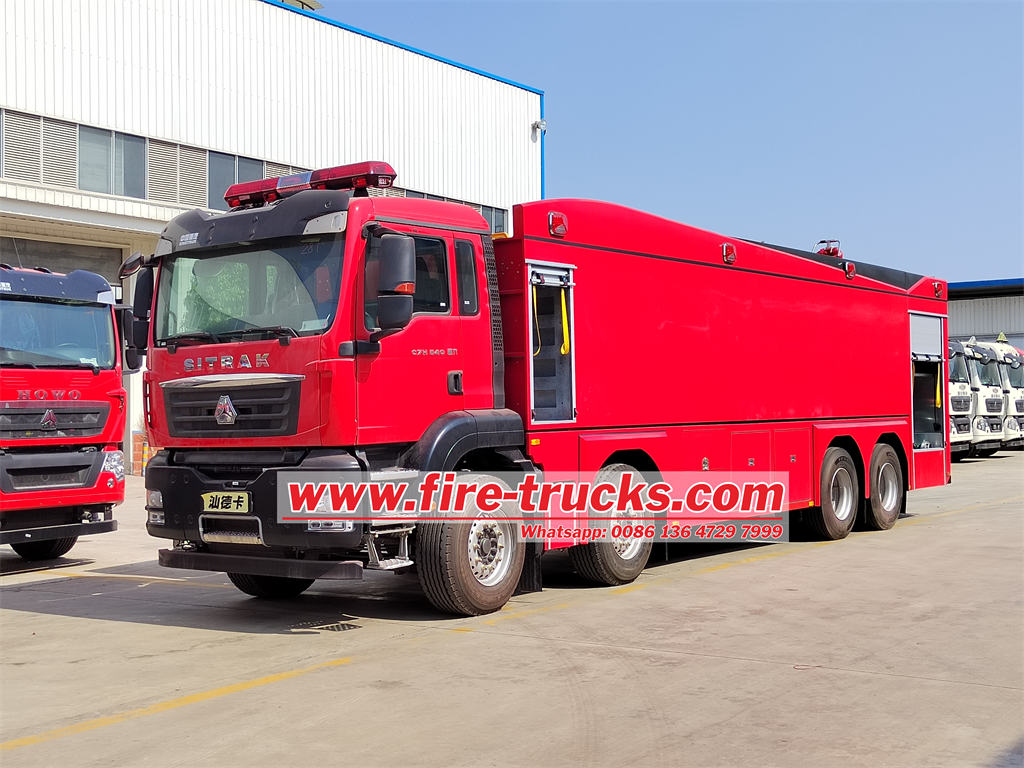

HOWO 8×4 vatrogasno vozilo je kombinovano vatrogasno vozilo za vodu i penu, modifikovano na bazi šasije HOWO 8×4, opremljeno motorom MC11.46 koji se može pohvaliti maksimalnom snagom od 341KW. Vozilo je opremljeno rezervoarom za vodu zapremine 21.000 litara i rezervoarom za penu zapremine 3.000 litara, oba izrađena od visokokvalitetnog ugljeničnog čelika i nerđajućeg čelika, što pruža odličnu otpornost na koroziju. Opremljeno je vatrogasnom pumpom CB10/80-1RS sa protokom od 80 L/s, a na krovu je montiran vatrogasni monitor PL8/80, koji pruža domet do 75 metara (voda) i 70 metara (pena). Vozilo pruža fleksibilno rukovanje i jednostavno održavanje, što ga čini pogodnim za upotrebu u vatrogasnim službama javne bezbednosti, rudarskim i industrijskim preduzećima, zajednicama i drugim lokacijama. Idealno je rešenje za gašenje velikih požara nafte i požara opšteg materijala.
Модел камиона:
PT5420GFXPMКонструкција резервоара:
Carbon steel and stainless steelРадни капацитет:
24000 litersМеђуосовинско растојање:
1950+4600+1400mmПогон на осовине:
8×4Снага мотора:
460 HPМодел мотора:
MC11.46Ватрогасна пумпа:
CB10/80Напомена:
Large water tank and foam tankHOWO 8×4 ватрогасно возило је комбиновано возило за гашење пожара водом и пеном, модификовано на бази шасије HOWO 8×4, посебно пројектовано за гашење великих пожара нафте и пожара уобичајених материјала. Возило користи модуларни дизајн и састоји се од два главна дела: кабине за ватрогасце и кућишта. Кабина има оригиналну једноредну структуру која може да прими 2 особе, опремљена је клима уређајем и неопходном комуникационом опремом, пружајући пријатно радно окружење за ватрогасце.
Дизајн надградње
Назив производа
Sinotruk Howo 8x4 ватрогасно возило са водом и пеном
Кабина
Погон 8x4, са клима уређајем, лево управљање
Једноредна, 2 седишта |
Главне димензије возила |
|
Укупне димензије (Д x Ш x В) |
11900 |
|
× |
||
2550 |
× |
3600 mmМеђуосовинско растојање (mm)1950+4600+1400mmТежина у KGS |
Празна тежина |
17800ГТМ |
|
42000 |
Оптерећење предње осовине |
2x9000 |
Оптерећење задње осовине |
2x16000 |
|
Макс. брзина (km/h) |
95 |
|
Мотор |
Модел |
|
MC11.46 |
Тип |
|
4-тактни директно убризгавајући, 6-цилиндарски линијски са воденим хлађењем, турбо пуњењем и интеркулером. |
Макс. излазна снага |
341KW(460hp) |
Радна запремина |
10518 ml |
|
Емисиона норма |
Евро 5 |
|
Менјач |
FAST 12-степени, 12 напред + 2 назад |
|
Резервоар за гориво |
400L |
|
Гуме |
315/80R22.5, 12 ком + 1 резервна |
|
Горњи део |

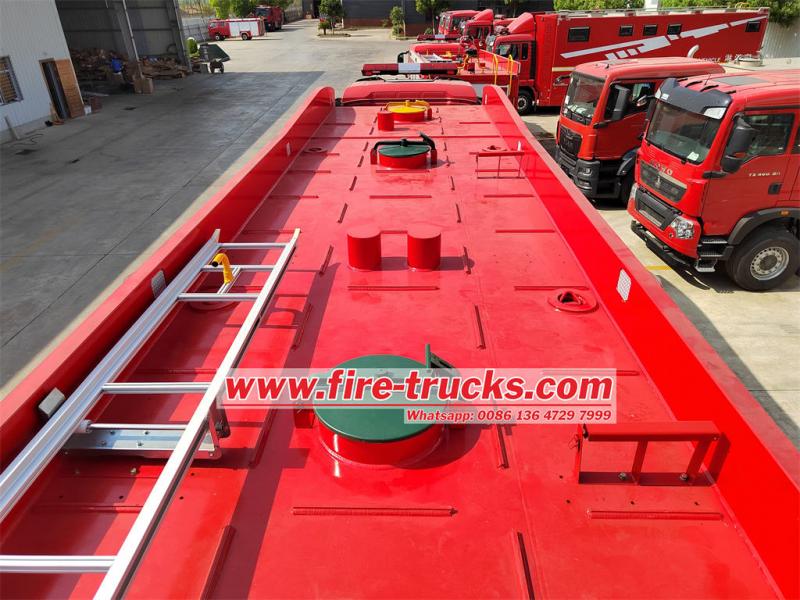

Резервоар |
|
Вода: 21000L (угљенични челик) |
Пена: 3000L (нерђајући челик) |
|

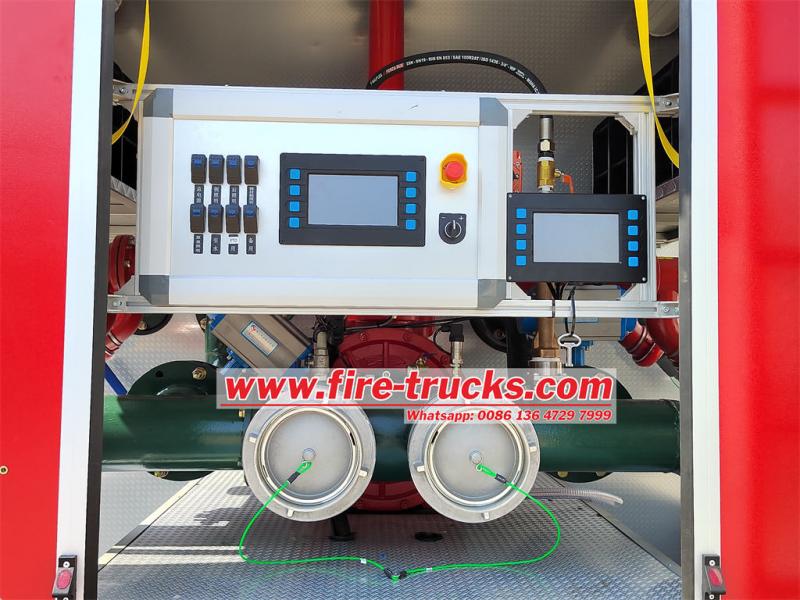

Ватрогасна пумпа |
||
Модел |
CB10/80-XZ |
|
Проток |
||
80L/s при притиску 1,0 MPa |
Номинални притисак |
1,0 Mpa |

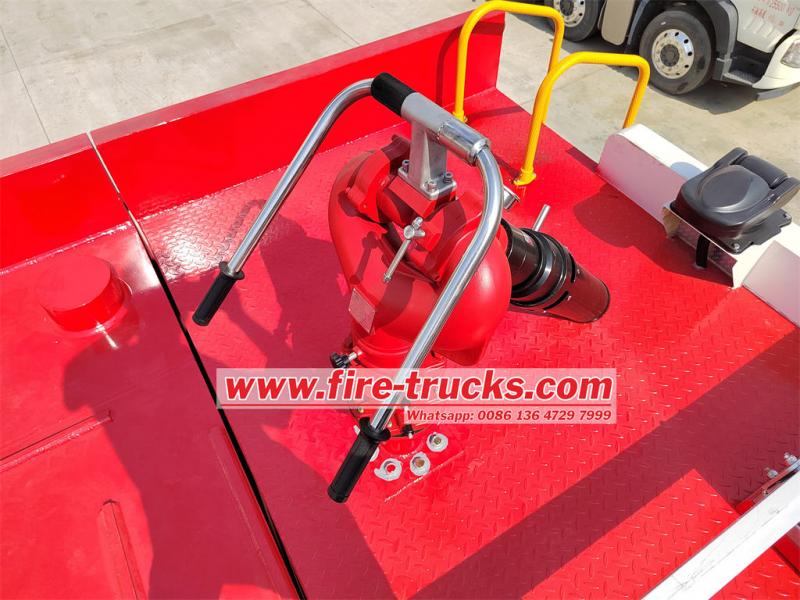

Ватрогасни монитор |
Модел |
|
PL8/80 |
Номинални радни притисак |
|
0,8 MPa |
Макс. радни притисак |
1,2 Mpa |
Проток |
80 L/S |
|
Домет |
Вода≥75m |
|
Пена≥70m |
Угао ротације |
|
360° Хоризонтално |
Угао депресије |
|
≤ |
||
-15 |
° |
|
, угао елевације≥+45°Спецификације ватрогасне пумпе CB10/80МоделРадни условиПроток (L/s) |
Излазни притисак (MPa)
Номинална брзина (r/min)
Снага вратила (kW)
Дубина усисавања (m)
CB10/80-XZ |
1 |
80 |
1,0 |
2575±50 |
137 |
3 |
2 |
56 |
1,3 |
2650±50 |
130 |
3 |
3 |
40 |
1,0 |
2308±50 |
83 |
7 |

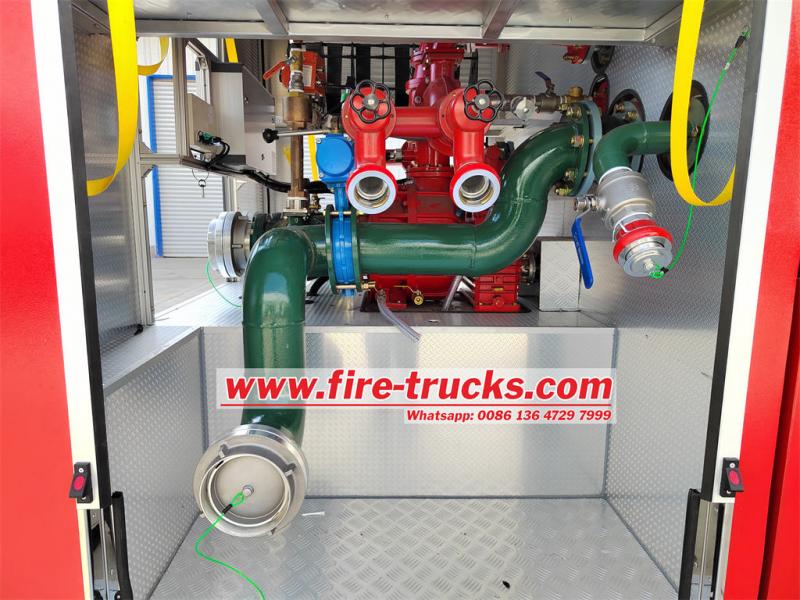

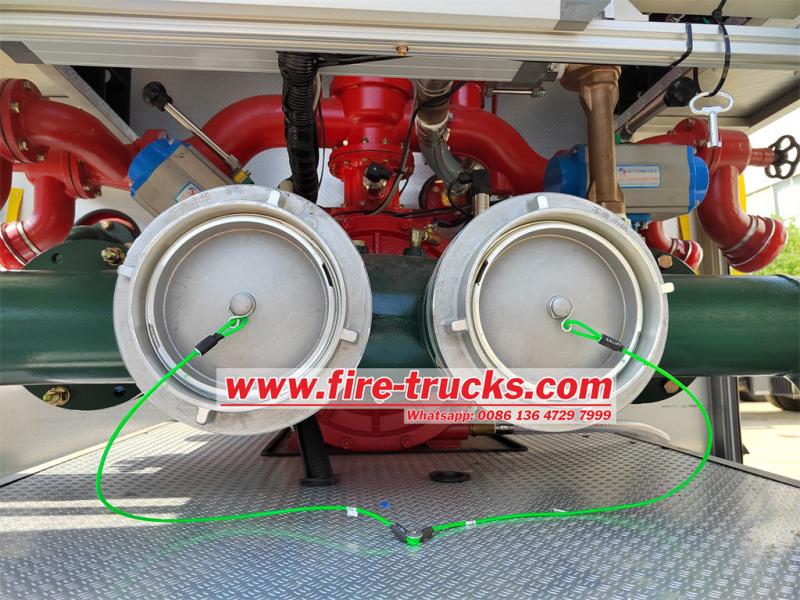

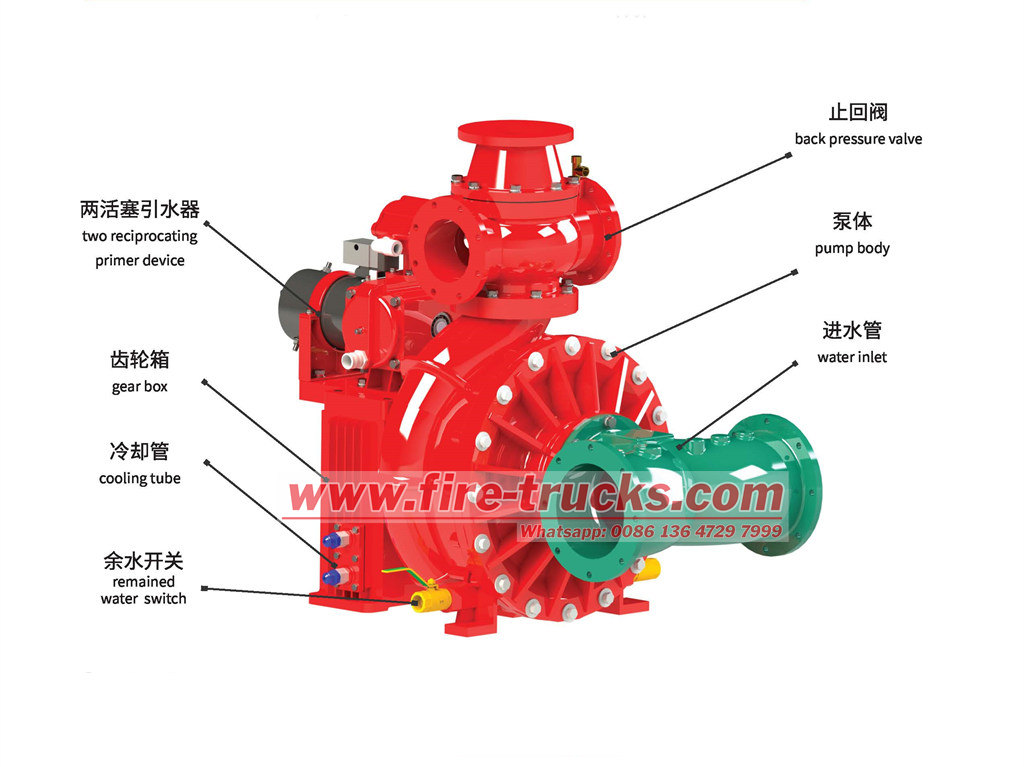

Начин рада ватрогасне пумпе CB10/80 |
|
Начин рада ватрогасне пумпе CB10/80-XZ укључује процесе пуњења, транспорта течности, испуштања и хлађења. |
1. Процес пуњења |
Пре покретања ватрогасне пумпе, помоћу прајмера се уноси течност у пумпу. Двоклипни прајмер реципроцира да би увукао течност из улаза за воду у кућиште пумпе, припремајући се за покретање пумпе. |
2. Процес транспорта течности |
Када се ватрогасна пумпа покрене, покретач почиње да се окреће, а течност улази у кућиште пумпе кроз улаз за воду. Унутар пумпе, течност се ставља под притисак и њен протока се повећава кроз двостепени покретач. Овај процес је кључан за ватрогасну пумпу да би постигла своју функцију гашења пожара. |
3. Процес испуштања |

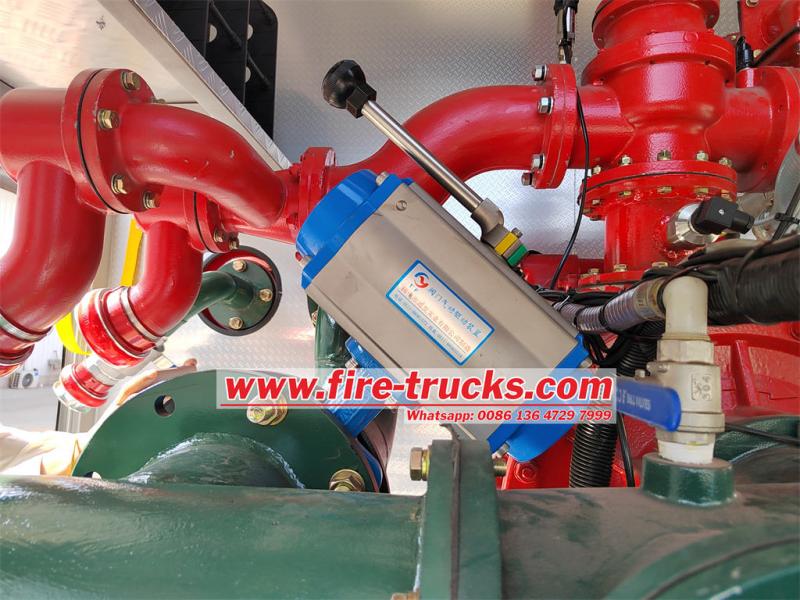

Течност под притиском се испушта из кућишта пумпе кроз излазну цев и улази у систем за гашење пожара. Задни притисни вентил игра кључну улогу у овом процесу, обезбеђујући једносмерни проток течности и спречавајући повратак протока који може оштетити пумпу. Истовремено, глаткоћа процеса испуштања директно утиче на ефикасност гашења пожара система.
4. Процес хлађења
Током транспорта течности, кућиште пумпе генерише значајну топлоту. Да би се осигурао нормалан рад и дуг век трајања пумпе, користе се цеви за хлађење кућишта пумпе. Цеви за хлађење циркулишу хладну течност да би расејале топлоту коју генерише пумпа, обезбеђујући стабилан рад.
Предности HOWO 8×4 ватрогасног возила:
1. Јака снага
Sinotruk HOWO 8×4 ватрогасно возило са пеном је опремљено мотором MC11.46, који пружа јаку излазну снагу, омогућавајући возилу да лако савлада различите сложене услове на путу. Поред тога, FAST 12-степени мењач са више степена преноса додатно побољшава економичност горива и глаткоћу вожње.
2. Ефикасност гашења пожара
Ватрогасно возило је опремљено резервоаром за воду од 21.000 литара и резервоаром за пену од 3.000 литара, способно да задовољи потребе дуготрајних и великих операција гашења пожара. Ефикасна координација између ватрогасне пумпе и ватрогасног монитора омогућава да се водна маглина и пена брзо прекрију извор пожара, ефикасно сузбијајући ширење пожара. Штавише, функција флексибилног подешавања ватрогасног монитора чини операције гашења пожара прецизнијим и ефикаснијим.
3. Пријатно возачко окружење
Кабина је опремљена клима уређајем, пружајући пријатно возачко окружење за ватрогасце. У исто време, дизајн левог управљања и ергономски дизајнирана седишта чине вожњу лакшом и практичнијом.
4. Поуздан квалитет
Sinotruk HOWO возила уживају добру репутацију како у земљи тако и у иностранству. Ово 8×4 ватрогасно возило са водом и пеном наслеђује одличан квалитет и поуздане перформансе серије, и прошло је строгу контролу квалитета и тестирање како би се осигурала стабилност и издржљивост возила.
The advantages of HOWO 8×4 fire truck:
1. Strong Power
The Sinotruk HOWO 8×4 foam fire engine is equipped with the MC11.46 engine, which provides strong power output, allowing the vehicle to easily handle various complex road conditions. Additionally, the FAST 12-speed gearbox with multiple gears further improves the vehicle's fuel economy and driving smoothness.
2. Efficient Fire-fighting Capability
The fire truck is equipped with a 21,000L water tank and a 3,000L foam tank, capable of meeting the needs of long-term and large-scale fire-fighting operations. The efficient coordination between the fire pump and fire monitor enables water mist and foam to quickly cover the fire source, effectively suppressing the spread of the fire. Furthermore, the flexible adjustment function of the fire monitor makes fire-fighting operations more precise and efficient.
3. Comfortable Driving Environment
The cab is equipped with an air conditioning system, providing a comfortable driving environment for firefighters. At the same time, the left-hand drive design and ergonomically designed seats make driving easier and more convenient.
4. Reliable Quality Assurance
Sinotruk HOWO vehicles enjoy a good reputation both domestically and internationally. This 8×4 water-foam fire truck inherits the excellent quality and reliable performance of the series, and has undergone strict quality control and testing to ensure the vehicle's stability and durability.
