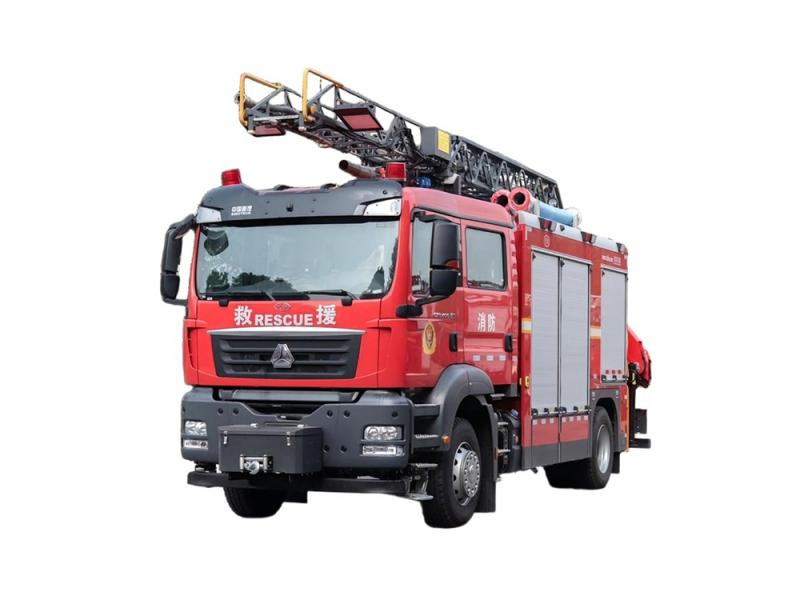

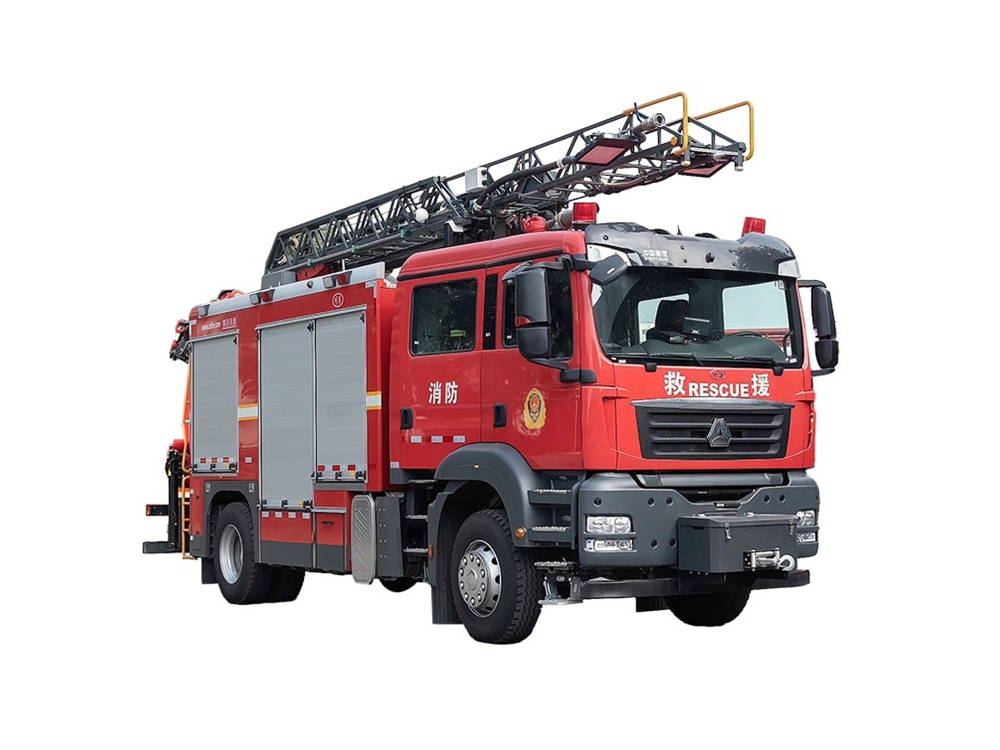

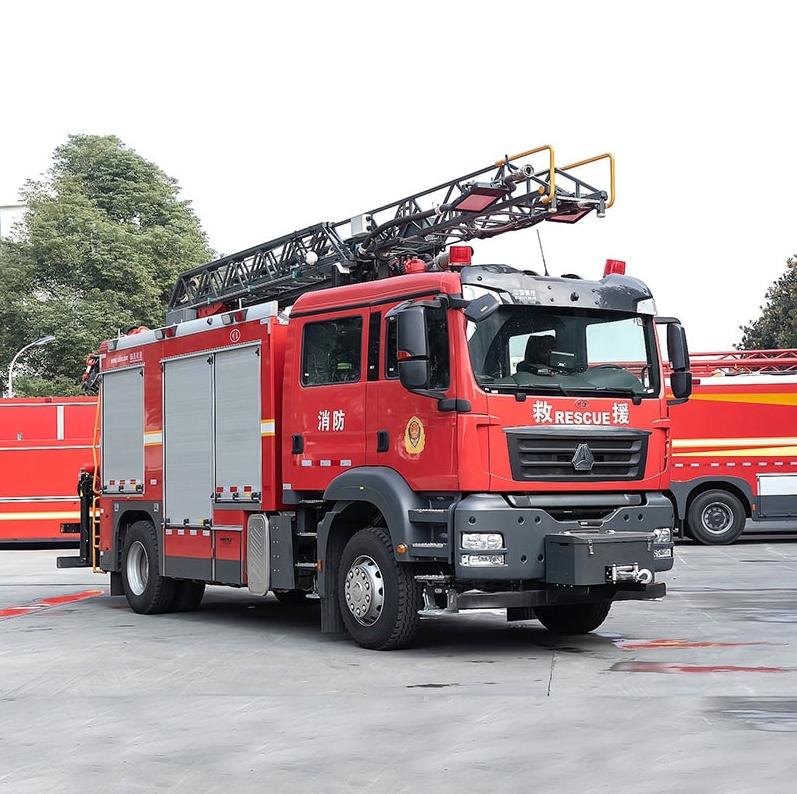

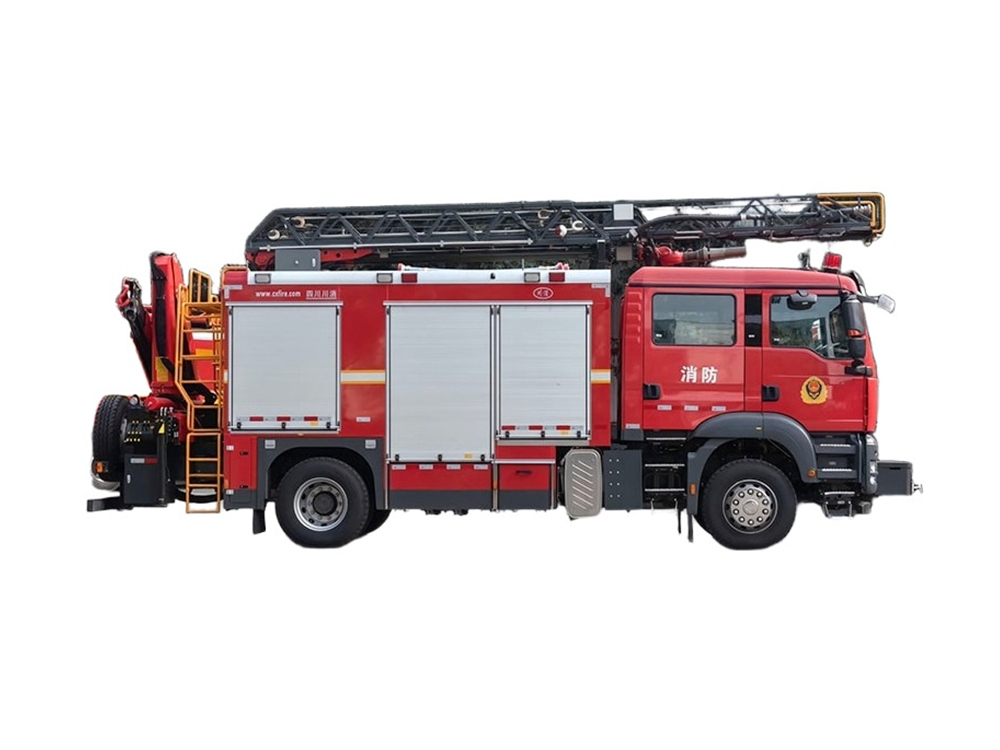

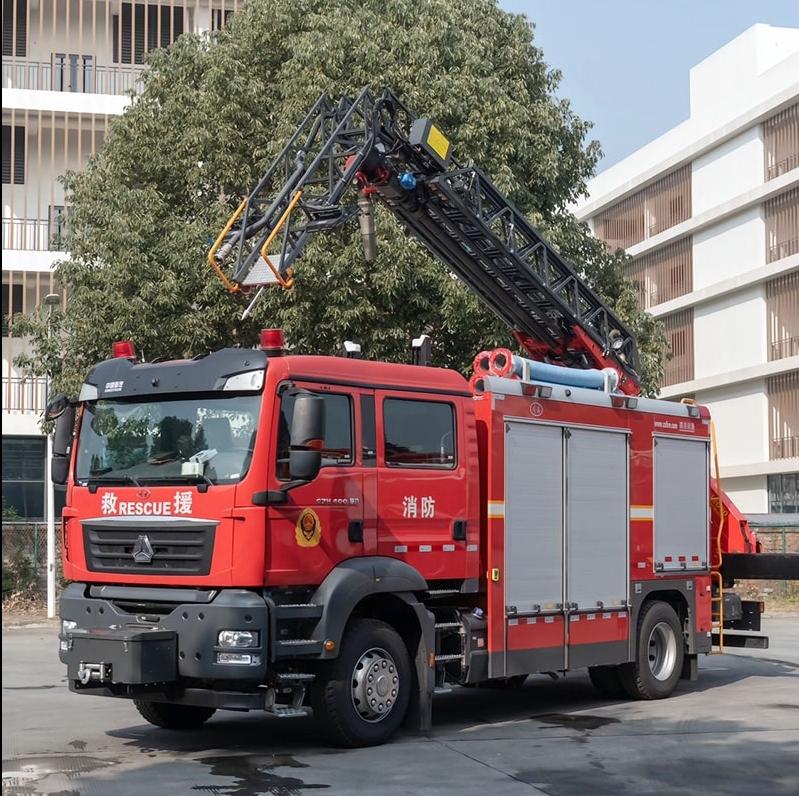

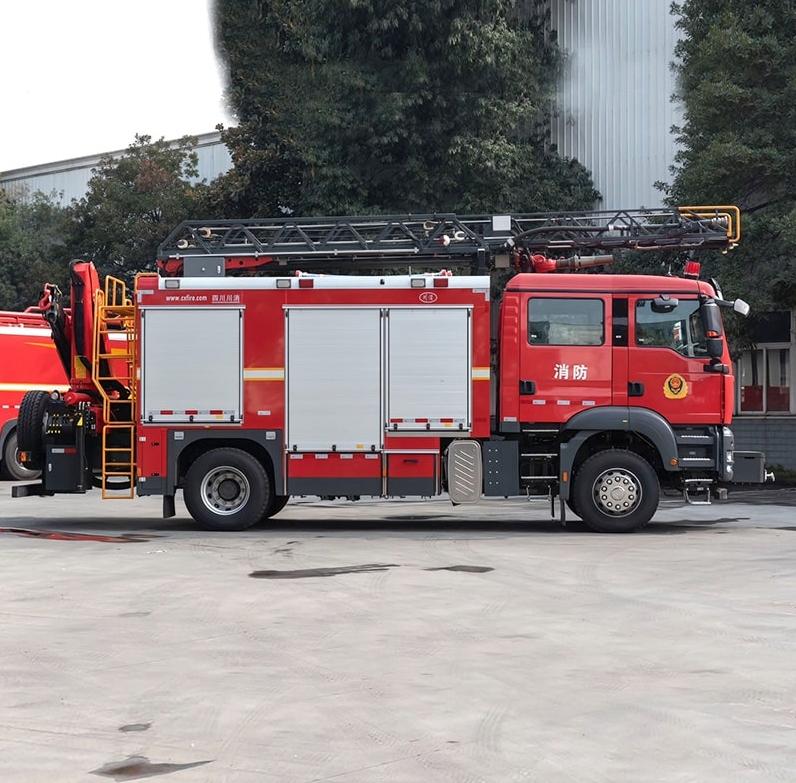

Ваздушно ватрогасно возило HOWO 4x2 са дизалицом, усваја шасију HOWO 4x2, међуосовинско растојање 4500 мм, опремљено мотором Sinotruk MC07H.35-60, 350 КС, Национална ВИ емисија, горњи део каросерије је резервоар за воду од угљеничног челика запремине 2500 литара у средини, резервоар за пену од нерђајућег челика 304 запремине 660 литара, са обе стране су кутије за опрему, опремљене низом противпожарне опреме, задња пумпна просторија је опремљена противпожарном пумпом CB10/60, кров је противпожарни монитор PL8/48, ваздушне мердевине од 18 метара, задњи део возила је склопива дизалица Palfinger PK12000, са максималном тежином подизања 6790 кг, дужином продужетка 6,1 м, максималним моментом подизања 11,6 м.
Модел камиона:
PT5190GXWРадни капацитет:
2500L water tank, 660L foam tankКонструкција резервоара:
Carbon steel water tank , 304 stainless steel foam tank,Међуосовинско растојање:
4500mmПогон на осовине:
4x2,LHDСнага мотора:
350HP/ 257kWМодел мотора:
Sinotruk MC07H.35-60Ватрогасна пумпа:
CB10/60, 60L/sВатрогасни монитор:
PL8/48, 48L/sНапомена:
Equipped with aerial ladder,Palfinger PK12000 knuckle craneHOWO ватрогасно спасилачко возило са Палфингер дизалицом је мултифункционално ватрогасно спасилачко оружје. Користи шасију специјалног ватрогасног возила HOWO 4x2 и опремљено је Националним VI мотором од 350 КС, који је снажан и еколошки прихватљив. Горњи део каросерије је опремљен резервоаром за воду од угљеничног челика запремине 2,5 кубика и резервоаром за пену од нерђајућег челика 304 запремине 660 литара, а кутије за опрему са обе стране могу да приме разноврсну ватрогасну опрему. Просторија за задњу пумпу интегрише високо ефикасну ватрогасну пумпу, а кровни ватрогасни топ има велики домет и флексибилан угао. Мердевине од 18 метара могу брзо достићи спасавање на висини, а платформа за спасавање на крају мердевина је безбедна и стабилна. Задњи део возила опремљен је склопивом дизалицом Palfinger PK12000 са максималном тежином подизања од 6790 кг, која може ефикасно да подиже тешку опрему. Возило интегрише вишеструке функције као што су гашење пожара, спасавање и подизање терета. Погодно је за разне сценарије спасавања као што су пожари у високим зградама, индустријске несреће и природне катастрофе. То је моћна опрема за ватрогасну бригаду.
● Најбољи кинески SINOTRUK HOWO пена фабрика ватрогасних возила
● 30 година искуства у пројектовању ватрогасних возила са сувим прахом
● Изградите строг тим за контролу квалитета како бисте гарантовали квалитет
● ОЕМ прилагођена услуга, одштампајте лого ваше компаније
● Брза достава. Свака поруџбина је добродошла.
HOWO ватрогасно спасилачко возило са Палфингер дизалицом |
|
СПЕЦИФИКАЦИЈА |
|
Тип возила |
Ватрогасно возило за хитне случајеве спасавања |
Марка модела |
Синотрук ХОВО |
Модел возила |
ПТ5190ГКСХ |
БВТ / Маса празног возила |
19200/15800 кг |
Укупне димензије |
9010 *2500 *3760 мм |
Међуосовинско растојање |
4500 мм |
Дозвољени број путника у таксију |
2+4 |
Волан |
4x2, леви погон |
Максимална брзина |
90 км/х |
Преношење |
10 брзина предњих брзина и 2 брзине за вожњу уназад, синхронизоване |
ГУМЕ |
Гума 11.00R20,6+1 |
МОТОРА |
|
Модел мотора |
Синотрук МЦ07Х.35-60 |
Снага мотора |
350 КС/ 257 kW |
Стандард емисије |
Евро VI |
Расељавање |
7360 мл |
Тип мотора |
Редни шестоцилиндрични, водено хлађени, четворотактни, са компресором, интеркулером, common rail високог притиска |
Номинална брзина |
2200 обртаја у минути |
Максимални обртни момент |
1400 Nm |
Максимална брзина обртног момента |
1200-1600 обртаја у минути |
Капацитет танкера |
|
Цистерна за воду |
2500Л, угљенични челик |
Цистерна за пену |
660L, нерђајући челик 304 |
Стандардна конфигурација |
Шахта DN430 са брзим закључавањем/отварањем, аутоматским уређајем за растерећење притиска.
|
ПУМПА ЗА ГАШЕЊЕ ВАТРОГАСА |
|
Тип |
Ватрогасна пумпа нормалног притиска |
Модел |
ЦБ10/60 |
Притисак |
1,0 МПа |
Брзина протока |
60 л/с |
Максимална дубина секције |
≥7 м |
Максимално време секције |
≤45S |
МОНИТОР ЗА ГАШЕЊЕ ПОЖАРА |
|
Модел |
PL8/48 |
Брзина протока |
48 л/с |
Хоризонтална ротација |
0 ~ 360° |
Ротација висине тона |
-45 ° ~ +70 ° |
Називни притисак |
0,8 МПа |
Максимални радни притисак |
1,0 МПа |
Даљине |
Вода ≥70 м; пена ≥60 м |
Кран |
|
Модел |
Палфингер ПК12000 зглобни кран |
Макс. носивост |
6790 кг |
Макс. момент подизања |
11,6 мт |
Макс. хидраулични досег |
14,6 м |
Дужина продужетка |
6,1 м |
Угао окретања |
420° |
Обртни момент |
1,4 м |
Распон аутригера |
4,6 м |
Потребан простор за уградњу (стандардно) |
0,78 м |
Ширина преклопљена |
2,50 м |
Макс. радни притисак |
30 МПа |
Капацитет пумпе |
35 - 50 л/мин |
Тежина дизалице |
1380 кг |
Ваздушне мердевине |
|
Висина продужетка мердевина |
18 м |
★. Систем шасије
● Усвајањем шасије специјалног ватрогасног возила HOWO 4x2 са међуосовинским растојањем од 4500 мм, узима у обзир флексибилност и стабилност, и погодно је за уске путеве и сложене сцене спасавања у градовима.
● Опремљен мотором Sinotruk MC07H.35-60 са максималном снагом од 350 КС (257 kW), испуњава Националне стандарде емисије VI и опремљен је технологијом турбопуњача и међухлађења како би се осигурала стабилност снаге под условима великог оптерећења.
● Усклађени 10-брзински мењач серије Sinotruk HW и ојачане осовине како би се осигурала поузданост и проходност под великим оптерећењима.
● Дворедна кабина, која може да прими 6 особа (укључујући возача) како би се задовољиле потребе тимског рада.
★
Горњи део и функција
● Систем резервоара за воду и резервоара за пену
• Резервоар за воду од угљеничног челика запремине 2500 литара је конфигурисан у средини, који је третиран антикорозивним премазом, са отвором за брзо пуњење водом на врху и вентилом за испуштање резервисаним на дну.
• Резервоар за пену од нерђајућег челика 304 запремине 660 литара, са јаком отпорношћу на корозију и независним системом цеви, може се повезати са воденом пумпом преко пропорционалног мешача, подржавајући гашење пожара пеном А/Б.
• Између резервоара је постављен изолациони слој како би се спречило мешање течности и опремљен је уређајима за приказ нивоа течности и праћење притиска.

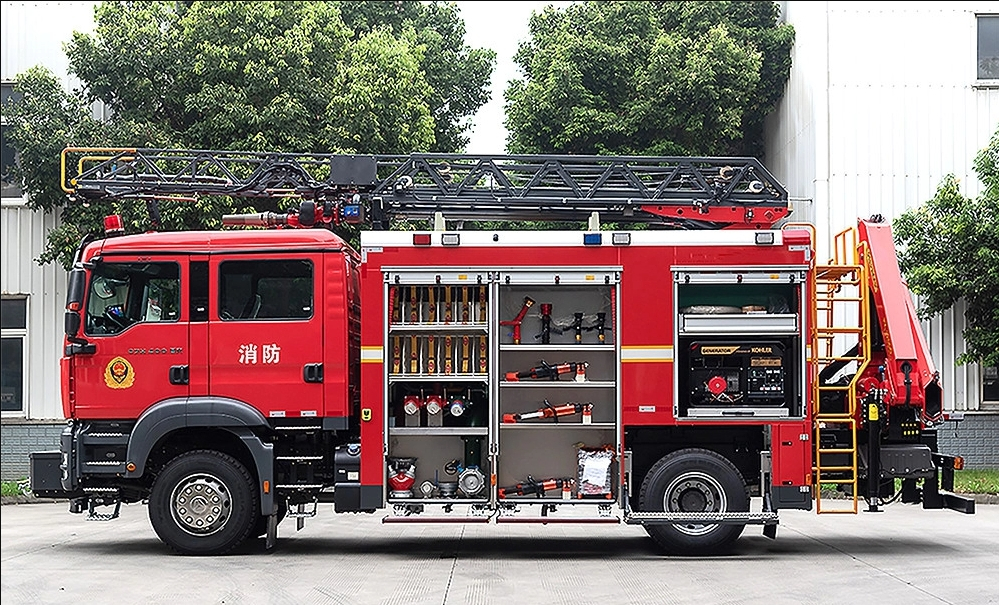

● Распоред кутије за опрему
• Кутије за опрему са обе стране имају дизајн роло врата од легуре алуминијума, која је лагана и отпорна на корозију, а опремљена је подесивим преградама изнутра.
• Стандардни сакупљач воде, филтер за воду, дистрибутер воде, апарат за гашење пожара, ватрогасно црево, пиштољ за пену, ватрогасно црево, ватрогасна секира, лопата, пијук, маказе, кључ, ватрогасно одело, комплет прве помоћи и друга опрема за спасавање, уз подршку за персонализовану конфигурацију.
• Кутија за опрему је опремљена системом осветљења и класификационом етикетом за брз приступ.
● Пумпна станица и систем за гашење пожара
• Просторија са задњом пумпом интегрише ватрогасну пумпу CB10/60, са протоком од 60 л/с (при притиску од 1,0 МПа), дубином усисавања од 7 м, подржава самоусисивање и спољни извор воде, и опремљена је уређајем за вакуумско преусмеравање воде.
• Опремљен цревним интерфејсом и мешачем за пропорцију пене, може да оствари прскање мешавине воде и пене.
● Монитор за кровни пожар
• PL8/48 монитор за пожар има номинални проток од 48 л/с, домет воде ≥70 метара, домет пене ≥60 м и угао нагиба од -45°~+70°, што га чини прилагодљивим сложеним сценама као што су високе зграде и хемијски пожари.
★ . Систем мердевина и крана

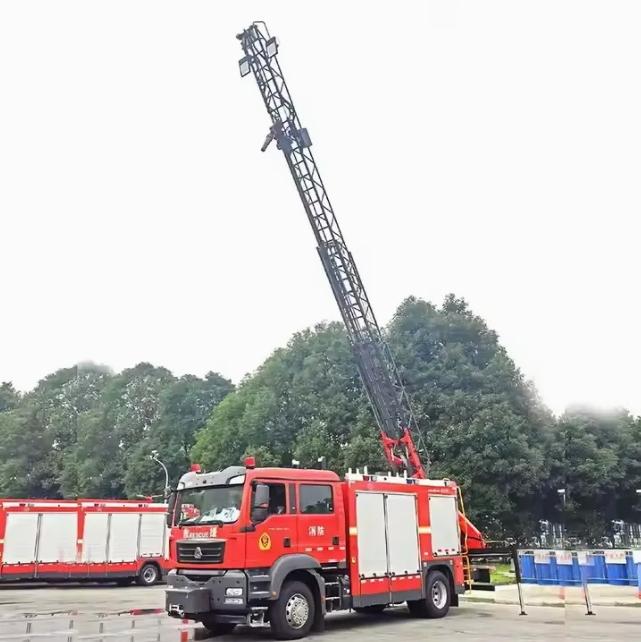

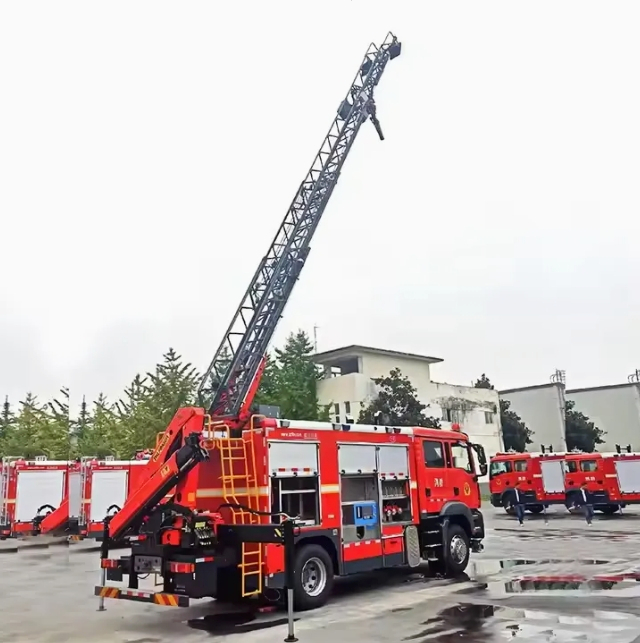

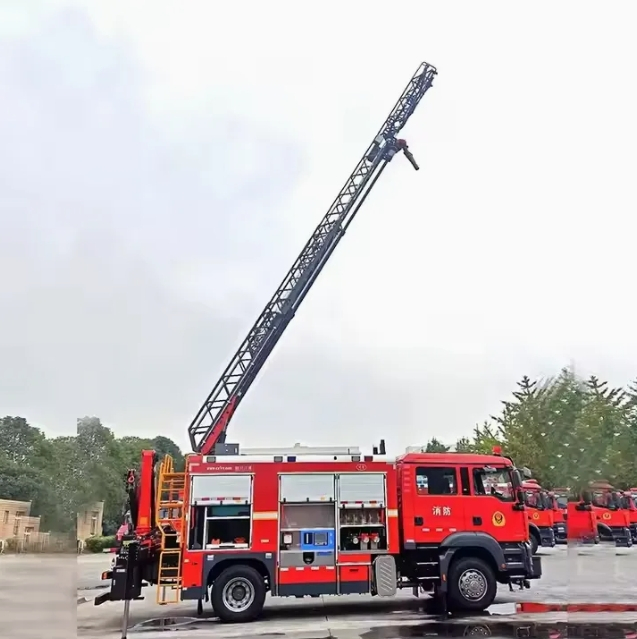

● Мердевине од 18 метара
• Потпуно хидраулично покретане мердевине са равним краком су направљене од легираног челика високе чврстоће, са максималном радном висином од 18 метара и опремљене хидрауличним стабилизационим ногама.

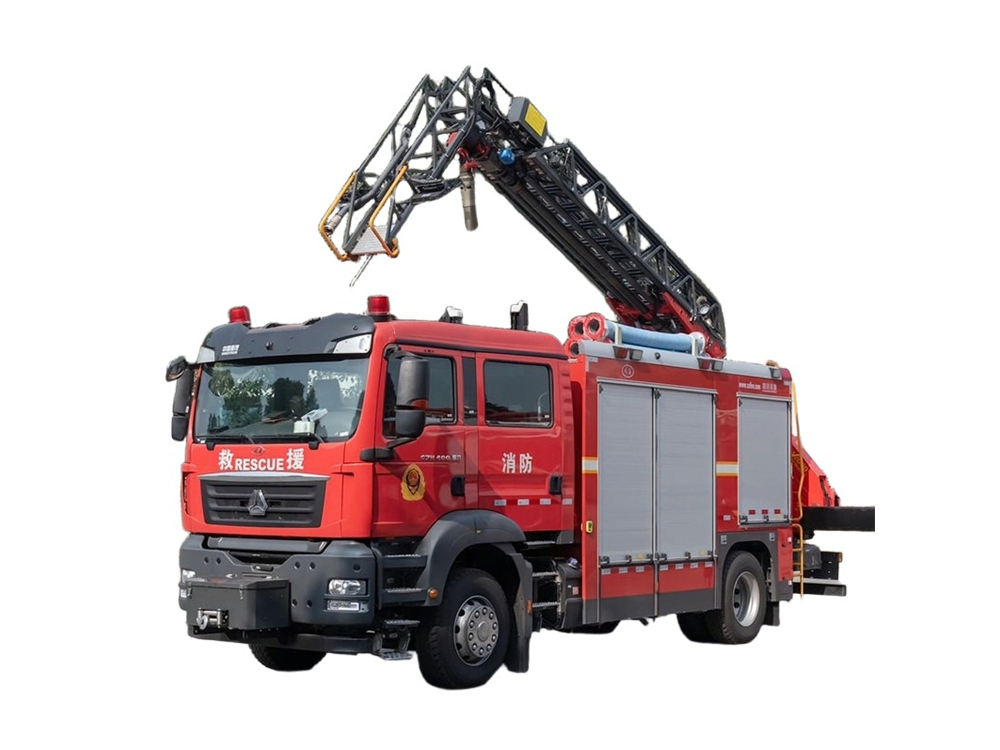

• На крају мердевина је постављена платформа за спасавање, носивости ≥200 кг (на крају), континуиране ротације од 360°, и подржава вертикално подизање и хоризонтално издуживање.
• Кабина је опремљена платформском конзолом + системом за бежично даљинско управљање мердевинама са земље, који подржава заједнички рад две особе.

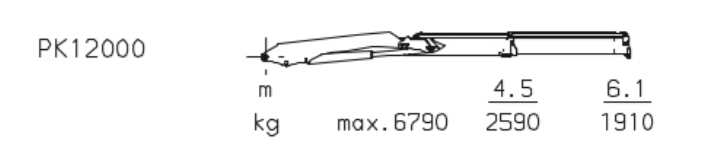

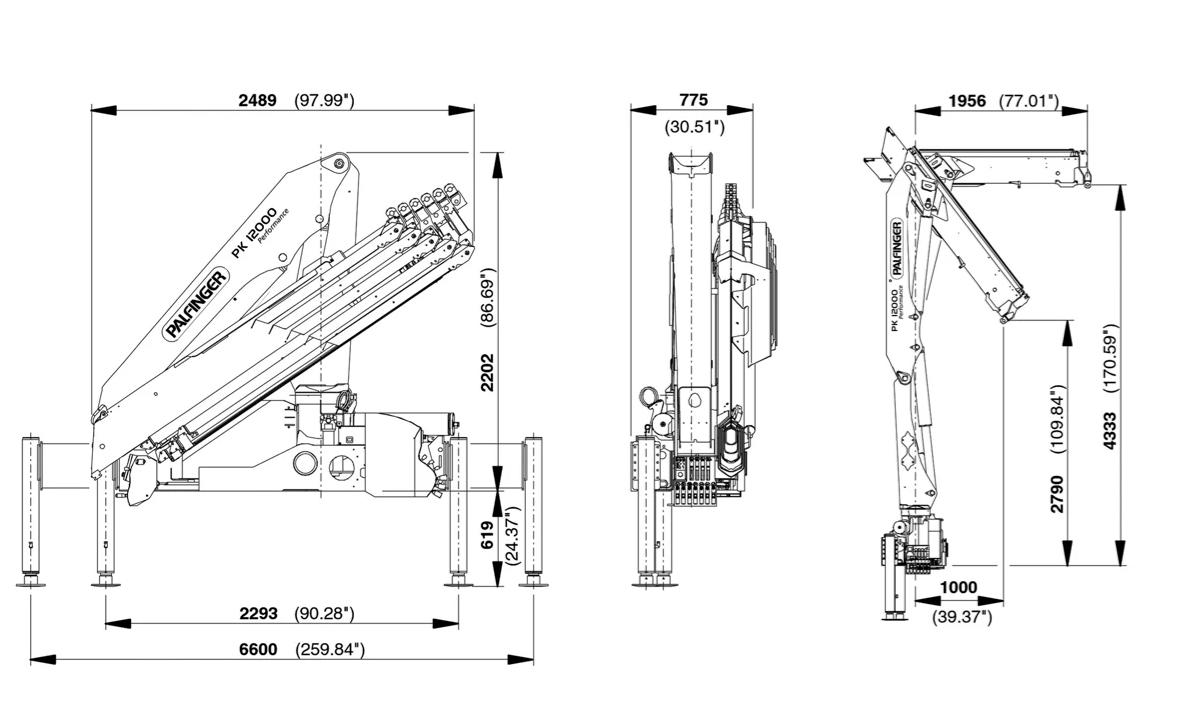

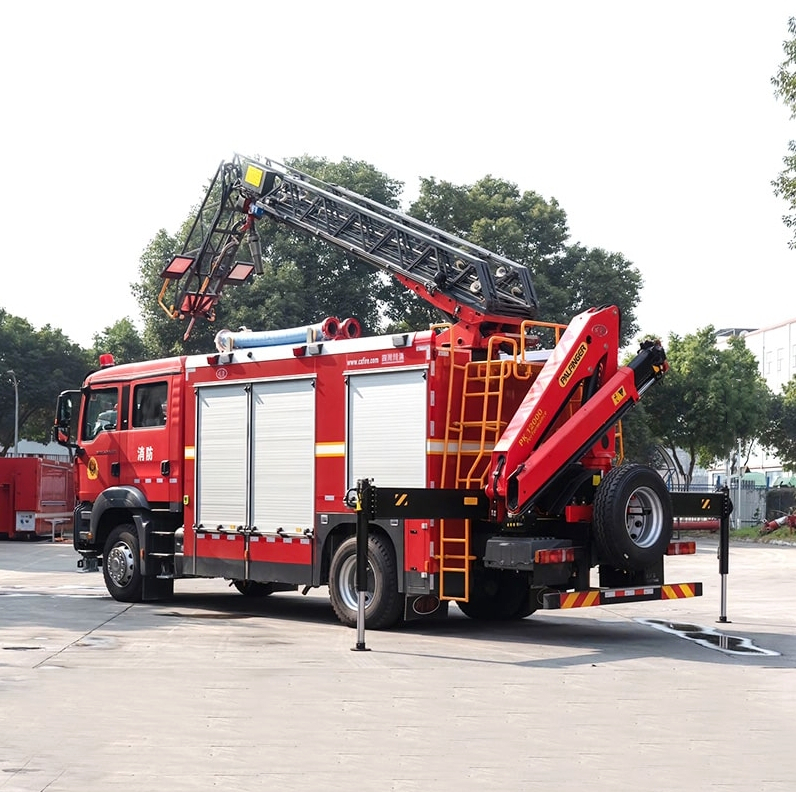

● Палфингер ПК12000 дизалица са склопивим краком
• Максимална тежина подизања 6790 кг, дужина продужетка 6,1 м, максимални обртни момент подизања 11,6 т·м.
• Дизајн склопиве руке подржава ротацију од 420°, погон хидрауличног цилиндра, са прецизном контролом пропорционалног вентила.
• Кран је опремљен бежичним даљинским управљачем и уређајем за кочницу у случају нужде како би се осигурала безбедност рада.
★ Безбедносни и помоћни системи
● Систем упозорења и осветљења
• Кров је интегрисан са упозоравајућим светлима, ЛЕД трепћућим светлима и високотонцима, а у кабини је постављено дугме за окидање аларма са једним дугметом, које подржава синхрони звучни и светлосни аларм.
● Електрични и хидраулични систем
• Усвојен је двокружни хидраулични систем, а мердевине за облаке и кран се независно контролишу без међусобног ометања.
• Опремљене ручном пумпом за хитне случајеве, мердевине за облаке и кран се и даље могу користити када хидраулични систем откаже.
● Хуманизовани дизајн
• Платформа за мердевине у облаку је опремљена заштитним оградама и педалама против клизања како би се осигурала безбедност особља.
● Сценарији примене
• Спасавање високих зграда: Мердевине могу брзо достићи висину од 18 метара и сарађивати са ватрогасним мониторима и платформама за спасавање како би спровеле гашење пожара и евакуацију особља.
• Одлагање последица индустријских несрећа: Дизалица може да подиже тешку опрему или преноси опасне терете, а систем пене може да се носи са хемијским пожарима.
• Реаговање на природне катастрофе: Брзо распоређивање у подручје погођено катастрофом ради обезбеђивања подизања материјала и привремених канала за спасавање.
