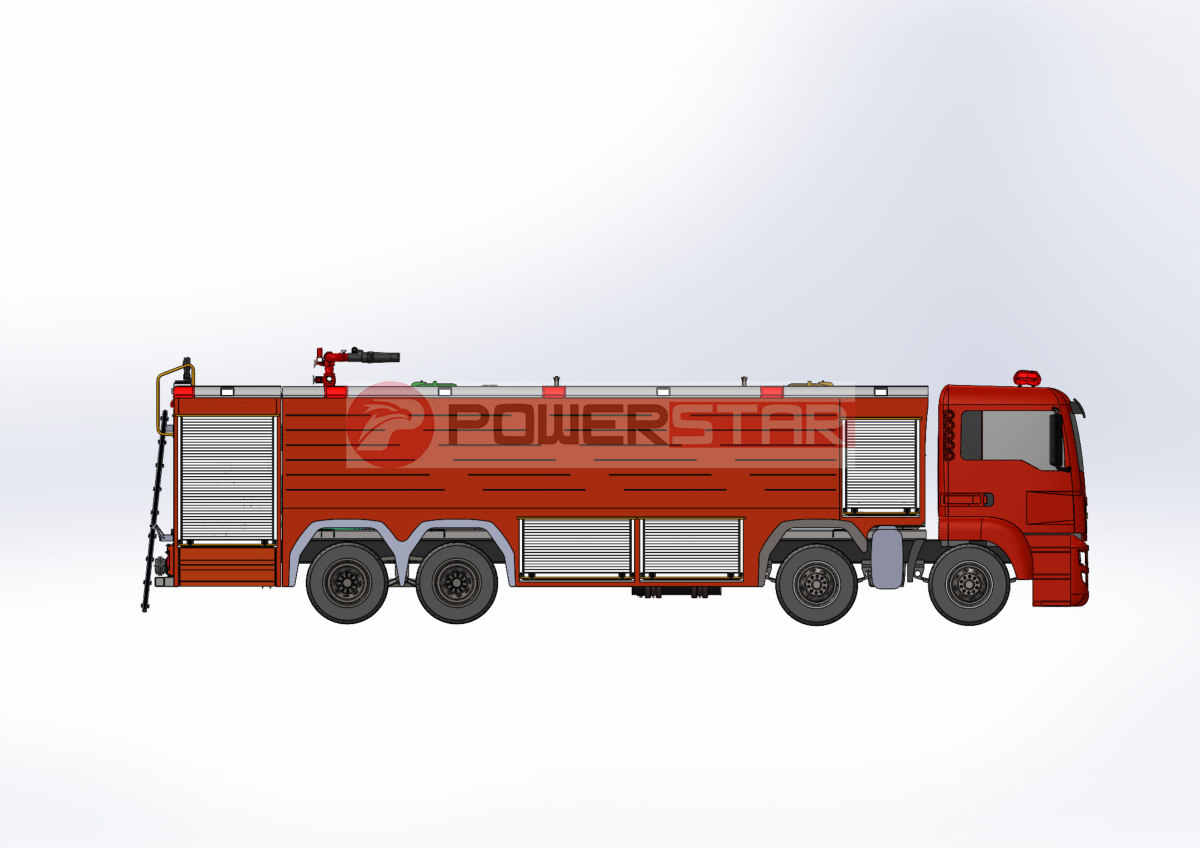

8x4 HOWO petrochemical foam fire truck structure 3D drawing

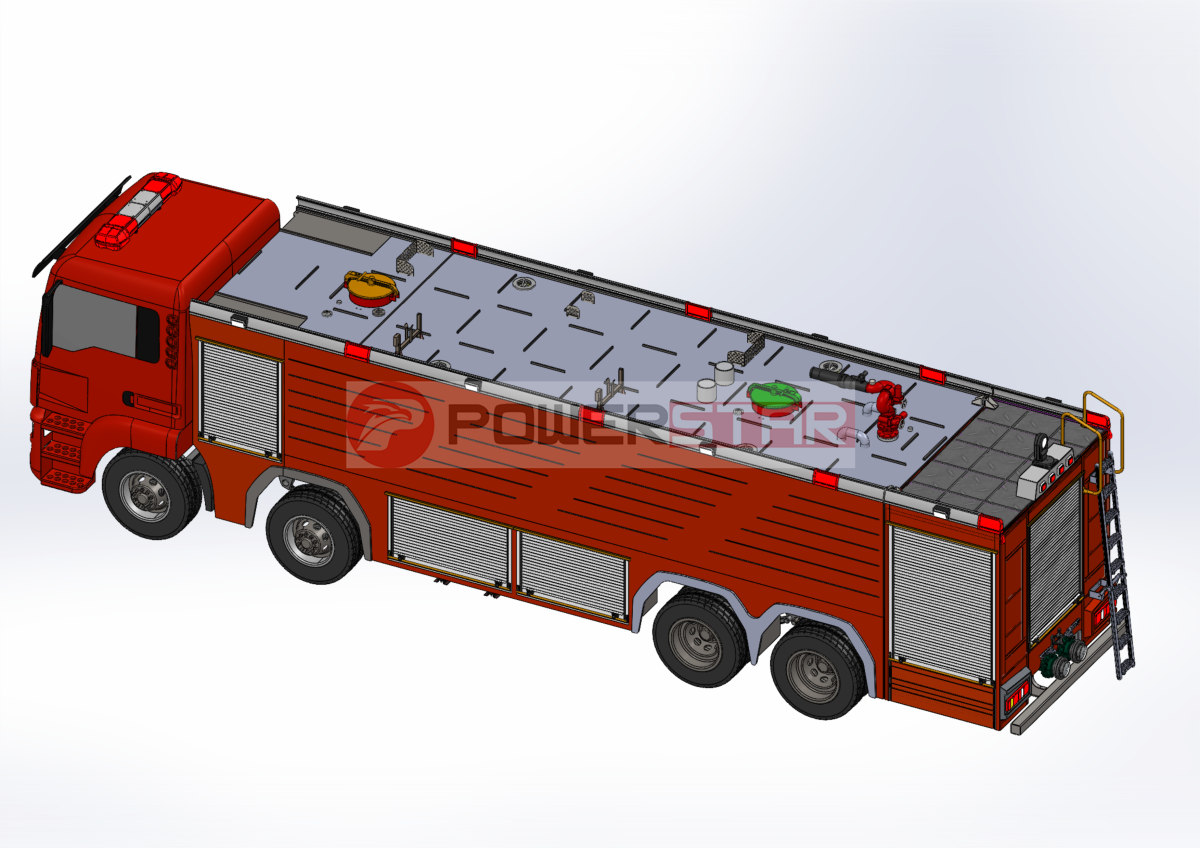

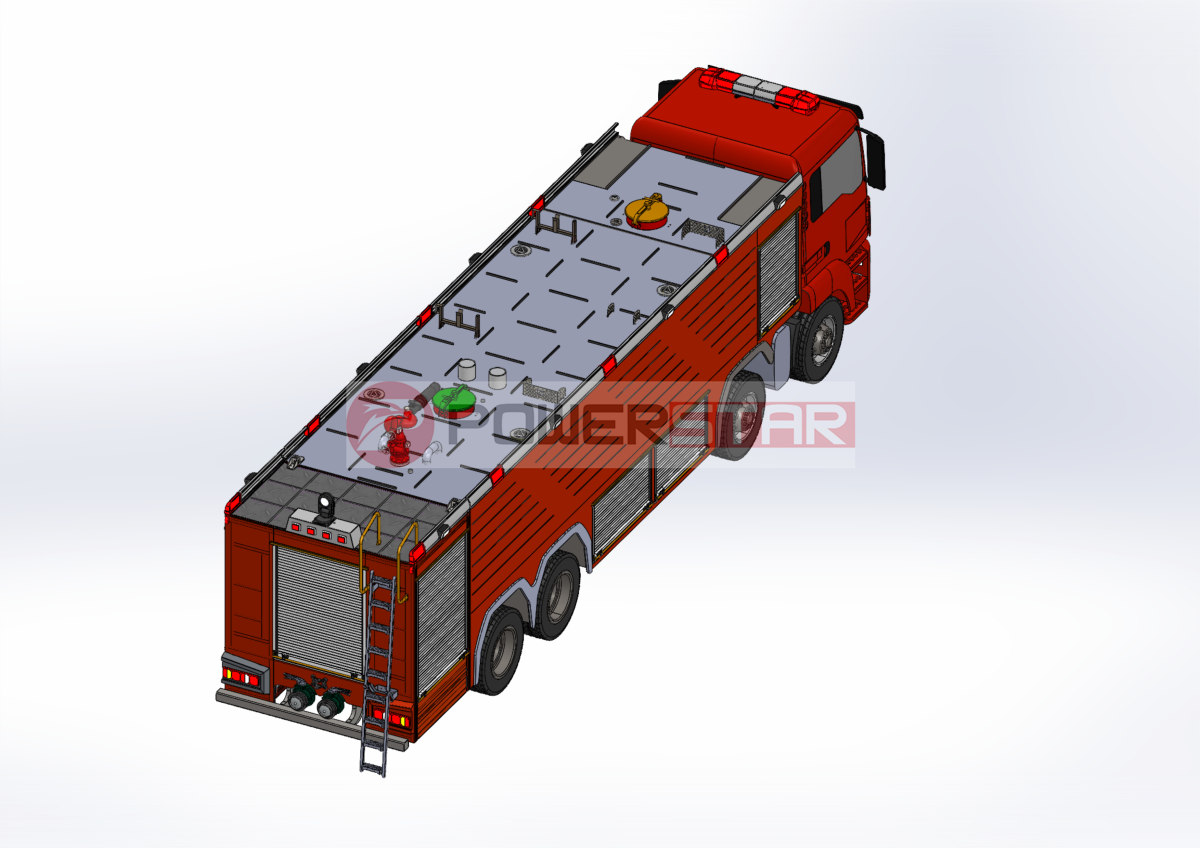

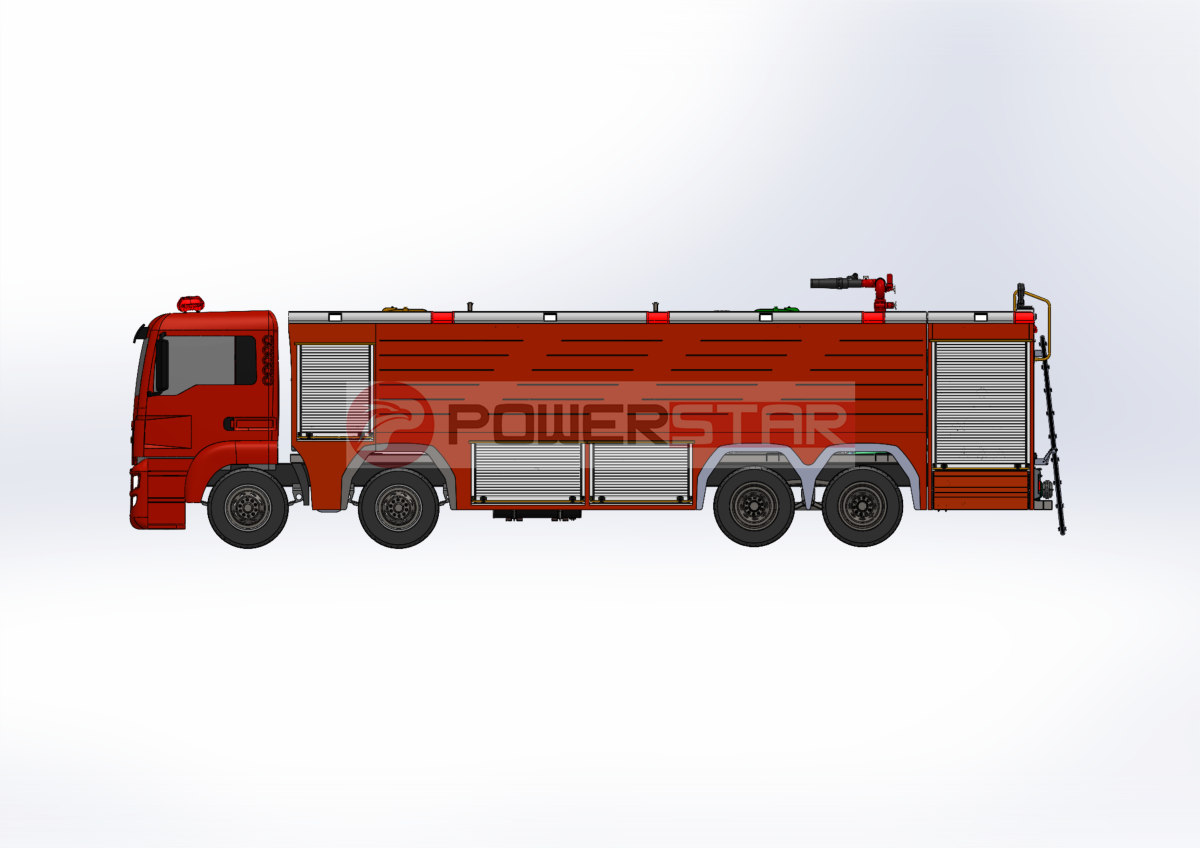

The 3D structural technical drawing of the 8x4 HOWO petrochemical foam fire truck, also named as HOWO Fire truck chassis layout drawing or 8x4 HOWO industrial foam fire truck technical drawing, fully visualizes the overall layout of chassis, liquid tanks, fire-fighting systems and auxiliary equipment for petrochemical fire rescue projects. Based on Sinotruk HOWO heavy-duty 8×4 three-axle chassis, the drawing clearly marks the dual-row crew cab, high-power diesel engine, transmission and load-bearing frame to reflect stable carrying capacity for large-capacity water and foam tanks.     PDF Download: 8x4 HOWO petrochemical foam fire truck structure 3D drawing     Name Model Engine Agent Pump Monitor Control Tools HOWO Fire Vehicle 8x4 heavy duty MC44.16-61 460HP 20,000L Water 5,000L foam CB10/120 PL10/100 Integrated Full Equipped           The HOWO Fire truck upper body drawing displays separated anti-corrosion water tank and foam tank in the middle section, complete with internal baffles, liquid level sensors and overflow protection structures. The rear pump compartment layout shows high-flow fire pump, automatic foam proportioner, integrated hydraulic control panel and all stainless steel piping, highlighting independent or mixed water-foam output functions for oil and chemical fires.   8x4 HOWO combined agent fire fighting vehicle engineering drawing   8x4 heavy-duty foam water fire truck CAD drawing   8x4 petrochemical foam fire truck 2D & 3D drawing   12 wheels HOWO Fire truck chassis layout drawing   The vehicle's upper body features a fully sealed structure. Unlike other foam fire trucks, it does not have fire equipment boxes around the perimeter of the body; instead, it has two or more small equipment boxes on the left and right side guards. The body uses an internal tank-type structure design, with a total tank volume of 25 cubic meters, including a 20-cubic-meter water tank and a 5-cubic-meter foam tank.   8x4 HOWO petrochemical foam fire truck   Heavy duty 8x4 fire tender with foam tank Fire equipment on board   Fire control panel   Food Processing & Catering     Roof-mounted electric fire monitor, side tool cabinets, suction and discharge pipelines are all labeled with dimensional data. This detailed 8x4 HOWO industrial foam fire truck technical drawing supports factory production, customer technical review and project tender submission, helping clients intuitively grasp structural logic, maintenance positions and equipment matching, and verifying full compliance with high-risk petrochemical plant fire protection standards.

As one of China’s most professional manufacturers of dry powder and foam combined fire trucks, POWERSTAR TRUCKS integrates independent R&D, precision manufacturing and full customized service, delivering reliable multi-agent fire-fighting vehicles to municipal fire brigades, petrochemical plants, LNG terminals, ports, mines and industrial parks worldwide.   HOWO Dry Powder Fire Trucks Factory Engineering Drawing, also called as HOWO dry powder fire vehicle design drawing or HOWO Foam dry powder fire engine technical drawing, it's based on differenet customer request. Before fire truck production, we should concern the truck working conditon and detail application.     PDF Download: HOWO Dry Powder Fire Trucks Factory Engineering Drawing       Name Model Engine Agent Pump Monitor Control Tools HOWO Fire Vehicle 6x4 371HP 6000L Water 2000L foam 2000L powder CB10/100 PL8/64 Integrated Full Equipped       POWERSTAR TRUCKS: China’s Leading Professional Manufacturer of Dry Powder & Foam Combined Fire Trucks   HOWO Dry Powder Fire Trucks Factory Engineering Drawing   ▶Truck Model : 6x4 HOWO Foam Water Dry Powder Fire Vehicle CAD drawing ▶Speficiation :  6000 L water + 2000 L foam + 2000 L Dry powder ▶Application Area : Fire resuce department / Municipal fire bureau Origial HOWO Fire chassis cab   CAD Design fire vehicle   Simple and durable         100% Facotry CAD drawing HOWO dry powder-foam-water combined fire trucks adopt mature heavy-duty chassis ranging from 6×4 to 6×6, fully complying with international road regulations and tropical coastal working standards. Equipped with independent corrosion-resistant water tanks, foam tanks and nitrogen-driven dry powder tanks, the vehicles support three extinguishing media working independently or simultaneously.        100% Facotry Strict Testing Every HOWO Dry powder fire vehicle from powerstar trucks undergoes strict hydraulic performance, pump endurance, monitor range and salt-fog aging tests on our dedicated fire truck hydraulic performance testing system before delivery. Key components including main fire pumps, remote-controlled roof monitors, automatic foam proportioners and stainless steel piping use anti-corrosion SS316L and bronze materials, adapting to high-temperature, high-humidity and salt-spray environments in Southeast Asia, Africa and Latin America.          POWERSTAR TRUCKS supports full personalized configuration, covering adjustable tank volumes, automatic transmission, multi-specification fire monitors and bilingual safety marking. All products pass CE and relevant fire protection certification. We offer a minimum 24-month global warranty, local after-sales response teams and a 10-year spare parts supply commitment for overseas clients.   2026 Brand new HOWO Brand nitrogen dry powder Fire truck CAD drawing  2026 ...

ISUZU 4x4 RIV возило за спасавање и гашење пожара са платформомтакође назван 4x4 Rapid Responder на Isuzu Pickup или Isuzu Rescue и RIV, представља лако и окретно мало ватрогасно возило за хитне интервенције. Његова компактна величина и одлична маневарска способност омогућавају му да се лако креће уским сеоским путевима, планинским стазама, стамбеним улицама, приступним путевима индустријских паркова и школским путевима до којих је тешко да стигну тешка ватрогасна возила.     ▶Модел камиона: 4x4 Rapid Responder на ISUZU Pickup CAD цртежу ▶Sпецификација: 600 L воде + 200 L пене ▶Област примене: ватрогасна служба за спасавање / општински ватрогасни биро     Преузимање PDF-а:ISUZU 4x4 RIV Rescue Fire Pickup Design Drawing.pdf   Назив Модел Мотор Средство Пумпа Бацач Управљање Алати Isuzu ватрогасни Pickup 4x4 за теренску вожњу 4KH1/143HP 600L воде 200L пене JBQ5.5 PL8/24 Интегрисано Потпуно опремљено       Powerstar ISUZU 4x4 RIV ватрогасни Pickupкористи ISUZU 2026 модел теренске pickup шасије, оригинални ISUZU 4KH1 дизел мотор од 143HP, ISUZU ручни мењач са 5 брзина, пнеуматике 265/60R18, са ABS-ом и клима уређајем. Надградња има резервоар за воду од 600L и резервоар за пену од 200L, високоефикасну ватрогасну пумпу и ватрогасни бацач.Може се користити као помоћно возило за хитне интервенције на аеродромима, у рударским подручјима и индустријским парковима, брзо стижући до жаришта пожара недоступних великим ватрогасним возилима, попуњавајући празнине у реаговању на хитне случајеве и омогућавајући брз долазак и ефикасно деловање.   ISUZU ватрогасни Pickup предњи леви поглед ISUZU RIV предњи десни поглед     Ватрогасно спасилачки Pickup задњи леви поглед 4x4 ватрогасни Pickup задњи десни поглед                 Купац тестира 4x4 Rapid Responder на ISUZU Pickup у фабрици:   Тестирање баца�

ISUZU 4x4 теренски ватрогасни камионису специјално пројектовани и произведени на основу оригиналне ISUZU технологије шасије камиона, са опционим моделима шасије QL1070BUHWY са међуосовинским растојањем 3360mm и QL1070BUKWY са међуосовинским растојањем 3815mm, опремљени мотором од 120HP и запремином 2999ml, упарени са ручним мењачем MSB са 5 брзина за ефикасан пренос снаге и мању потрошњу горива. Модел са 4x4 теренским погоном са дугметом за контролу у кабини за рад у дивљим подручјима, комплетним сетом алата за гашење пожара и спасавање, све то чини новопројектовани ISUZU NKR 4x4 AWD ватрогасни камион идеалним возилом за спасавање у дивљим подручјима.   Преузимање PDF-а: Пројектни цртеж ISUZU NKR 4x4 теренског ватрогасног и спасилачког камиона   Назив Модел Мотор Агент Пумпа Монитор Контрола Алати Isuzu ватрогасни камион 4x4 теренски 4KH1CN6LB 120HP / 2999cc 2000L воде 500L пене CB10/30 PL8/24 Интегрисано Потпуно опремљено   ISUZU 4x4 теренски ватрогасни камион за гашење шумских пожара   Како се производи ISUZU NKR 4x4 теренски ватрогасни камион за гашење пожара у дивљим подручјима? ⇓ ISUZU ватрогасни камион за дивља подручја је специјално пројектовани 4x4 теренски ватрогасни камион који се користи за гашење шумских пожара. У потпуности се ослања на напредне карактеристике ISUZU NKR 4x4 теренске шасије камиона, а свака шасија камиона модификована у 4x4 погон пролази тестирање у дивљим подручјима, укључујући пењање по планинама са углом нагиба већим од 40 степени, као и извлачење из блата, док ваздушни контролни вентил у кабини омогућава погоднију промену: модел погона 4x2 / 4x4 велика брзина / мала брзина опционо Назив ISUZU ватрогасни камион Кабина NKR, опциона боја и фарбање Вожња LHD 4x4 теренски Мотор дизел мотор 4KH1CN6LB, 120HP и запремина може бити 2999cc Мењач MSB ручни тип са 5 брзина, 5F и 1R Међуосовинско растојање 4500 mm Guma 7.00R16, 6+1 jedinica   Nakon testiranja na divljini, šasija ISUZU 4x4 terenskog kamiona biće u POWERSTAR fabrici za dizajn i proizvodnju nadgradnje vatrogasnog vozila, prilagođeni rezervoar za vodu od 2000 litara i rezervoar za penu od 500 litara, sve od materijala od nerđajućeg čelika 304, unutrašnjost dizajnirana sa pregradama. Sandvič PTO dobija snagu iz MSB 5-stepenog manuelnog menjača i prenosi je na zadnje montiranu CB10/30 vatrogasnu pumpu preko vratila, na vrhu montiran PL8/24 monitor za vodenu penu, detaljne specifikacije i 3D crteži su u nastavku: Kapacitet Rezervoar za vodu 2000L i rezervoar za penu 500L Materijal rezervoara Nerđajući čelik SS304, debljina 4mm Vatrogasna pumpa Vrhunski kineski brend, model CB10/30 Proticanje: 30 L/s Pritisak: 1,0 Mpa Brzina rotacije: 3050±50 rpm Radna snaga: 49 kW Samousisna visina: 3-7m Vatrogasni monitor Vrhunski kineski brend, model PL8/24 Proticanje: 24 L/s Pritisak: 0,8-1,0 Mpa Pozicija: Montiran na vrhu Bojenje 100% prilagođeno bojenje i logotipi     3D crtež ISUZU 4x4 vatrogasnog kamiona   3D crtež ISUZU 4x4 terenskog kamiona za spasavanje i gašenje šumskih po...

Молдавија хитна служба Isuzu ватрогасни пикапТакође назван Isuzu пикап за ватрогасно спасавање или Isuzu RIV пикап, комбинује високу покретљивост са снажним теренским способностима, прилагођавајући се различитим потребама спасавања. У градовима могу окретно да се крећу уским улицама и подземним паркинзима, брзо вукући неисправна возила; на сложеним теренима могу продрети у планинска и песковита подручја ради потраге и спасавања људи и транспорта опреме.   Поред тога, могу се модуларно преобликовати у мала ватрогасна возила, возила за хитно напајање електричном енергијом, возила за одводњавање и контролу поплава, учествујући у почетном гашењу пожара, обезбеђивању снабдевања електричном енергијом и управљању градским поплавама, што их чини високо ефикасном опремом за хитно спасавање и комунално инжењерство.     Дељење цртежа Isuzu ватрогасног пикапа хитне службе у Молдавији   Дељење цртежа Isuzu ватрогасног пикапа хитне службе у Молдавији     Поправке након саобраћајних незгода на брзим путевима ISUZU пикап возила за спасавањеISUZU пикап возила за спасавање, са својим компактним и окретним каросеријама, могу брзо стићи до места несреће на ауто-путу. Могу померати покварена или оштећена возила подизањем и вучом, а уз помоћ уграђених алата за демонтажу, комплета за прву помоћ, апарата за гашење пожара и друге опреме, могу помоћи у спасавању заробљених људи, гашењу почетних пожара, ефикасном рашчишћавању путева и обезбеђивању реда у саобраћају на ауто-путевима и безбедности возача и путника.     Поправке хитних линија Возила за спасавање и хитне интервенције пикап марке ISUZU, опремљена генераторима и алатима за поправке, могу подржати хитне поправке линија и обезбедити брзу обнову комуникационих мрежа, што их чини важном снагом у подршци хитним комуникацијама.     Спасавање након земљотреса После земљотреса, ISUZU 4X4 пикап камиони, са својим снажним теренским способностима, продрли су дубоко у подручје катастрофе, носећи опрему за рушење и детекцију живота ради потраге за заробљеним људима, транспорта хитних залиха, а такође служећи као привремени командни и енергетски чворови за обнављање виталних линија у зони земљотреса.     Спасавање након саобраћајних незгода ISUZU пикап возила за хитне службе брзо стижу на место саобраћајне незгоде ради постављања упозорења на лицу места, спасавања повређених, рашчишћавања пута и контроле саобраћаја, сарађују у обради незгоде и хитним радњама, брзо обнављају друмски саобраћај и чине све што је могуће да обезбеде безбедност и ефикасност спасавања након незгода.         Списак опреме за хитно спасавање ISUZU пикап ватрогасног возила   Категорија Назив опреме Спецификација Количина Намена Ниво конфигурације Систем за гашење пожара и снабдевање водом Ватрогасна пумпа монтирана на возило Средњи и ниски притисак 1,0~2,0MPa 1 сет Снабдевање водом под притиском на местима пожара Обавезно   Ватрогасно црево Φ65 20m по ролни 4~6 ролни Пренос воде и повезивање Обавезно   Двонаменска ватрогасна млазница са правим млазом и...

Градско главно возило за гашење пожара Sinotruk Sitrakтакође познато као возило цивилне одбране за гашење пожара марке HOWO или камион ватрогасне службе града на HOWO шасији, које производи наша компанија, изграђено је на шасији камиона класе 2 ZZ5206N471GF5 коју производи Jinan Truck Co., Ltd. из China National Heavy Duty Truck Group. Опремљено оригиналном кабином са два реда седишта, возило може да превози до 6 чланова посаде укључујући возача, пружајући удобно и флексибилно искуство вожње.   Преузимање PDF-а:3D цртеж дизајна градског возила за спасавање у пожару SITRAK   Цртеж дизајна градског возила за спасавање у пожару SITRAK   Возило за гашење пожара цивилне одбране марке HOWO опремљено је уграђеним системом пене са компримованим ваздухом WIT-CAFS-PRO-60/100, који има једноставно руковање и потпуно аутоматску прецизну микрокомпјутерску контролу стварања пене у реалном времену, заједно са вишеструким системима заштите и аларма. Ватрогасци могу једноставно изабрати различите врсте пене за гашење пожара, као што су сува и мокра пена, помоћу тастера у складу са сложеним условима на месту пожара. Овај систем је унапред напуњен концентратима пене класе A и класе B, што омогућава ефикасно гашење и контролу пожара класе A и класе B уз одличне еколошке перформансе, чиме се значајно повећава ефикасност гашења пожара возила.       Главне спецификације ватрогасног камиона на HOWO шасији: Ставка Спецификација Модел CS5180GXFAP60／S6 Укупне димензије 9200 × 2520 × 3600 mm Укупна маса возила 18450 kg Капацитет течности 4500 L (вода); 600 L (пена класе A); 1000 L (пена класе B) Максимална брзина 110 km/h Називни проток ватрогасне пумпе 60 L/s @ 1.0 MPa Називни проток ватрогасног топа 48 L/s @ 0.8 MPa Домет ватрогасног топа ≥70 m (вода); ≥60 m (пена класе B) Спецификација предњег витла Максимална вучна сила: 75 kN; Тип погона: електрични Спецификација подизног светла Максимална висина подизања изнад тла: ≥8.3 m Улазни угао / излазни угао 15° / 11°   3D цртеж градског возила за гашење пожара SINOTRUK HOWO   3D цртеж градског возила за гашење пожара SINOTRUK HOWO     Капацитет градског возила за гашење пожара SINOTRUK HOWO: Ставка Спецификација Капацитет 4500 L воде; 600 L пене класе A; 1000 L пене класе B Материјал Тело резервоара израђено од плоча од нерђајућег челика 304- Бочне и крајње плоче резервоара: плоче од нерђајућег челика дебљине 3 mm - Горња плоча резервоара: карирана плоча од нерђајућег челика дебљине 3 mm Конструкција Заварена конструкција од челичних плоча са уграђеним преградама против пљускања Опрема - 2 поклопца отвора за човека са уређајима за брзо закључавање и брзо отпуштање- 3 показивача нивоа течности - 3 испусна отвора којима се управља ручним вентилима - 2 прикључка вентила за одзрачивање - 1 уређај за преливање - 1 прикључак за пуњење пеном класе A Технички захтеви У складу са релевантним одредбама XF 39Ватрогасна возила – захтеви и методе испитивања   цртеж ватрогасног возила цивилне одбране марке HOWO   цртеж ватрогасног возила ци...

Корисничко упутство за израду надоградње ватрогасних возила на Isuzu шасији,такође познато као упутство за монтажу надоградње ватрогасних возила на Isuzu шасији, приручник за произвођаче надоградњи ватрогасних возила Isuzu или корисничко упутство за израду каросерије ватрогасног возила Isuzu, представља основни технички водич намењен произвођачима за модификацију ватрогасних возила. Засновано на зрелим комерцијалним шасијама Isuzu, оно се фокусира на цео процес модификације, монтаже и прилагођавања специфичних надградњи за ватрогасна возила, служећи као кључни технички документ који повезује оригинални дизајн шасије са прилагођеним функцијама за гашење пожара.   Директно преузимање: Корисничко упутство за израду надоградње ватрогасних возила на Isuzu шасији             Основни садржај Приручника за монтажу шасије и каросерије ватрогасног возила Isuzu усмерен је на компатибилност шасије. Прво се разјашњавају структурни параметри, подаци о чврстоћи рама, интерфејси за излаз снаге и спецификације електричног система шасија ватрогасних возила Isuzu (укључујући лаке, средње и тешке серије као што су ELF, FVR и GIGA), пружајући прецизне техничке смернице за модификацију надградње.   Друго, детаљно су наведени стандарди уградње наменске надградње за гашење пожара, укључујући спецификације причвршћивања резервоара за воду/пену, захтеве за повезивање противпожарних пумпи (као што је CB серија) и извода снаге, распоред цевовода и стандарде заптивања, као и монтажне димензије и стандарде носивости кутија за опрему, водених топова и друге опреме, чиме се обезбеђују структурна стабилност и функционална поузданост модификованог возила.

Цртеж ватрогасног возила са пеном ISUZU QL1070BUKWY, такође познат као цртеж ватрогасног возила са пеном Isuzu или цртеж ватрогасног возила за спасавање Isuzu, састоји се од компоненти као што су шасија Isuzu QL1070BUKWY, резервоари за воду и пену, ватрогасна пумпа, систем цеви и систем инструмената и електричне енергије. Ватрогасно возило са цистерном за пену на шасији компаније Isuzu опремљено је одвојивим задњим мердевинама од легуре алуминијума, а пумпна просторија се налази на задњем делу возила. Цистерне имају заварену конструкцију од челичне плоче, са капацитетом воде од 1,36 кубних метара и капацитетом пене од 0,5 кубних метара. ▶ Модел камиона: ISUZU ватрогасно возило са пеном ▶ С Спецификација: 1500 л воде + 500 л пене ▶ Област примене : Ватрогасна служба за спасавање / Општинска ватрогасна служба Камионска ставка Спецификација Локација пројекта ISUZU 4x2 ватрогасно возило са пеном 1500 литара, 500 литара Ватрогасно-спасилачка служба Цртеж ватрогасног возила за тендере са пеном ISUZU QL1070BUKWY Ставка Спецификација Модел возила ЦС5070ГКСФПМ20/К6А Укупне димензије 6800×1990×2990 мм Бруто маса возила 6800 кг Капацитет течности 1500 л (вода); 500 л (пена) Максимална брзина 95 км/х Номинални проток ватрогасне пумпе 30 л/с при притиску од 1,0 МПа Номинални проток монитора за ватру 24 л/с при притиску од 0,8 МПа Домет за мониторе пожара ≥55 м (вода); ≥42 м (пена) Угао прилаза / Угао одласка 24° / 14° Дељење техничког цртежа нових ватрогасних возила са воденом пеном ISUZU 2000L Дељење CAD цртежа возила за ватрогасну пену ISUZU из 2026. године Дељење цртежа ватрогасног возила са кабином и шасијом ISUZU из 2026. године Оригинални технички цртеж за Исузу ватрогасно возило са пеном Технички цртеж ватрогасног возила са резервоаром од пене Isuzu шасије Резервоар за воду ватрогасног возила са пеном Исузу је направљен од висококвалитетне плоче од угљеничног челика са антикорозивним третманом на унутрашњем зиду, док је резервоар за пену направљен од нерђајућег челика 304. Ватрогасно возило је опремљено ватрогасном пумпом модела CB10/30 и монитором за пожар двоструке намене модела PL8/24. Ставка Спецификација Модел шасије Исузу 600П QL1070BUKWY, Кина, Национална емисија степена VI Тип погона 4×2 Међуосовинско растојање 3815 мм Максимална брзина 115 км/х Модел мотора 4KH1CN6LB Називна снага 88 kW Бруто маса 7020 кг Предњи поглед на ватрогасно возило ISUZU Тендер за пену, поглед са предње стране Поглед од позади возила за ватрогасце са пеном Ставка Спецификација Капацитет 1360 л (вода); 500 л (пена) Материјал Резервоар за воду: плоча од висококвалитетног угљеничног челика са унутрашњом антикорозивном заштитом. - Доња плоча: плоча од угљеничног челика дебљине 4 мм - Бочне плоче и крајње плоче: плоча од угљеничног челика дебљине 3 мм - Горња плоча: карирана плоча од угљеничног челика дебљине 3 мм Резервоар за пену: плоча од висококвалитетног нерђајућег челика. - Доња плоча: плоча од нерђајућег челика дебљине 4 мм - Бочне плоче и завршне плоче: плоча од нер...

Ватрогасно возило Dongfeng Nissan RIV CS5030TXFQC15 је модификовано на бази Dongfeng Nissan ZN1033UCM6A 4WD пикапа. Комплетно возило се углавном састоји од шасије пикапа са двоструком кабином, високом управљивошћу, упозоравајућим светлима, унутрашњим извлачним преградама за опрему и другим компонентама. Донгфенг Ниссан РИВ ватрогасни пикап ▶ Модел камиона: Донгфенг Ниссан Ресцуе Фире пицкуп ▶ С Спецификација: Брзо спасавање ▶ Област примене : Ватрогасна служба за спасавање / Општинска ватрогасна служба Камионска ставка Спецификација Локација пројекта ДОНГФЕНГ НИСАН 4к4 Фире пицкуп Опрема за осветљење и противпожарну опрему Ватрогасно-спасилачка служба Основна сврха: 01： Користи се за превоз опреме и материјала за хитне случајеве спасавања у изненадним природним катастрофама, безбедносним несрећама, пожарима и другим ванредним ситуацијама. 02： Војска, специјална служба јавне безбедности, ватрогасна спасилачка подршка. прелом странице Ставка Спецификација Укупне димензије (мм) 5537 × 1850 × 1950 Тежина празног возила (кг) 2205 Бруто тежина возила (кг) 2580 Снага мотора (kW) 122 Број станара 2+3 Максимална брзина (км/х) 155 Угао прилаза / Угао одласка (°) 33 / 25 Специфична снага (kW/T) 47,29 Стандард емисије GB18352.6-2016 Кина II Хитна поправка 03: Инспекција и хитне поправке цевовода за нафту, хемијску индустрију, природни гас, водоснабдевање и снабдевање електричном енергијом. 04: Превоз опреме и материјала за хитне поправке и одржавање кварова на опреми као што су високонапонски далеководи и трансформаторски водови, аутопутеви и рудници. Нисанов ватрогасни пикап, предњи поглед Бочни поглед на ватрогасно прикупљање Сакупљач ватре са задње стране Документи на броду Ставк

FOTON 4x4 1500L ватрогасно возило Возила за брзу интервенцију, такође названа FOTON спасилачки пикап или Foton брзо ватрогасно возило, широко се користе у разним сценаријима хитног спасавања због своје високе мобилности, снажних теренских способности и флексибилних модификација, а посебно су погодна за сложене терене и уске просторе до којих је тешко доћи традиционалним великим ватрогасним возилима. The фотон ватрогасни апарат Опремљено је задњим мердевинама од алуминијумске легуре (уклоњивим), са просторијом за пумпу која се налази на задњем делу возила. Резервоар је заварен од челичне плоче и направљен од висококвалитетне плоче алуминијумске легуре, са капацитетом воде од 1,5 кубних метара. Возило је опремљено противпожарном пумпом CB10/30 и монитором за воду за гасове пожара PS8/30W. Технички цртеж возила за брзу интервенцију FOTON 1500L ▶ Модел камиона: FOTON 4x4 RIV пикап за спасавање ▶ С Спецификација: 1500 литара воде ▶ Област примене : Ватрогасна служба за спасавање / Општинска ватрогасна служба Камионска ставка Спецификација Локација пројекта ФОТОН 4x4 РИВ пикап 1500 литара, мотор од 190 КС Ватрогасно-спасилачка служба ФОТОН ЦАД цртеж ватрогасног камиона за спашавање ФОТОН ЦАД цртеж ватрогасног камиона за спашавање Бочни поглед на Фотон РИВ Бочни поглед на Фотон ватрогасца Поглед од позади ватрогасног возила Фотон Ставка Спецификација Модел возила ЦС5040ГКСФСГ15/Б6Б Укупне димензије 5080 × 1940 × 2640 мм Максимална укупна маса 4130 кг Капацитет течности 150 л (вода) Максимална брзина 135 км/х Номинални проток ватрогасне пумпе 30 л/с при притиску од 1,0 МПа Номинални проток монитора за ватру 30 л/с при притиску од 0,8 МПа Домет монитора за ватру ≥ 60 м (вода) Угао прилаза / Угао одласка 28° / 23° Слика фабрике за превоз пожара опремљене FOTON RIV-ом Слика фабрике за превоз пожара опремљене FOTON RIV-ом Слика фабрике за превоз пожара опремљене FOTON RIV-ом FOTON Опрема за гашење пожара на броду : Категорија Не. Име Спецификација Кол. Јединица Напомене Опрема за гашење пожара 1 Усисно црево ДН100 8 м Тип са навојем 2 Цедиљка FLF100 1 рачунар Тип са навојем 3 Разделник воде FII80/65×2-1.6 1 рачунар Тренутно спајање 4 Водени колектор JII100/65×2-1.6 1 рачунар Унутрашњи навој за тренутно спајање 5 Ватрогасно црево 13-65-20 6 котрљати Нормални притисак; тренутно спајање 6 Ватрогасно црево 13-80-20 2 котрљати Нормални притисак; тренутно спајање 7 Ватрогасно црево 13-65-5 1 котрљати Тренутна спојница (за спољашње пуњење водом) 8 Редукциони адаптер КЈ65/80 1 рачунар Тренутно спајање 9 Тканина за црево - 4 ком - 10 Мост од црева - 2 пар - 11 Кука за црево - 4 ком - 12 Кључ за надземни хидрант - 1 рачунар - 13 Кључ за подземни хидрант - 1 рачунар - 14 Кључ за усисно црево 100 2 ком - 15 Млазница за затварање правог млаза КЗГ3.5/7.5; 65 1 рачунар Тренутно спајање 16 Равни млаз и млазница за прскање КЛД6.0/6.5И; 65 1 рачунар Тренутно спајање Алати за насилни улазак и спасавање 1 Апарат за гашење пожара 3 кг / АБЦ 1 јединица - 2 Лопата - 1 рачунар - 3 ...
