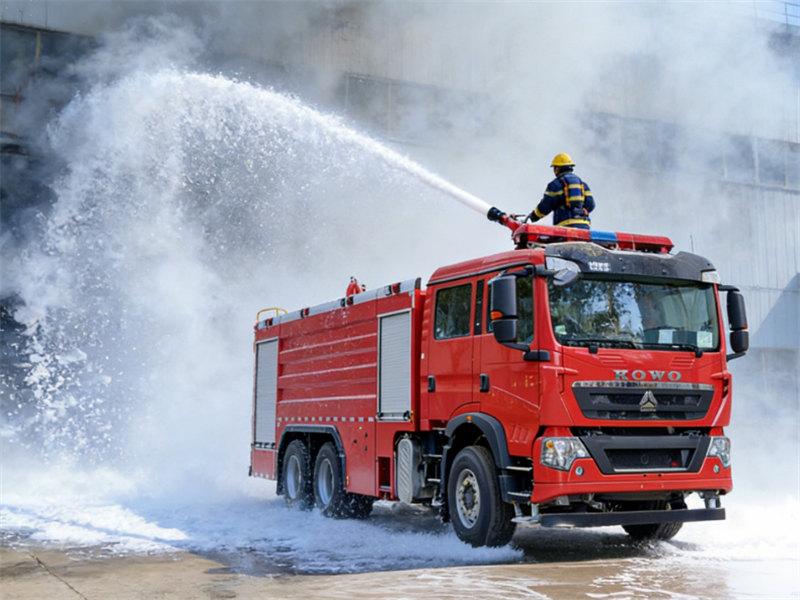

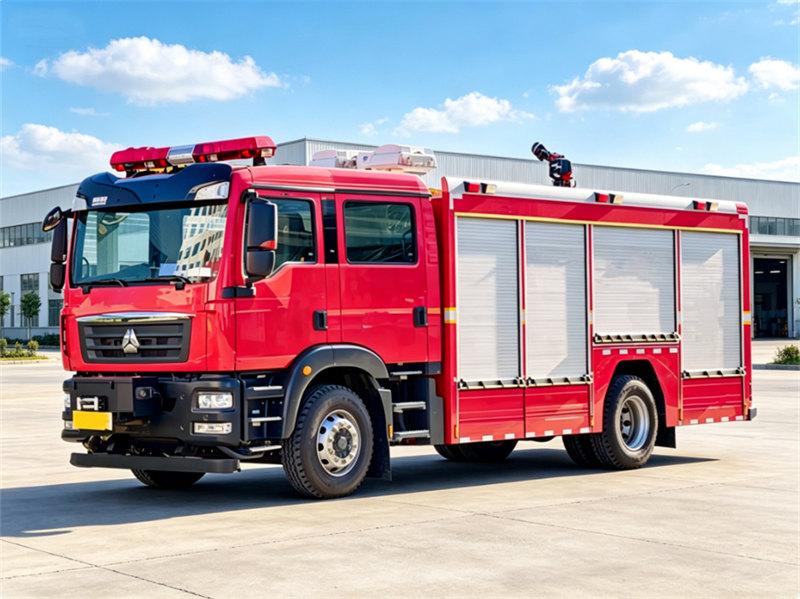

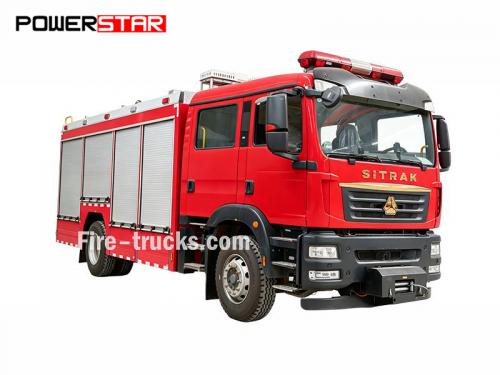

Изграђен на премијум HOWOC5H шасији, тешко ватрогасно возило CAFS са погоном 4x2 испоручује снажне перформансе уз еколошки прихватљиве емисије, обезбеђујући поуздан рад на различитим суровим и сложеним теренима.Опремљено интегрисаном пумпом за воду, системом за дозирање пене и системом за компресију ваздуха, ово возило користи технологију распршивања пене са компримованим ваздухом за ефикасно и брзо гашење пожара. Такође поседује самостални систем за производњу електричне енергије и систем за хитно осветљење пуног опсега, који обезбеђују вишеструко и свестрано осветљење из свих углова ради брзог рашчишћавања пролаза за спасавање у условима пожара.

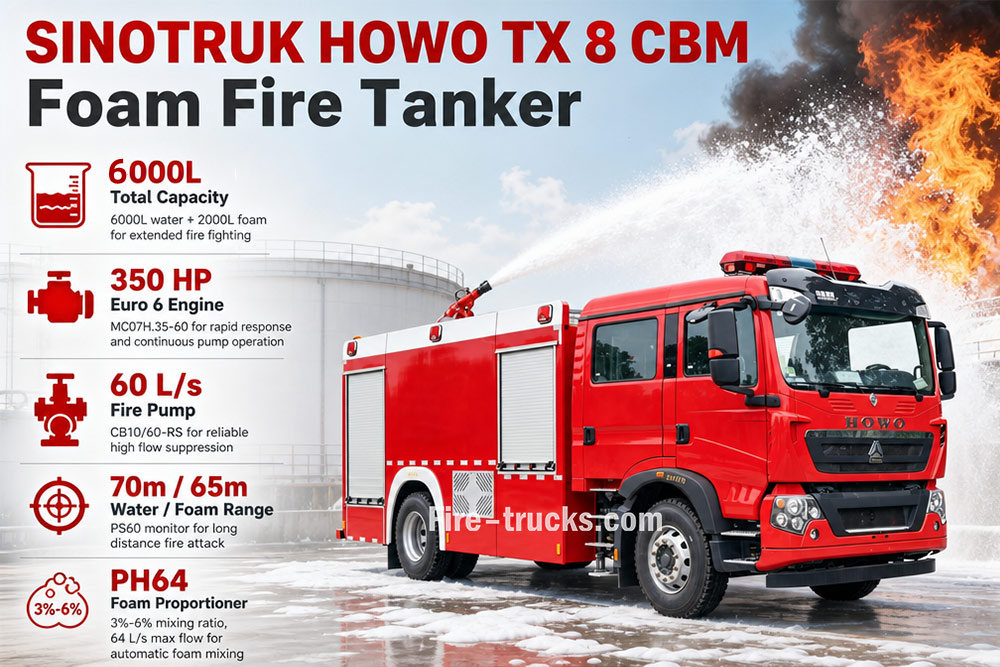

Шасија камиона:
HOWO TX 4×2Радни капацитет:
4000L water + 2000L foam (6000L total)Снага мотора:
350 HP (257 kW) / MC07H.35-60Ватрогасна пумпа:
CB10/60-RSПроток пумпе:
60 L/sРадни притисак:
1.0 MPaВатрогасни монитор:
PS60Праћење протока:
60 L/sДомет монитора:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowIzgrađen na vrhunskom HOWO C5H šasiji, teški vatrogasni kamion CAFS 4x2 pruža snažnu snagu uz ekološki prihvatljive emisione performanse, obezbeđujući pouzdan rad na različitim surovim i složenim terenima.Opremljeno integrisanom pumpom za vodu, sistemom za doziranje pene i sistemom za kompresiju vazduha, ovo vozilo koristi tehnologiju prskanja pene sa komprimovanim vazduhom za efikasno i brzo gašenje požara. Takođe poseduje nezavisni sistem za proizvodnju električne energije i sistem za hitno osvetljenje punog opsega, nudeći višesmerno osvetljenje iz svih uglova kako bi se brzo očistili prolazi za spasavanje u situacijama požara.
Sa višejezičnim prilagodljivim kontrolnim panelom i fleksibilnim opcionalnim konfiguracijama, kamion se može u potpunosti prilagoditi različitim operativnim i primenljivim zahtevima.

|
Radni kapacitet |
Model motora |
Međuosovinsko rastojanje |
Nadgradnja |
|
4000L vode + 2000L pene |
350 KS / MC07H.35-60 |
4700 mm |
★ Rezervoar od ugljeničnog čelika, kapacitet 6000L ★ ★ CB10/60-RS vatrogasna pumpa, protok 60 L/s pri 1,0 MPa ★ ★ Krovni monitor PS60, protok 60 L/s sa dometom vode ≥70 m, pene ≥65 m ★ PH64 dozator pene, odnos mešanja 3%-6%, maksimalni protok 64 L/s |
» Ⅰ.Glavne karakteristike :
1. Šasija kamiona: Šasija kamiona Sinotruk HOWO, model 4X2, 4x4
MC model sa 350 KS i Euro 2,3
2. Materijal rezervoara: Nerđajući čelik debljine 4-6 mm za produženi vek trajanja
ugljenični čelik, legura aluminijuma ili PP materijal mogu se izabrati
3. Karoserija cisterne: Prilagođena za sredstva za gašenje požara: voda + pena + suvi prah
4. Vatrogasna pumpa: Centrifugalna vatrogasna pumpa CB10/40, protok 40L/s, radni domet preko 55m
Opcionalno CB10/40, CB10/60 takođe dostupna Darley vatrogasna pumpa
5. Specijalan dizajn: Projektovana radna temperatura -41℃ do +48℃ даноноћно, са ефикасном радном висином преко 5000 m
Опционо опремљен CAFS системом пене и системом сувог праха
Комплетна противпожарна опрема за спасавање за практичан рад, гашење пожара и спасавање људи
» Ⅱ.Параметри производа :

|
HOWO 4x2 тешкиватрогасни пенастикамион |
|||
|
Опште |
Марка возила |
CS Trucks Group |
|
|
Марка шасије |
HOWO |
||
|

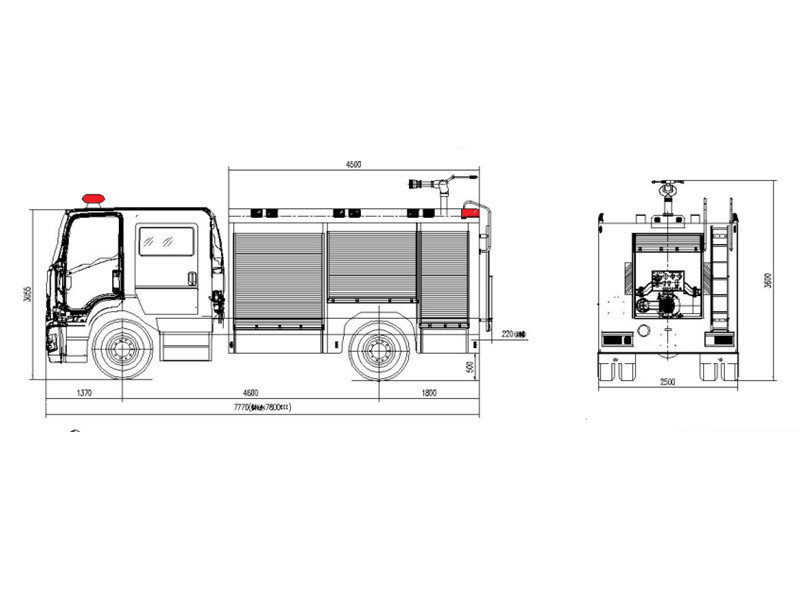

Укупне димензије |
8300*2570*3350mm |
||
|
Укупна/сопствена тежина |
22,000kg/11,820kg |
||
|
Кабина |
Капацитет кабине |
дозвољено 2+4 особе |
|
|
Клима уређај |
клима уређај |
||
|
Мотор |
Врста горива |
Дизел |
|
|
Марка мотора |
MC07H.35-60 |
||
|
Снага |
350KS |
||
|
Zapremina |
7.36L |
||
|
Standard emisije |
Euro 5 |
||
|
Šasija |
Tip pogona |
4X2,volan na levoj strani |
|
|
Menjač |
HW 10 brzina napred, 2 unazad |
||
|
Međuosovinsko rastojanje/Broj osovina |
4600 mm |
||
|
Specifikacija guma |
295/80R22.5 |
||
|
Broj guma |
6 guma i 1 rezervna guma |
||
|
Maksimalna brzina |
95km/h |
||
|
Boja |
Metalik boja |
||
|
Kapacitet rezervoara za vodu |
4,000 Litrari |
||
|
Materijal rezervoara |
ugljenični čelik |
||
|
Rezervoar za penu Kapacitet |
2.000 litara |
||
|
Vatrogasna pumpa |
Brend |
Vrhunski kineski brend |
|
|
Način pogona |
PTO |
||
|
Način usisavanja |
Automatski |
||
|
Opseg pritiska |
1.6-2.5 MPa |
||
|
Protok |
45L / s |
||
|
Visina usisavanja |
9m |
||
|
Vatrogasni top |
Brzina protoka |
45L /s |
|
|
Domet |
65 m |
||
|
Električni uređaji nadogradnje |
Upozoravajuće svetlo i sirena |
Dugačko upozoravajuće svetlo i sirena su postavljeni iznad kabine. Kontroler je ugrađen u kabinu vozača. |
|
|
Stroboskopsko svetlo |
Postavljeno na obe strane odeljka |
||
|
Spoljašnje osvetljenje |
LED svetla su postavljena na obe strane odeljka |
||
|
Krovno osvetljenje |
LED svetla su postavljena na unutrašnjoj strani krova |
||
|
Bočno signalno svetlo |
Ugrađeno žuto upozoravajuće svetlo postavljeno je sa strane odeljka i stepenica |
||
|

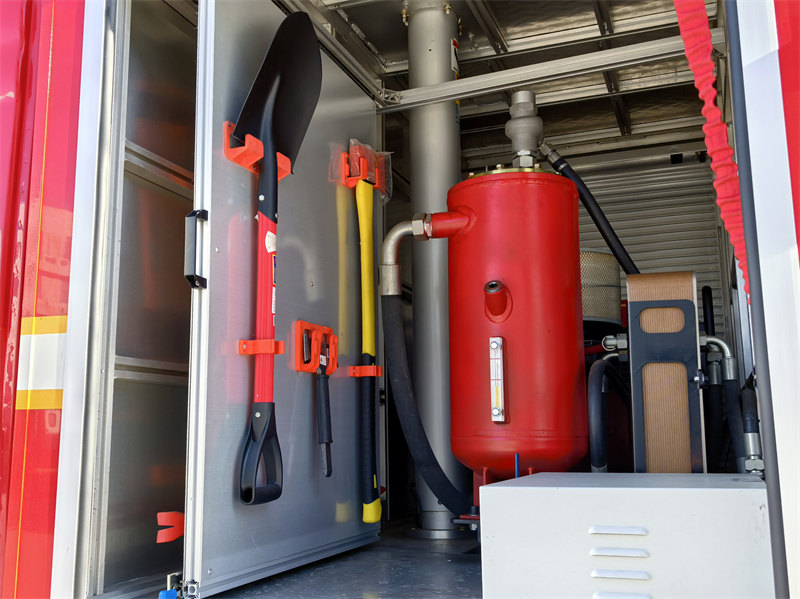

Sva standardna dodatna oprema. Tipičan savremeni vatrogasni uređaj nosi opremu za širok spektar zadataka gašenja požara i spasavanja. To uključuje lopate, kuke, sekire i opremu za sečenje, poluge Halligan... |
|||
|
Opcionalno |
** Stražnji alarm i kamera mogu biti opremljeni ** Standardni ugljenični čelik, nerđajući čelik je opcija ** Vatrogasna pumpa iz SAD ili Nemačke može biti opcija |
||


1. Šasija i pogonski sklop
♦ Мотор и погонски склоп: Howo C5H је опремљен саMC07H.35-60дизел мотором, који испоручује максималну снагу од 350кси обртни момент од 1230 N·m.
♦ Опремљен тешким гумама 295/80R22.5, нуди минимални радијус окретања ≤12 метара и дубину преласка воде ≥800 mm, што га чини погодним за сложене терене и неповољне временске услове.

2. Конструкциони дизајн

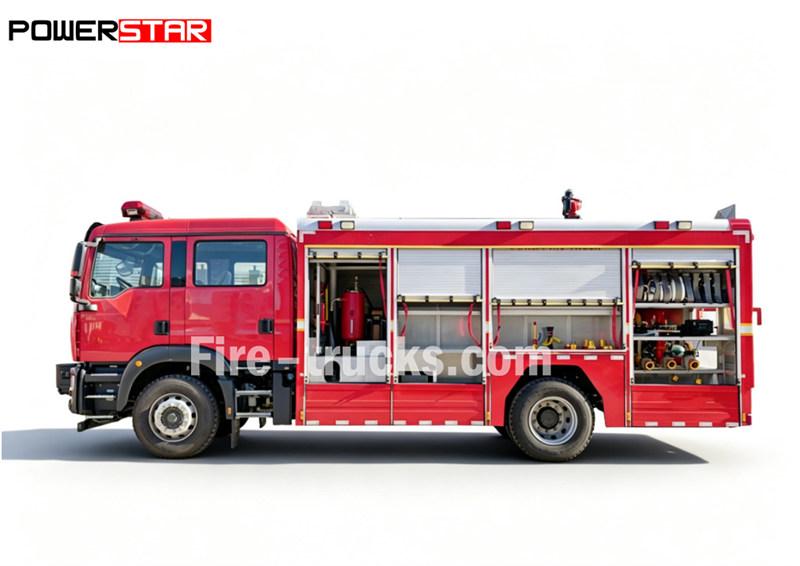

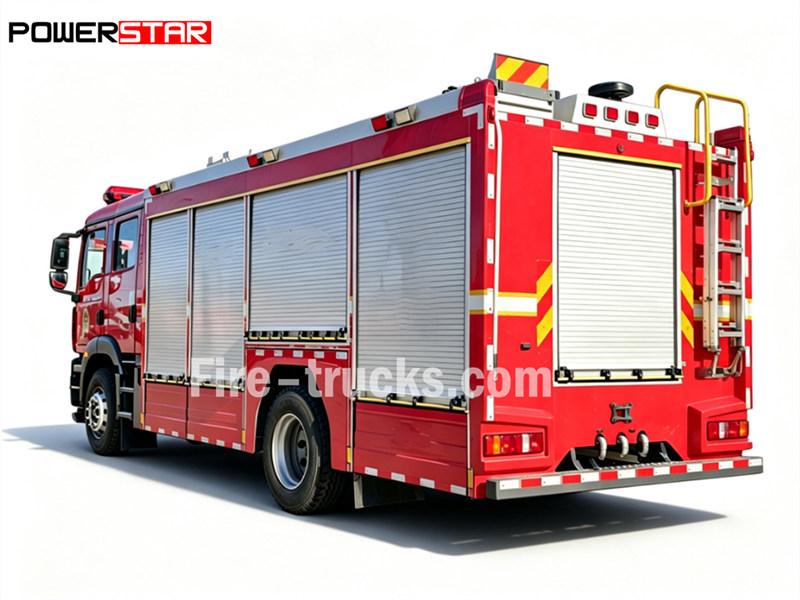

♦ Шасија користи рам од високочврстог угљеничног челика, кутијасту структуру отпорну на увијање, а спољни дизајн роло врата омогућава брз приступ опреми за спасавање.
♦ Унутрашњост је опремљена подесивим полицама за складиштење од легуре алуминијума и ротирајућим приколицама ради оптимизације искоришћења простора.
» Ⅳ. CAFS систем пене :
Процес гашења пожара CAFS (комбиновани систем за гашење пожара) може се сажети у три кључна корака, која одговарају његова3основна система:

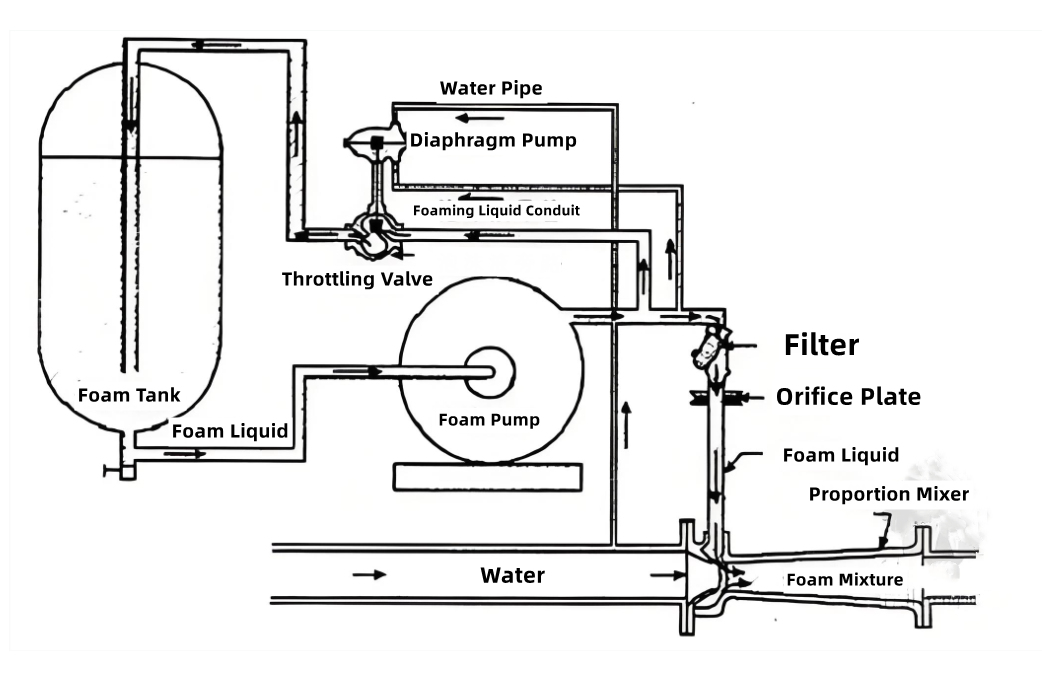

✦Пропорционално мешање:
Резервоар за воду возила обезбеђује воду.
Резервоар за пену возила обезбеђује концентрат пене.
Прецизни електронски или механички дозатор прецизно меша воду и концентрат пене у унапред подешеном односу (обично од 0,1% до 6%) како би се формирао „раствор пене“.

✦Убризгавање ваздуха:

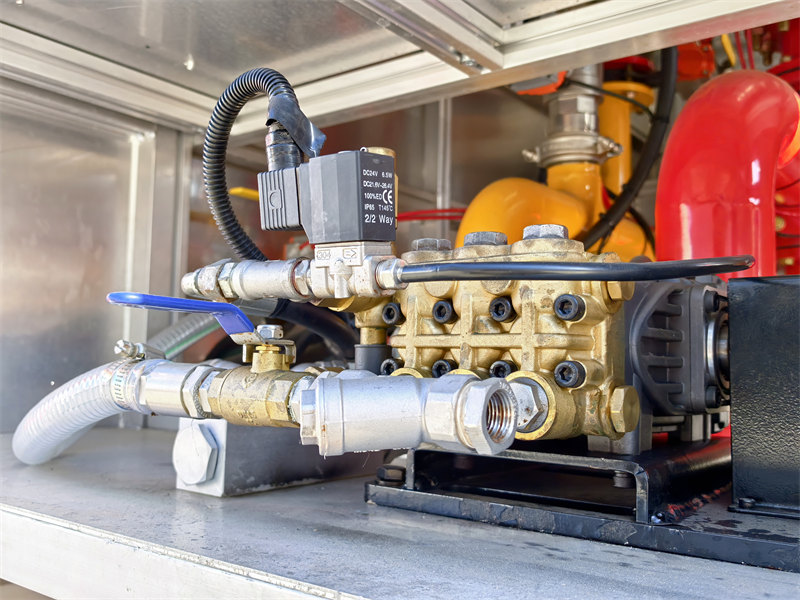

Компресор ваздуха возила почиње да ради, стварајући ваздух под високим притиском.
Ваздух под високим притиском се убризгава у цевовод који садржи свеже помешан „раствор пене“.
✦Замагљивање и прскање:
Вода, концентрат пене и компримовани ваздух пролазе кроз турбуленцију и мешање у цевоводу, а затим потпуно реагују у генератору пене (као што је водени топ) на крају ватрогасног црева, производећи изузетно фину и уједначену пену са компримованим ваздухом.
Ватрогасци прскају ову висококвалитетну пену на место пожара користећи водене топове.
» Ⅴ. Систем ватрогасне пумпе :

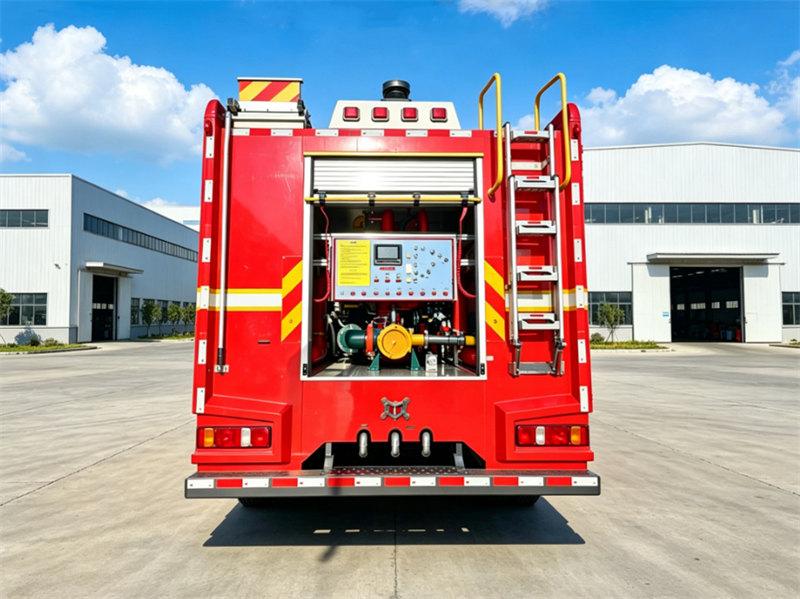

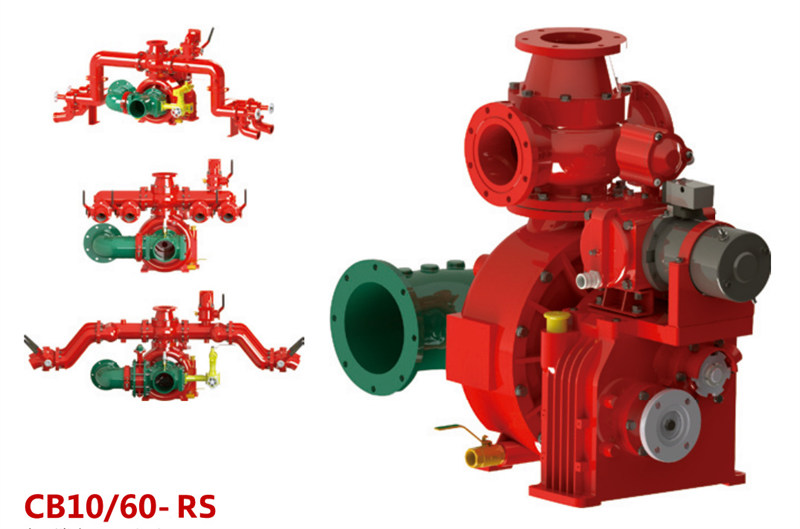

Ватрогасна пумпа:

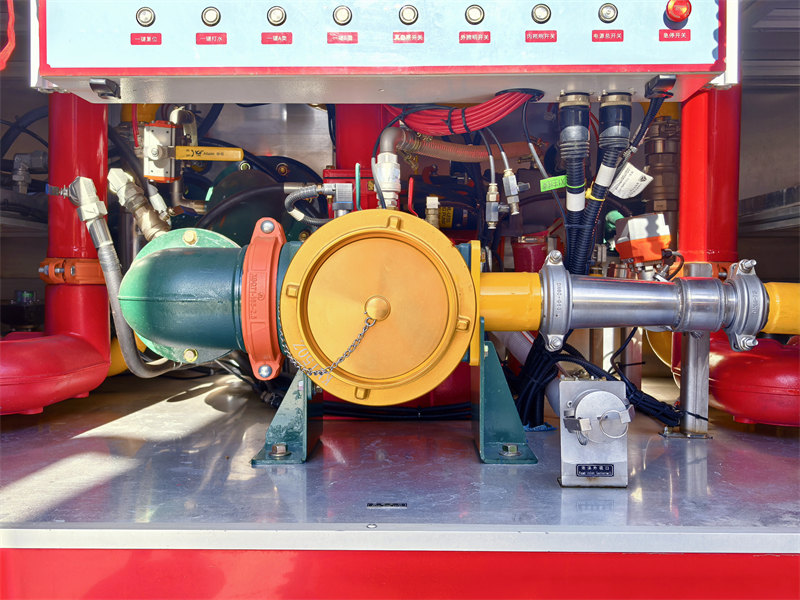

Ватрогасна пумпа CB10/60-RS са номиналним протоком од 60 L/s при 1,0 MPa уграђена је у задњу пумпну просторију. Ова пумпа је направљена за поуздан рад, обезбеђујући стабилан притисак воде како би ватрогасна црева и млазнице могле ефикасно да испоручују воду или пену на велике удаљености ради гашења пожара.

|
Модел ватрогасне пумпе |
Проток |
Притисак |
Максимални радни притисак |
Максимално дозвољени улазни притисак |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
»Ⅵ.Систем противпожарног монитора:
Противпожарни монитор PS60 је монтиран на кров кабине. Обезбеђује проток од 60 L/s са дометом воде ≥70 m и дометом пене ≥65 m. Монитор подржава и праволинијски млаз и распршени млаз за флексибилне операције гашења пожара.

| Модел противпожарног монитора | Проток | Домет | Називни притисак | Ротација нагиба | Хоризонтална ротација |
| PS60 | 60L/s | Вода≥70m Пена ≥65 m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅶ.Опрема за спасавање:

|

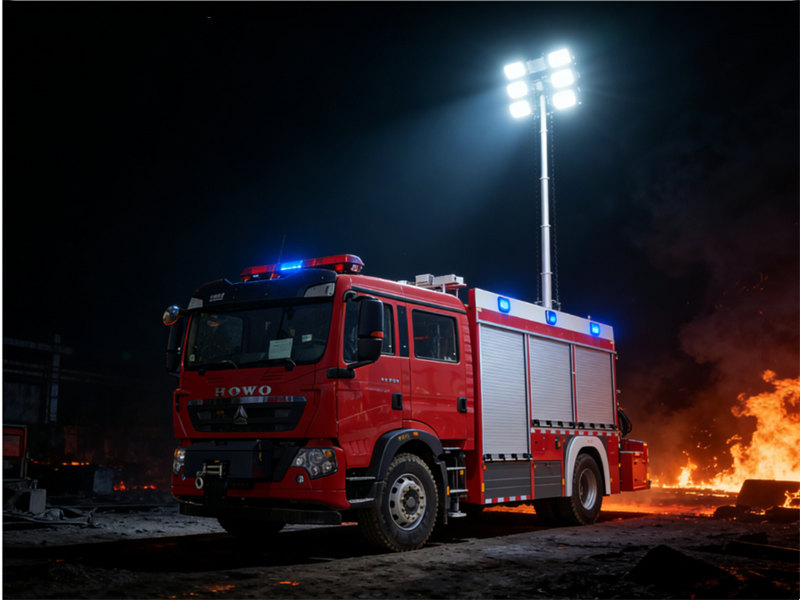

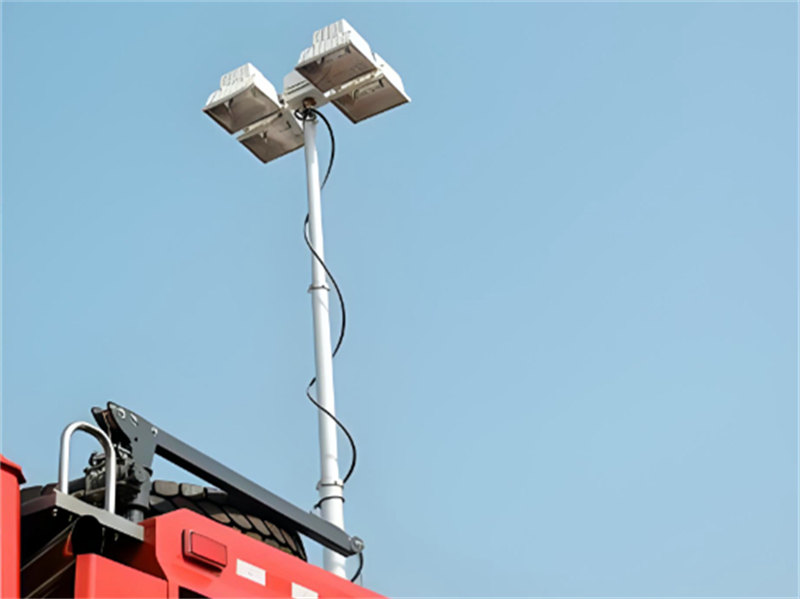

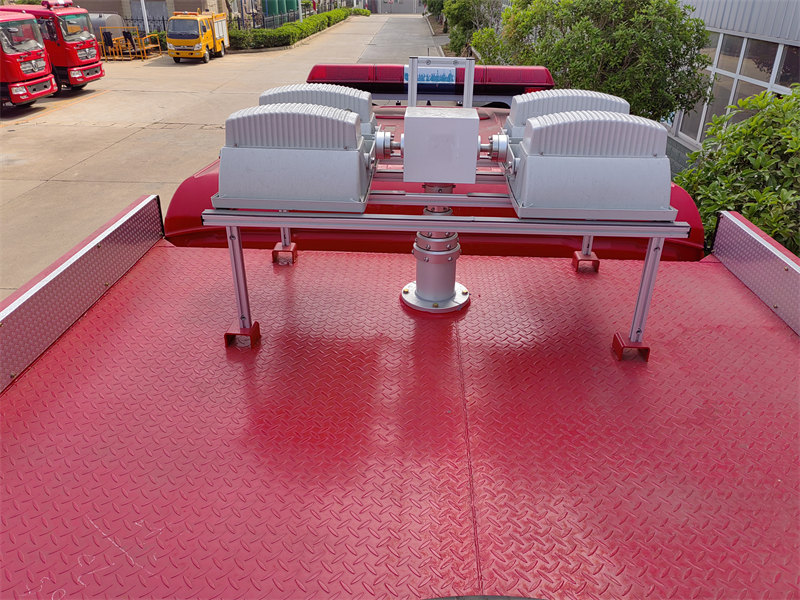

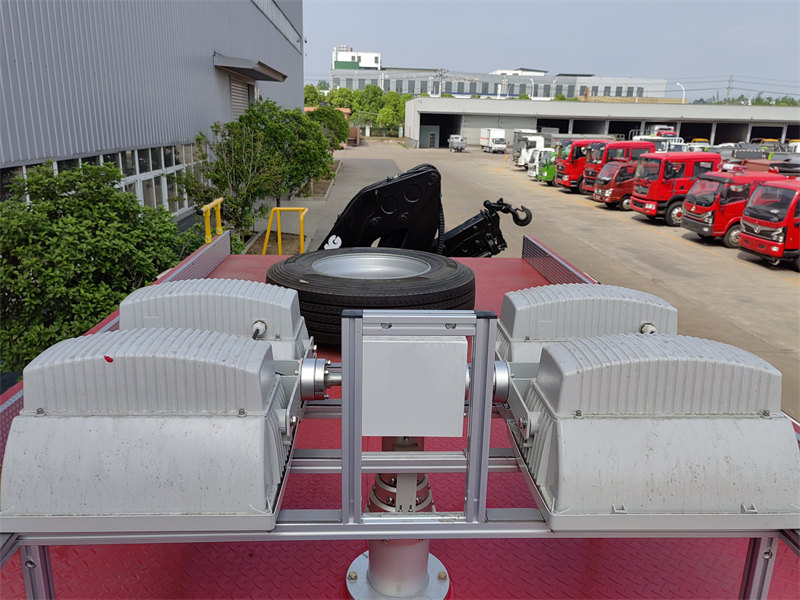

Јарбол за осветљење |
Висина: 5 m |
|
телескопски пнеуматски погон |
|
|
интегрисани електрични генератор са бензинским мотором |
