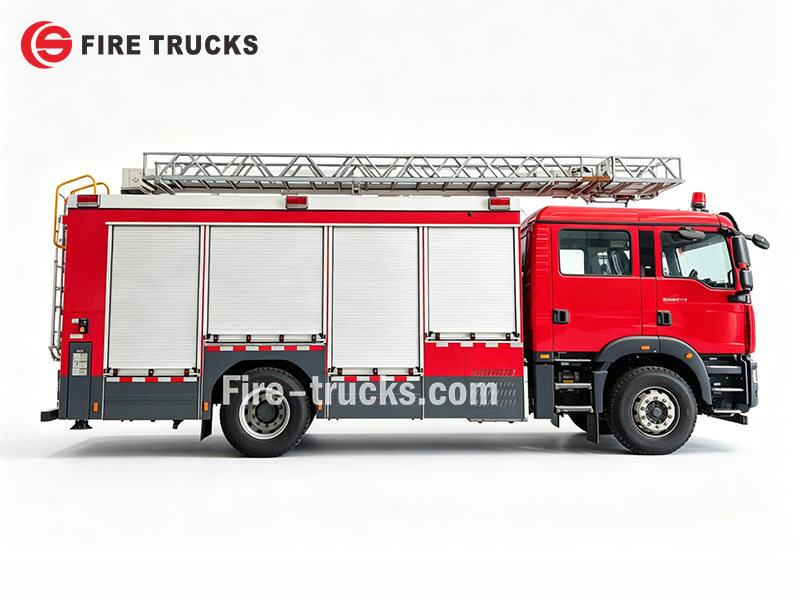

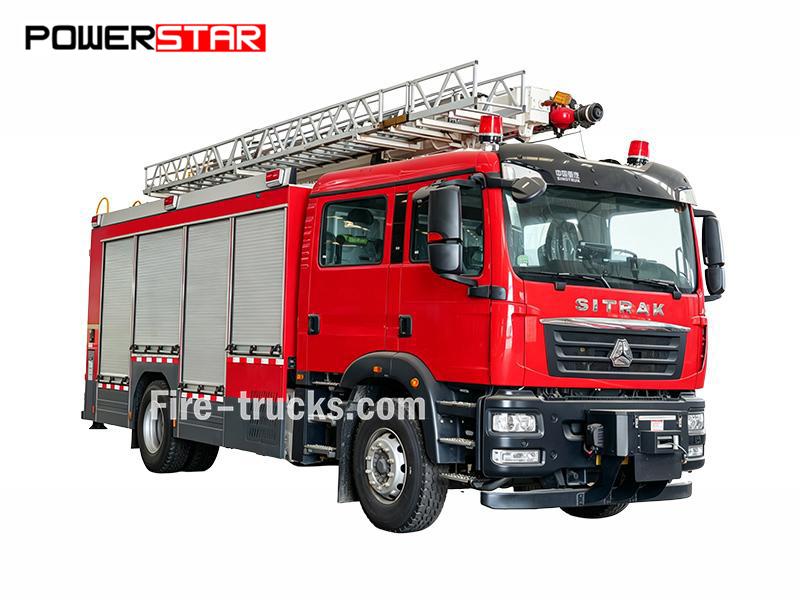

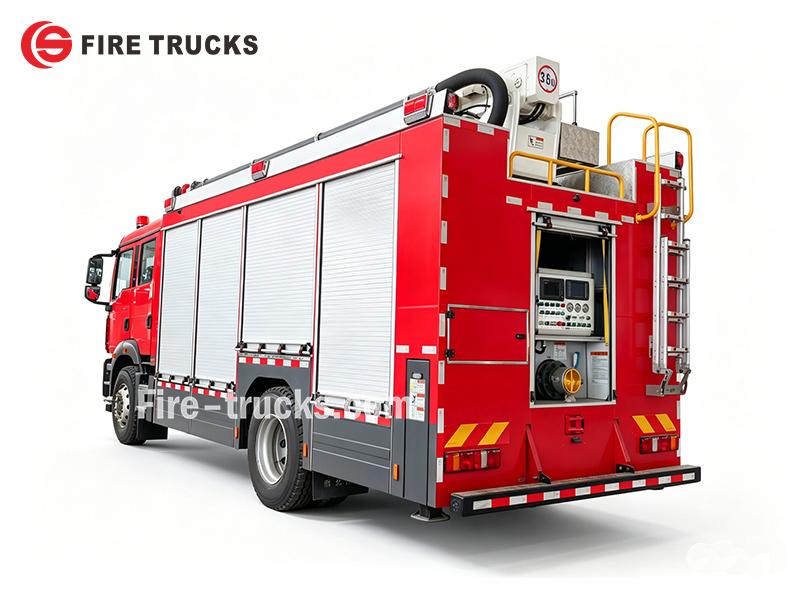

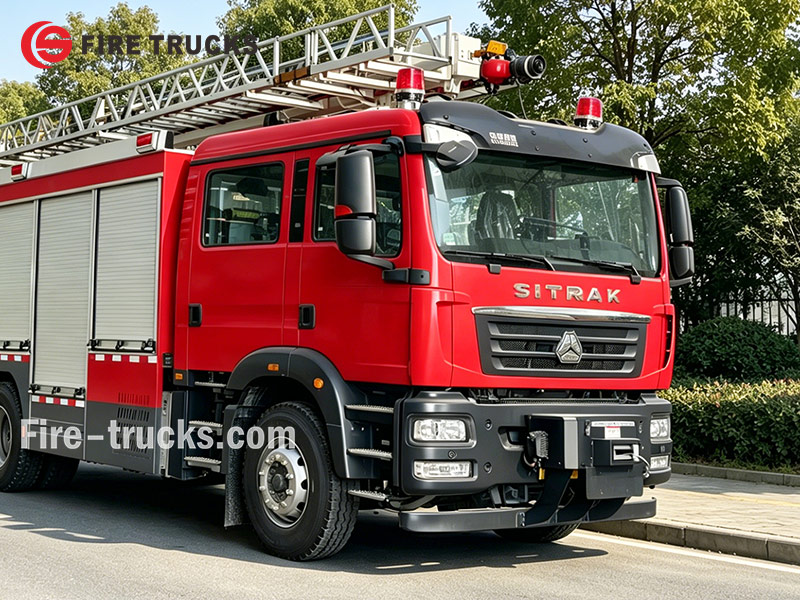

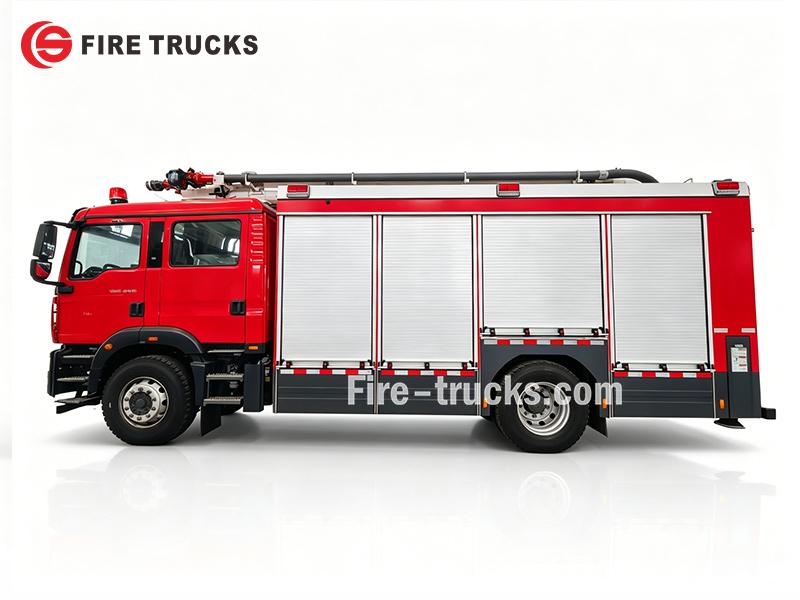

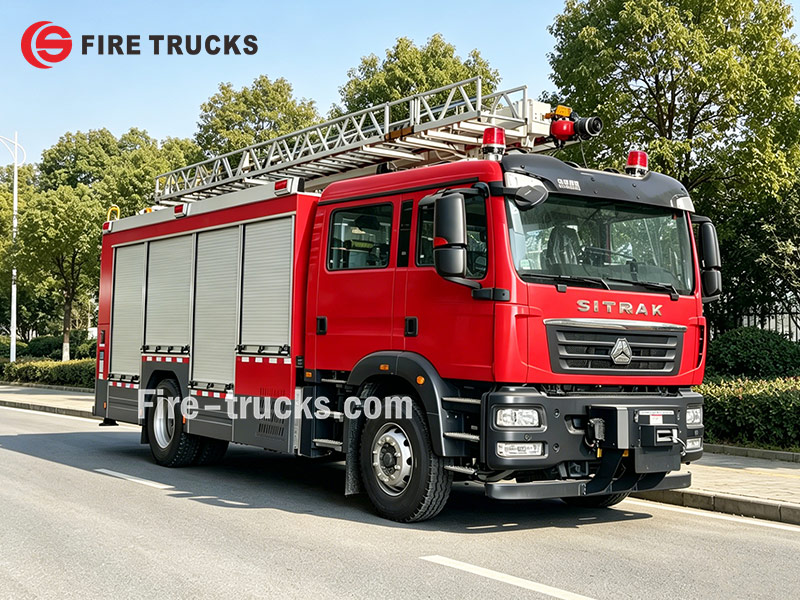

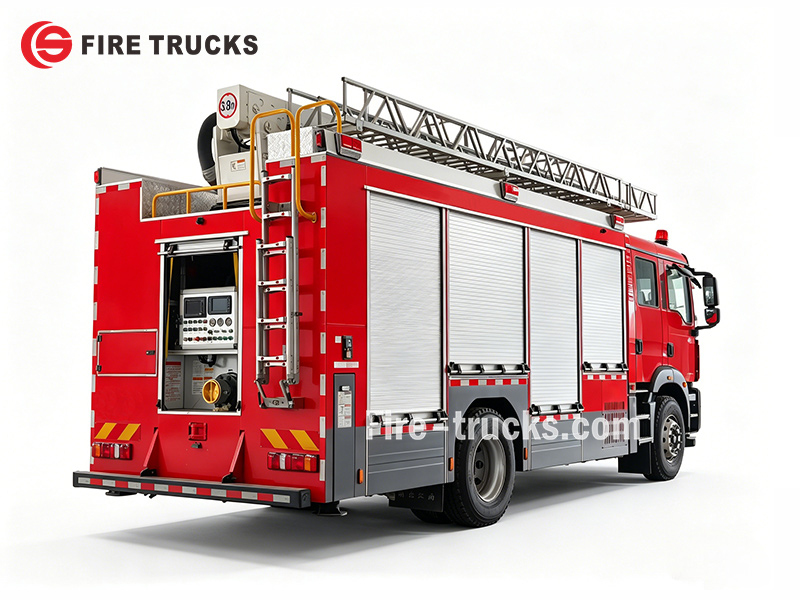

Ватрогасно возило са ваздушним телескопским лествама SITRAK HOWO дужине 18 м покреће мотор MC07H.35-60 снаге 350 КС, изграђен је на шасији 4×2. На предњем делу се налази витло вучне снаге 75 kN за извлачење лаких возила или уклањање отпада. Задњи део носи систем телескопских лестви дужине 18 м са ватрогасном пумпом CB10/60 протока 60 Л/с и кровним монитором PS60. Опрема има алуминијумске роло-затвараче са обе стране, LED осветљење и преклопне степенице за лак приступ. Систем лестви достиже радну висину од 18 м и покреће га сопствени хидраулични систем возила за гашење пожара и спасилачке операције.
Шасија камиона:
SINOTRUK HOWO 4x2Радни капацитет:
5600L water + 2000L foam (7600L total)Снага мотора:
350 HP (257 kW) / MC07H.35-60Ватрогасна пумпа:
CB10/60Проток пумпе:
60 L/sРадни притисак:
1.0 MPaВатрогасни монитор:
PS60Праћење протока:
60 L/sДомет монитора:
Water ≥60 m , Foam ≥55 m:
18 mВатрогасно возило SITRAK HOWO са пеном и ваздушним лествама од 18 м изграђено је на шасији 4×2 са мотором MC07H.35-60 снаге 350 КС. Ово возило са лествама за гашење пожара пеном има предње витло и телескопске лестве од 18 м. Пумпа CB10/60 (60 L/s) и кровни монитор PS60 (60 L/s, домет воде ≥60 м, пене ≥55 м) обезбеђују гашење пожара. Стандардна опрема укључује алуминијумска роло врата, LED светла, преклопне степенице и комплетна црева и млазнице за гашење пожара — одличан избор за пожаре у зградама средње висине и ваздушно спасавање.

| Главне ставке |
Технички параметри за SITRAK HOWO лествичасто возило од 18 м |
|
Систем витла |
|
|
Тип погона |
Електрично управљање |
|
Максимална затезна сила |
≥7000 kg |
|
Пречник челичног ужета |
≥11.5 mm |
|
Дужина челичног ужета |
≥36 m |
|
Уградња |
Предњи део возила, са 4 ослонца |
|
Кутија за опрему |
|
|
Материјал |
Оксидирани алуминијумски рам и поклопац; преграда и профилна конструкција |
|
Роло затварач |
3 са сваке стране, са могућношћу закључавања, са повезаним LED тракама |
|
Заштита крова |
Интегрисани алуминијумски екструдирани профил; спољна трепћућа светла, унутрашње LED траке |
|

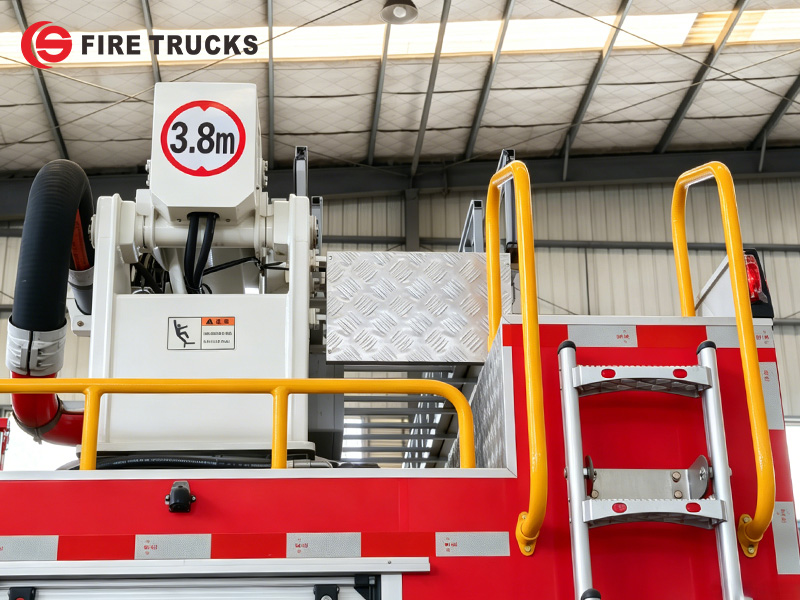

Преклопна степеница |
Алуминијумски екструдирани профил, противклизна, носивост ≥150kg, двоструко закључавање |
|
Задње лестве |
Алуминијумске лестве на десној страни за приступ крову |
|
Систем осветљења јарбола |
|
|
Генератор |
≥15 kVA, 50Hz, 220V/380V, електрично покретање, бензински, V-два цилиндра |
|
Јарбол |
Легура алуминијума, максимална висина ≥8 m |
|
Осветљење |
4×500W LED |
|
Ротација |
Хоризонтално ≥420°, нагиб ≥420° |
|
Управљање |
Панел + жичано (5m) + бежично (≥50m), аутоматско ресетовање једним тастером |
| Положај | Предњи део кутије опреме |
| Систем за деконтаминацију | |
| Главна опрема | Мобилни чистач високог притиска, јединица за деконтаминацију топлом водом, проток ≥10 L/min |
| Компоненте система | Сваки укључује један сет: јавни шатор за деконтаминацију, ручна мембранска усисна пумпа, електрични надувавач/ваздушна пумпа, пумпа за отпадне воде од деконтаминације, мобилни чистач високог притиска, чистач високог притиска са топлом водом, генератор топлог ваздуха (са контролом температуре), резервоар за мешање раствора за деконтаминацију, врећа за складиштење воде, врећа за сакупљање контаминираног материјала, заштитни покривач за уље, упијајућа подлога, заптивно буре за токсичне материје |

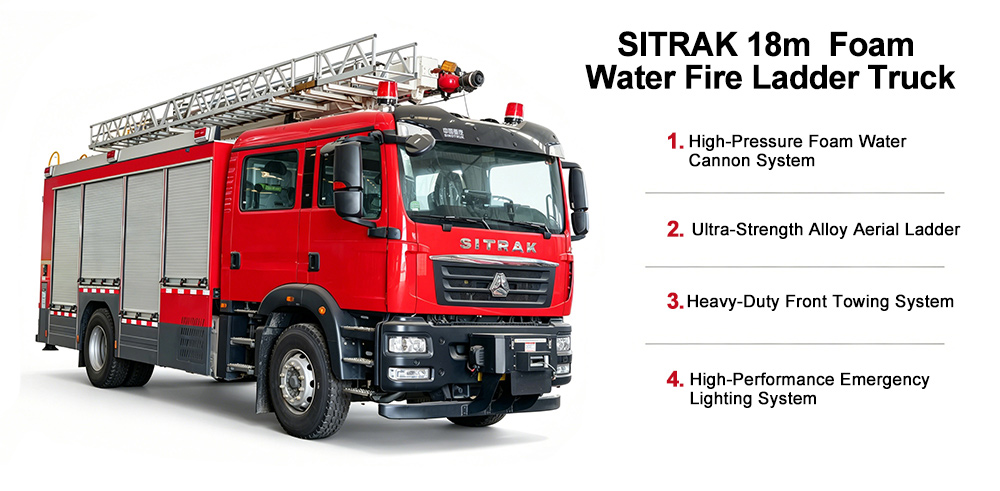

»Ⅰ. Главне карактеристике:
★★ Мотор MC07H.35-60, 350 HP за гашење пожара из ваздуха и спасилачке операције на објектима средње висине
★★ Шасија SITRAK 4×2 са предњим витлом (75 kN) и телескопским системом мердевина од 18 m за приступ на висини
★ Ватрогасна пумпа CB10/60 (60 L/s) + кровни монитор PS60 (60 L/s, домет воде ≥60 m, пене ≥55 m) за гашење пожара
★ Комплетна ватрогасна опрема, укључујући црева, млазнице, пиштољ за пену и основни сет алата за гашење пожара класе B
»Ⅱ. Параметри производа:
| Ватрогасно возило са мердевинама SITRAK HOWO од 18 m | |||
| Опште | Радни капацитет | 5600 L воде + 2000 L пене | |
| Шасија камиона | SITRAK HOWO 4x2 | ||
| Снага мотора | 350 HP(257 kW) / MC07H.35-60 | ||
| Ватрогасна пумпа | CB10/60 | ||
| Ватрогасни монитор | PS60 | ||
| Максимална брзина | 110 km/h | ||
| Укупне димензије Д*Ш*В | 9190*2540*3770 mm | ||
| Бруто маса возила | 18800 kg | ||
| Маса празног возила | 14750 kg | ||
| Мотор | Модел мотора | MC07H.35-60 | |
| Vrsta goriva | Dizel | ||
| Snaga | 350 HP(257KW) | ||
| Standard emisije | Euro 6 | ||
| Zapremina motora | 7360 ml | ||
| Tip motora | 6 cilindara u liniji, vodeno hlađenje, turbo dizel motor, međuhlađenje | ||
| Šasija | Vrsta pogona | 4x2 | |
| Međuosovinsko rastojanje | 4700 mm | ||
| Guma | 315/80R22.5 | ||
| Broj guma | 6 guma i 1 rezervna guma | ||
| Vatrogasna pumpa | Model | CB10/60 | |
| Protok | 60L/s | ||
| Pritisak | 1MPa | ||
| Maksimalni radni pritisak | 1.251MPa | ||
| Maksimalni dozvoljeni ulazni pritisak | 0.4MPa | ||
| Maksimalna visina usisavanja | 3m | ||
| Nominalna brzina | 3916±50r/min | ||
| Prenosni odnos | 1:1.4 | ||
| Vreme preusmeravanja vode | ≤50s | ||
| Vatrogasni monitor | Model | PS60 | |
| Проток | 60L/s | ||
| Називни радни притисак | 0.8MPa | ||
| Максимални радни притисак | 1.2MPa | ||
| Домет | Вода | ≥60m | |
| Пена | ≥55m | ||
| Нагибна ротација | - 35~+70° | ||
| Хоризонтална ротација | 0~360° | ||
| Систем мердевина | Максимална радна висина | 18 m | |
| Конструкција | Интегрисана кабина са два реда седишта са телескопским мердевинама | ||
| Примена | Гашење пожара у зградама средње висине, операције спасавања са висине | ||
| Стандардна конфигурација | Сва стандардна додатна опрема: ватрогасно црево, филтер, спојница, кључ, млазница за воду/пену, основни сет алата, упутство на енглеском језику…… | ||

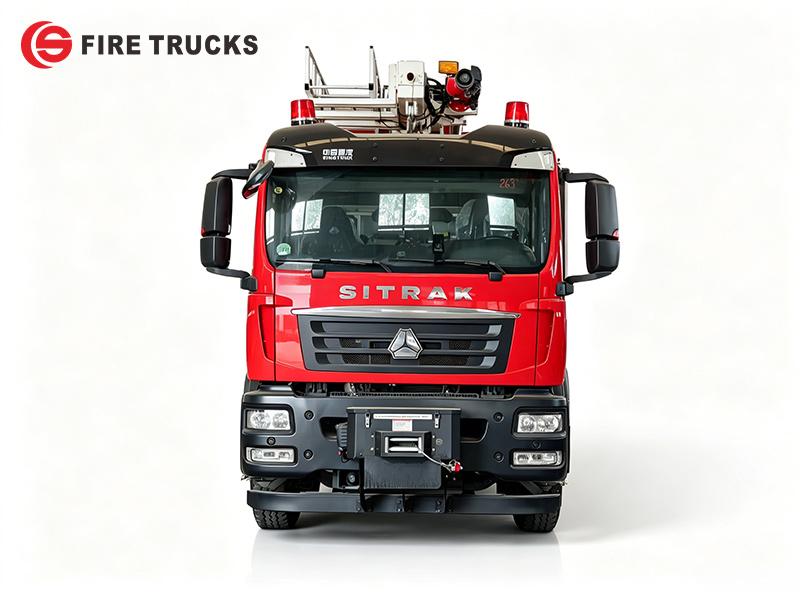

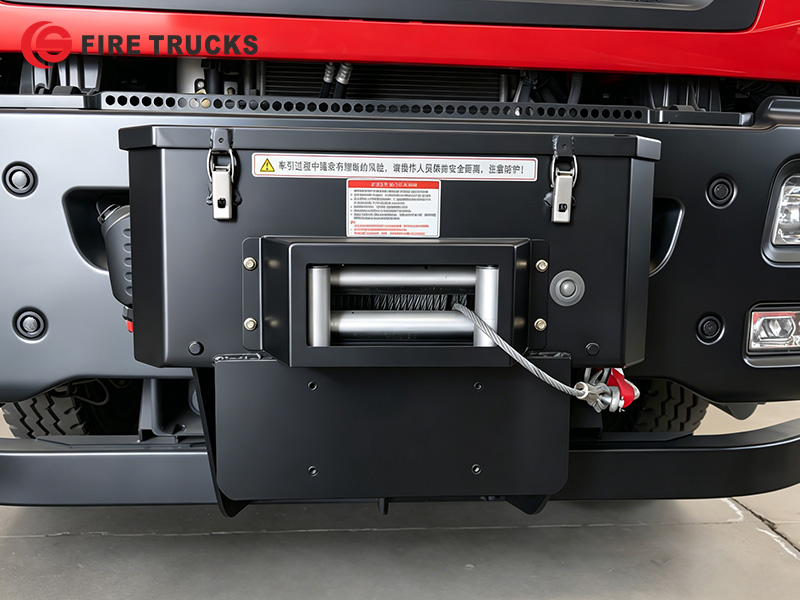

»Ⅲ.Предњи систем вучног витла:
★Вучно витло монтирано напред са максималном вучном силом од 75 kN, челичним ужетом 38m × φ13mm, вертикалним углом од 8° и хоризонталним углом од 5° за сложене терене
★12V/24V DC напајање, двостепени планетарни пренос са односом 430:1 (цилиндрични зупчаник + планетарни механизам), зупчаници од металургије праха високе чврстоће за поузданост при тешким условима рада
★Погон са серијски намотаним мотором са поузданим системом кочења и ручним отпуштањем ужета преко квачила — једноставно руковање и безбедна контрола

| Капацитет вуче: | 16800lbs (7938 kgs) |
| Мотор: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Prenosni odnos: | 430:1 |
| Veličina čeličnog užeta: | Φ15/32"*87'(Φ12mm*26.5m) |
| Veličina valjka: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Ukupne dimenzije: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Dimenzije za montažu: | 10"*4.5"(254mm*114.3mm) |
| Težina: | 147.7Ibs(67kgs) |

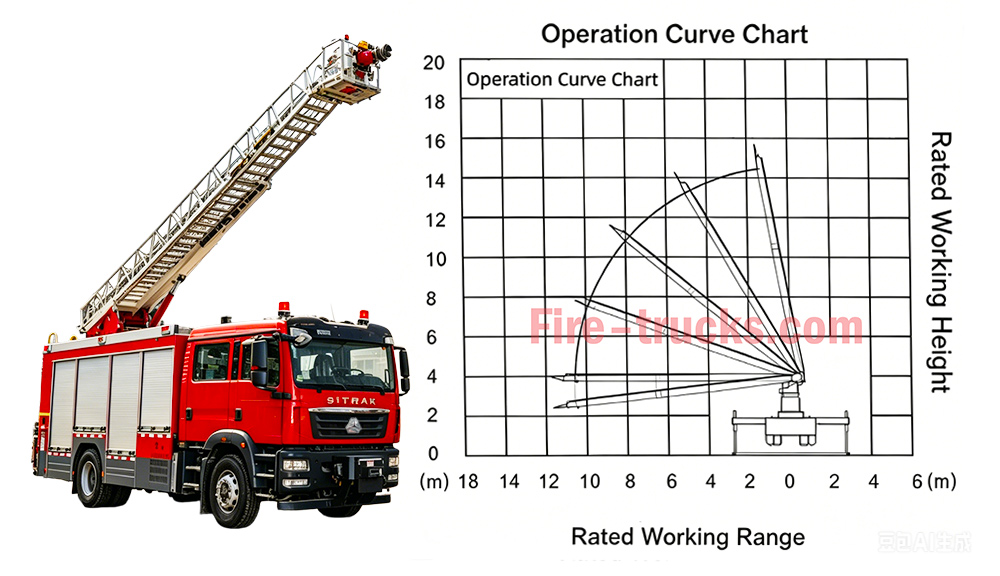

»Ⅳ.Sistem vazdušne lestve:
★ Teleskopski sistem lestve od 18 m sa maksimalnom radnom visinom od 18 metara, izrađen od čelika visoke čvrstoće za vrhunsku krutost i bezbedan pristup na visini.
★ Vrh lestve opremljen je PS60 monitorom koji isporučuje protok od 60 L/s, domet vode ≥60 m i domet pene ≥55 m za gašenje požara sa visine.
★ Kontinuirana rotacija okretnog postolja od 360° omogućava fleksibilno pozicioniranje; lesta se može glatko podizati, spuštati i izvlačiti pomoću hidraulične kontrole.
★ Vreme pomeranja lestve odgovara hidrauličnom upravljanju; opremljena je opcijama ručnog premošćavanja za hitnu upotrebu.
★ Integrisana bezbednosna zaštita: upozorenje na preopterećenje, isključenje pri nagibu, izbegavanje sudara i blokada stabilizatora za stabilan rad na visini.

» Ⅴ.Sistem vatrogasne pumpe:

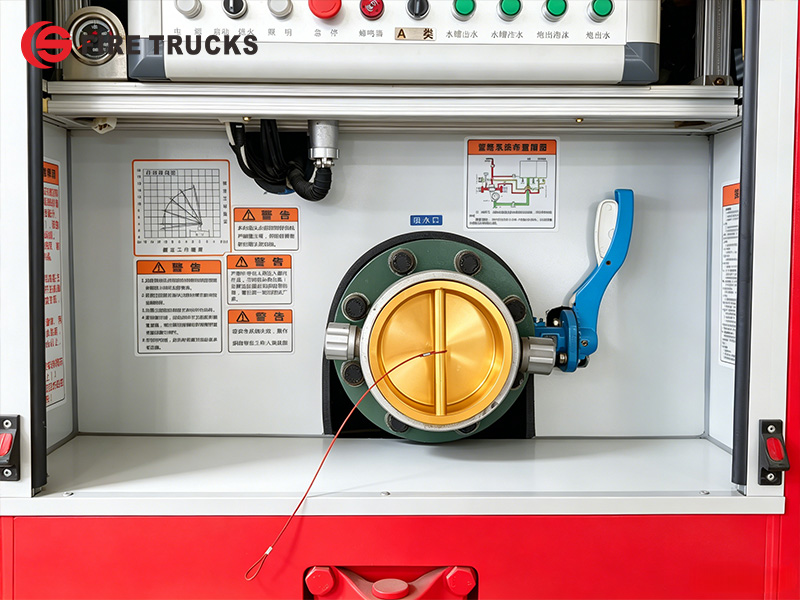

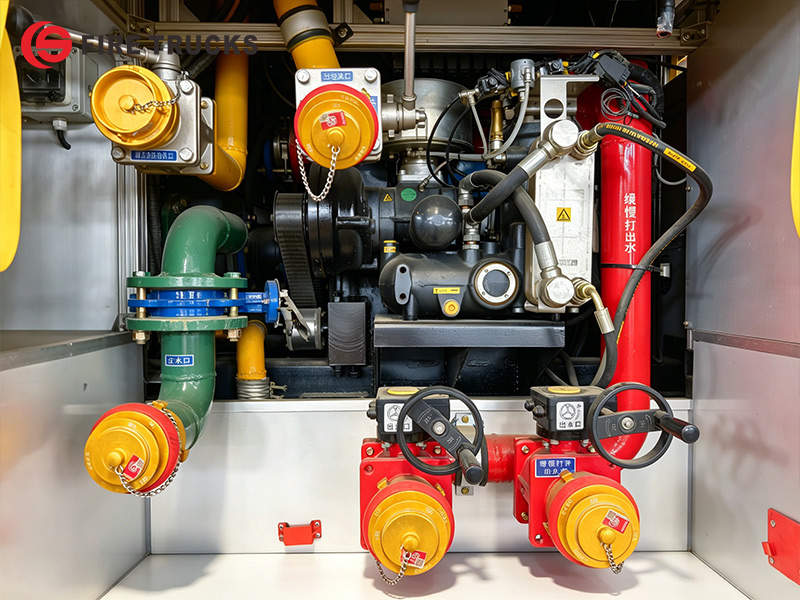

Vatrogasna pumpa:

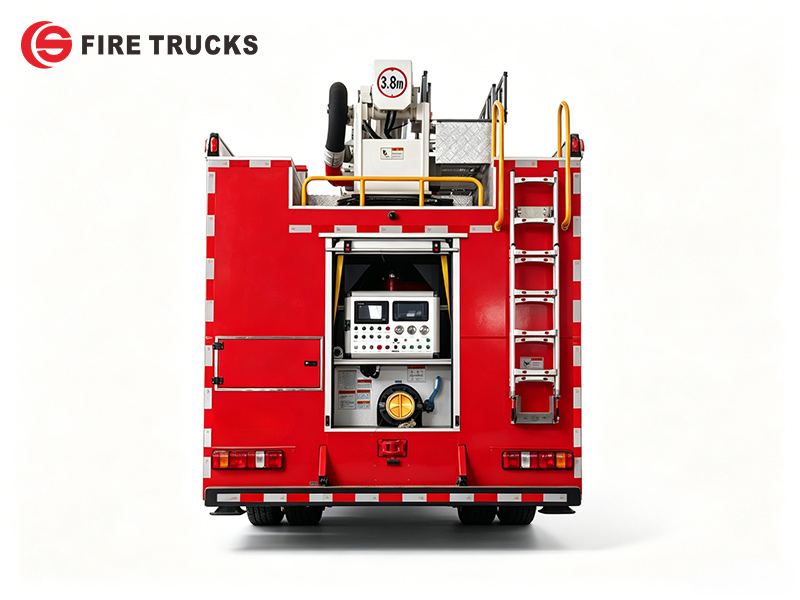

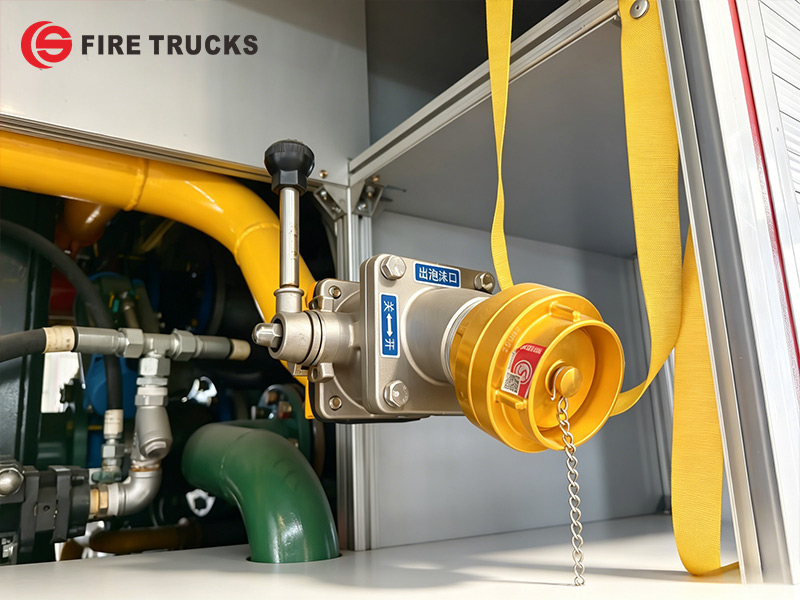

Vatrogasna pumpa CB10/60 sa nazivnim protokom od 60 L/s pri 1.0 MPa ugrađena je u zadnju prostoriju za pumpu. Ova pumpa je projektovana za pouzdan rad, obezbeđujući stabilan pritisak vode kako bi vatrogasna creva i monitori mogli efikasno da isporučuju vodu ili penu na velikim udaljenostima za gašenje požara.

|
Model vatrogasne pumpe |
Protok |
Pritisak |
Maksimalni radni pritisak |
Maksimalni dozvoljeni ulazni pritisak |
|
CB10/60 |
60L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

» Ⅵ.Систем противпожарног монитора :

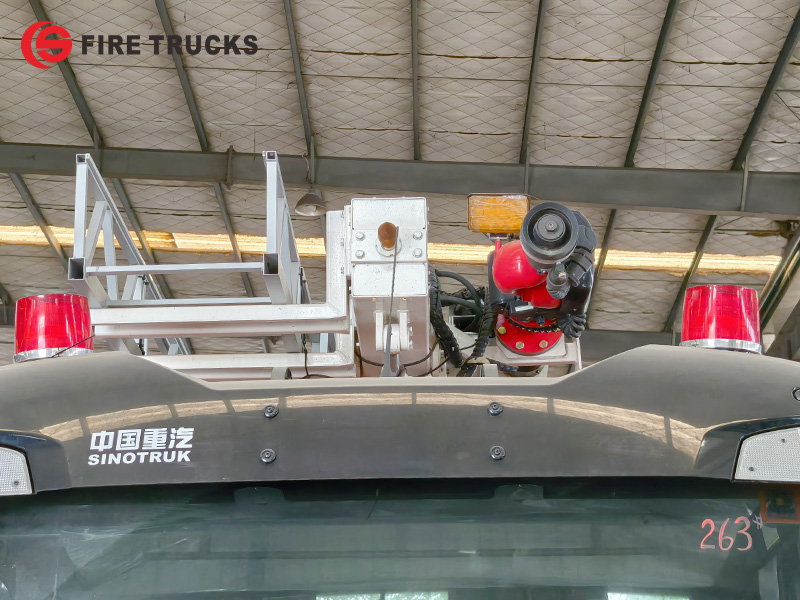

Противпожарни монитор PS60 је постављен на врху мердевина. Испоручује проток од 60 L/s са дометом воде ≥60 m и дометом пене ≥55 m. Монитор подржава и млаз у облику правог тока и распршени млаз за флексибилне противпожарне операције на висини.

| Модел противпожарног монитора | Проток | Домет | Називни притисак | Угао нагиба | Хоризонтална ротација |
| PS60 | 60L/s | Вода≥60m Пена ≥55 m | 1.0MPa | -35°~+70° |
0~360° |
»Ⅶ.Противпожарна опрема :

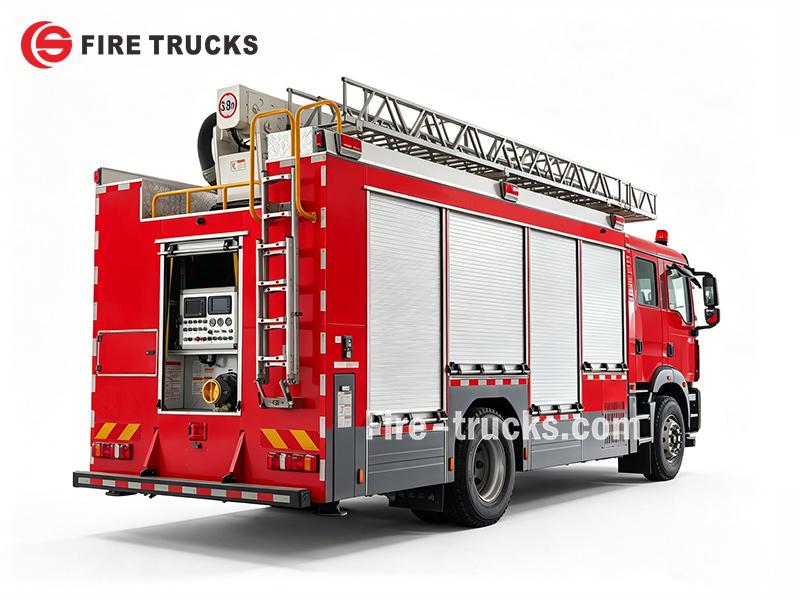

• Одељак за опрему
Смештени са обе стране возила, ови одељци су опремљени полицама за опрему и ладицама за складиштење. Полице одржавају противпожарна црева, усисне цеви и пенске топове уредно организованим. Ладице за складиштење омогућавају брз приступ алатима као што су кључеви, секире и полуге за разваљивање, побољшавајући ефикасност спасавања.

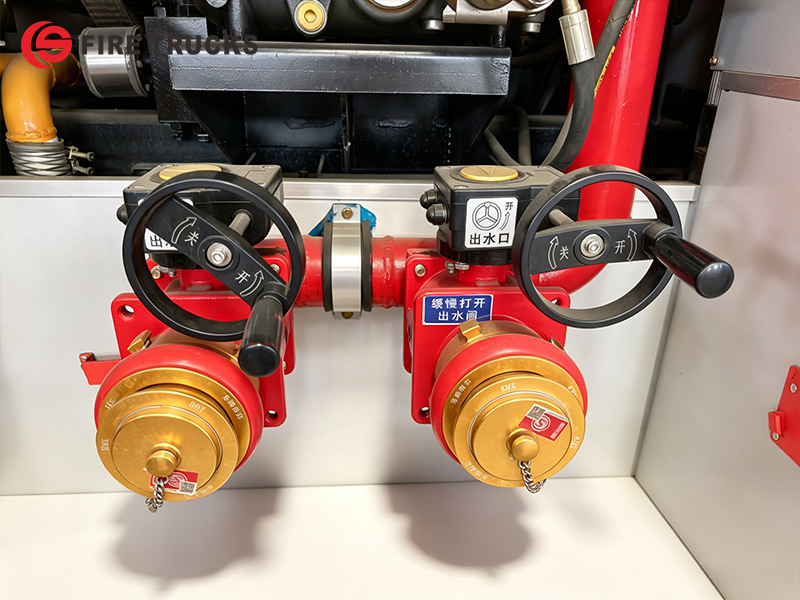

•Просторија за пумпу:Опремљена је противпожарним цревима, сакупљачима воде, филтерима, противпожарним млазницама, пенским топовима, кључевима за усисна црева, редукционим деловима итд.

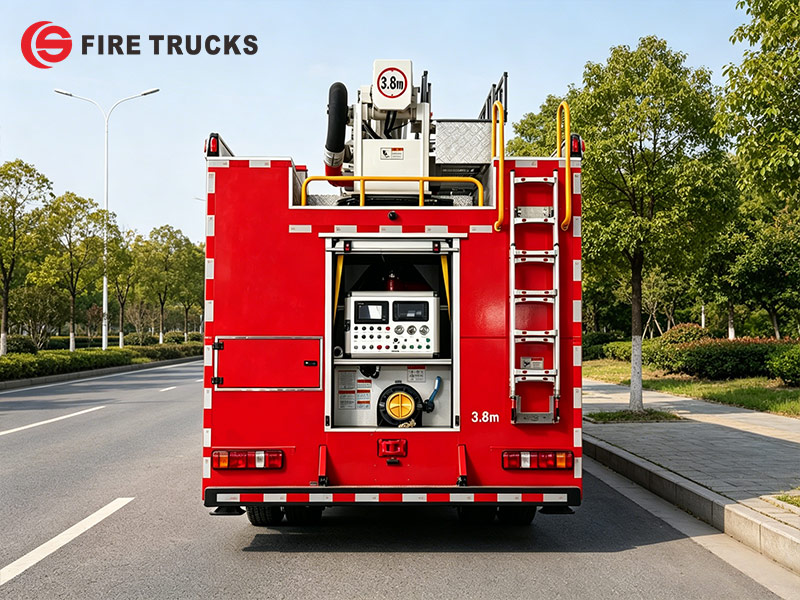

Ватрогасно возило са ваздушним мердевинама SITRAK HOWO од 18 m опремљено је задње постављеном противпожарном пумпом CB10/60 и монитором PS60 постављеним на врху мердевина. Резервоар за воду има капацитет од 5.600 литара, а резервоар за пену 2.000 литара, на чврстој SITRAK 4×2 шасији коју покреће мотор MC07H.35-60 снаге 350 HP. Стандардна опрема укључује противпожарна црева, усисне цеви, спојнице, пенски топ и комплетан сет алата. Потпуне спецификације су наведене у наставку:

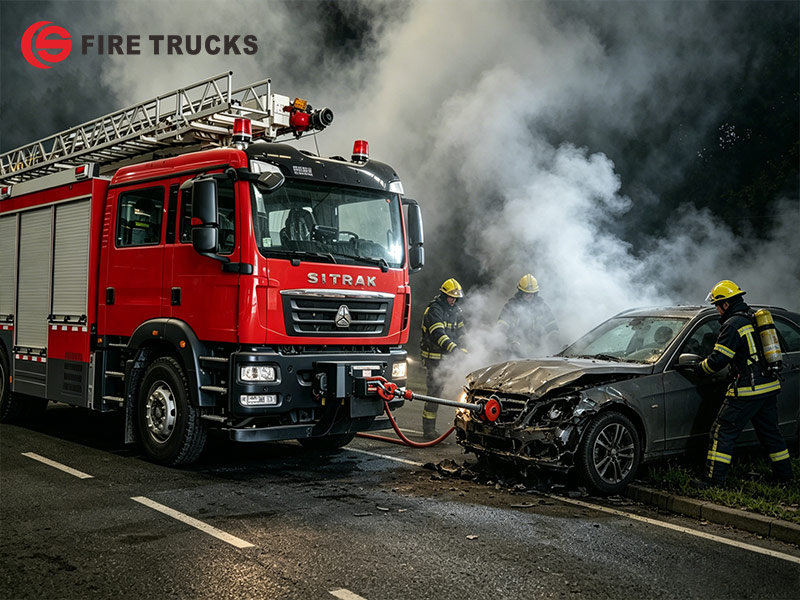

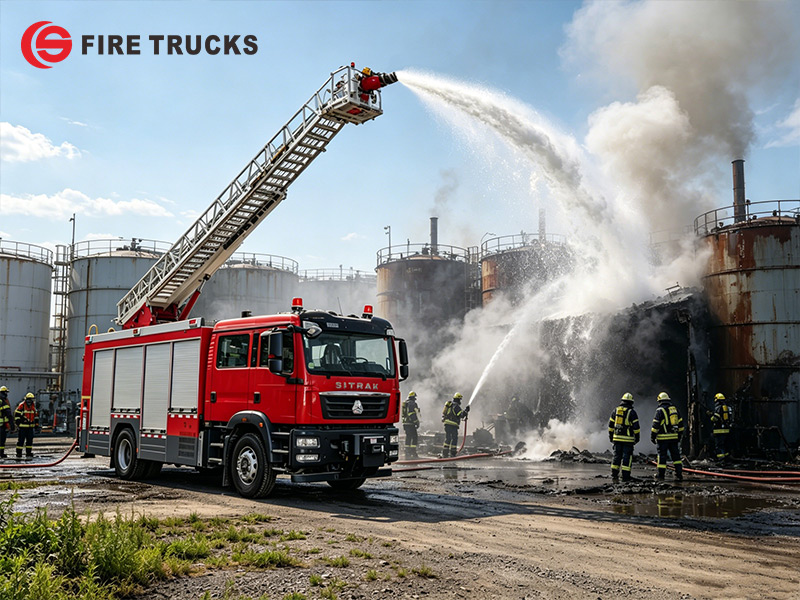

»Ⅷ.Сценарији примене :
