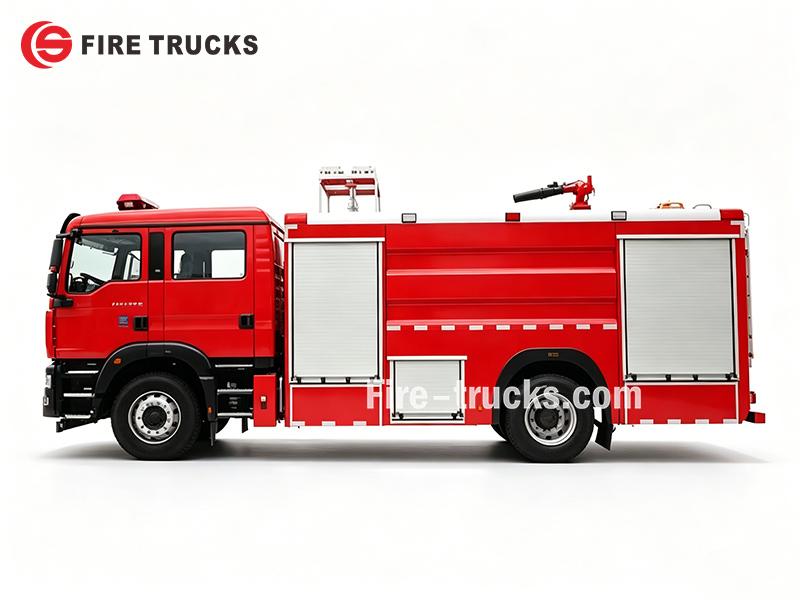

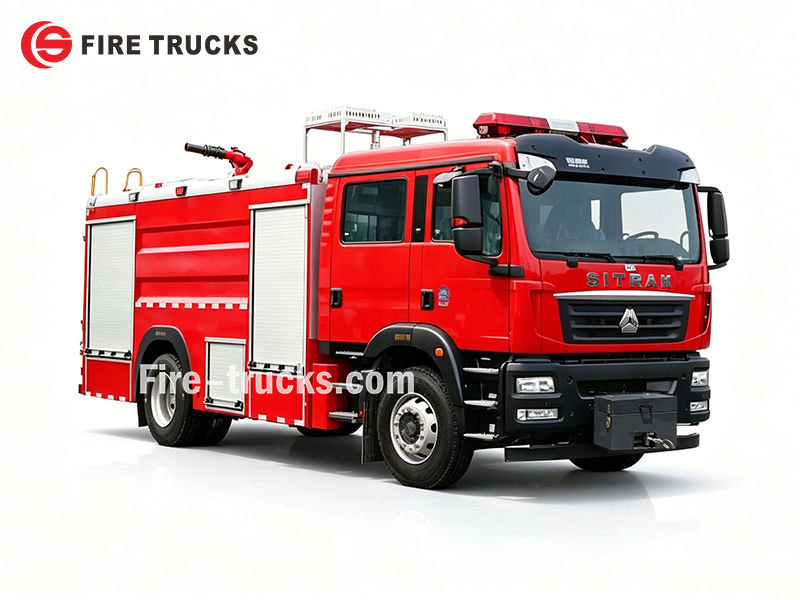

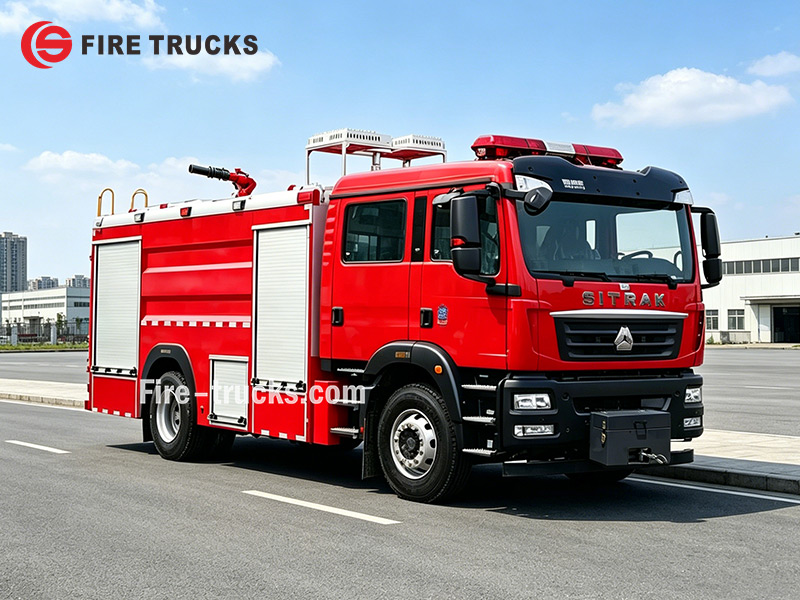

Теренско ватрогасно возило SITRAK HOWO за пожаре на отвореном простору изграђено је на шасији 4×2 са међуосовинским растојањем од 4700 mm и мотором WP8.350E61 снаге 350 КС. Носи резервоар за воду од 6000L и резервоар за пену од 2000L. Пумпа CB10/100 (100 L/s при 1.0 MPa) и кровни монитор PLKD10/80 (80 L/s, домет воде ≥85 m, домет пене ≥80 m) обезбеђују гашење пожара. Подизни систем осветљења са бежичним даљинским управљањем и ротацијом од 360° подржава ноћне операције. Стандардна опрема укључује црева, усисне цеви, спојнице, млазницу за пену и основни комплет алата.
Шасија камиона:
SINOTRUK HOWO 4×2Радни капацитет:
6000L water + 2000L foam (8000L total)Снага мотора:
350 HP (257 kW) / WP8.350E61Ватрогасна пумпа:
CB10/100Проток пумпе:
100 L/sРадни притисак:
1.0 MpaВатрогасни монитор:
PLKD10/80Праћење протока:
80 L/sДомет монитора:
Water ≥85 m, Foam ≥80 mSITRAK HOWO камион за гашење пожара у дивљини је направљен за гашење пожара и реаговање у ванредним ситуацијама. Овај HOWO 350HP 4x2 пенасти ватрогасни камион има резервоар за воду од 6000L, резервоар за пену од 2000L, ватрогасну пумпу CB10/100 (100 L/s при 1.0 MPa) и кровни ватрогасни топ PLKD10/80 са дометом воде од 85m и дометом пене од 80m.

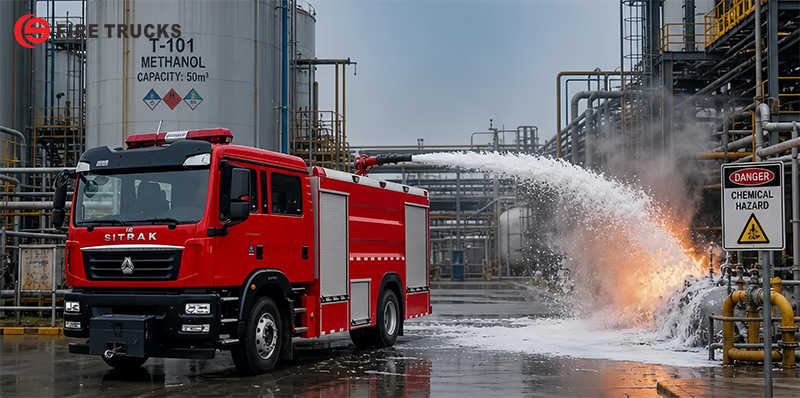

Овај ватрогасни камион носи комплетан сет стандардне ватрогасне опреме укључујући црева, усисне цеви, спојнице и млазницу за пену. Добро ради код пожара класе B који укључују нафту, бензин и хемикалије. Погодан је за задатке гашења пожара у складиштима нафте, хемијским постројењима, аеродромима и индустријским објектима.

|
Радни капацитет |
Модел мотора |
Међуосовинско растојање |
Надградња |
|
6000L воде + 2000L пене |
350 HP / WP8.350E61 |
4700 mm |
★ Резервоар за пену од угљеничног челика, капацитет 8000L ★★ Ватрогасна пумпа CB10/100, проток 100 L/s при 1.0 MPa ★★ Кровни топ PLKD10/80, вода ≥85 m, пена ≥80 m ★ LСистем осветљења са подизањем са бежичним даљинским управљањем и ротацијом од 360° |
»Ⅰ. Главне карактеристике :
★ Мотор WP8.350E61 номиналне снаге 350 HP за гашење пожара пеном у дивљини и реаговање у ванредним ситуацијама
★ HOWO 4×2 шасија са резервоаром за воду од 6000L, резервоаром за пену од 2000L и ватрогасном пумпом CB10/100 (100 L/s при 1.0 MPa)
★ Кровни топ PLKD10/80 са протоком од 80 L/s, дометом воде ≥85 m и дометом пене ≥80 m за гашење пожара са велике удаљености
★ Комплетна стандардна опрема укључујући ватрогасна црева, усисне цеви, спојнице и млазницу за пену за гашење пожара класе B
»Ⅱ. Параметри производа :
| SITRAK HOWO камион за гашење пожара у дивљини Монголија | |||
| Опште | Радни капацитет | Резервоар за воду од 6000L + резервоар за пену од 2000L | |
| Шасија камиона | SITRAK HOWO 4x2 | ||
| Снага мотора | 350 HP/ WP8.350E61 | ||
| Ватрогасна пумпа | CB10/100 | ||
| Ватрогасни топ | PLKD10/80 | ||
| Максимална брзина | 95 km/h | ||

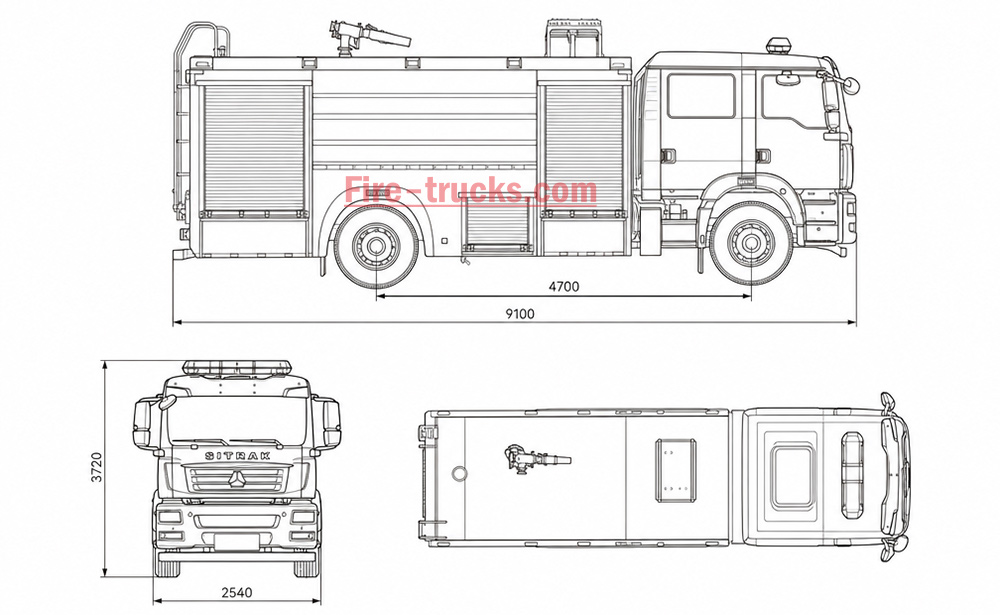

| Укупне димензије Д*Ш*В | 9100*2540*3720 mm | ||
| Укупна маса возила | 19500 kg | ||
| Маса празног возила | 11000 kg | ||
| Мотор | Модел мотора | WP8.350E61 | |
| Тип горива | Дизел | ||
| Снага | 350 HP(257KW) | ||
| Стандард емисије | Euro 6 | ||
| Запремина | 7800 ml | ||
| Тип мотора | 6 цилиндара у линији, водено хлађење, турбопуњени дизел мотор, међухлађење | ||
| Шасија | Тип погона | 4x2 | |
| Међуосовинско растојање | 4700 mm | ||
| Гума | 235/75R17.5 16PR | ||
| Број гума | 6 гума и 1 резервна гума | ||
| Ватрогасна пумпа | Модел | CB10/100 | |
| Проток | 100L/s | ||
| Притисак | 1MPa | ||
| Максимални радни притисак | 1.251MPa | ||
| Максимални дозвољени улазни притисак | 0.4MPa | ||
| Максимална висина усисавања | 3m | ||
| Називна брзина | 3916±50r/min | ||
| Однос брзина | 1:1.4 | ||
| Време преусмеравања воде | ≤50s | ||
| Ватрогасни монитор | Модел | PLKD10/80 | |
| Проток | 80L/s | ||
| Називни радни притисак | 1MPa | ||
| Максимални радни притисак | 1.2MPa | ||
| Домет | Вода | ≥85m | |
| Пена | ≥80m | ||
| Вертикална ротација | - 35~+70° | ||
| Хоризонтална ротација | 0~360° | ||
| Стандардна конфигурација | Сва стандардна додатна опрема: ватрогасно црево, филтер, спојница, кључ, млазница за воду/пену, основни комплет алата, упутство на енглеском језику…… | ||


1. Шасија и погонски систем
♦ ♦ Шасија SINOTRUK HOWO 4×2 са међуосовинским растојањем од 4700 mm, пројектована за стабилан рад на неравном терену Монголије и сеоским путевима.
♦ ♦ Дизел мотор WP8.350E61, снаге 350 HP, који обезбеђује поуздан обртни момент за брз одзив, непрекидан рад пумпе и дуготрајно гашење пожара пеном.
♦Ручни мењач за једноставно руковање и лако одржавање у удаљеним подручјима.

2. Систем за гашење пожара и осветљење
♦ Резервоар за воду од 6000L и резервоар за пену од 2000L, конструкција од угљеничног челика са унутрашњим преградама за смањење удара течности на неравном терену.
♦ Ватрогасна пумпа CB10/100, проток 100 L/s при 1,0 MPa, покретана PTO системом, висина усисавања 3m, време пуњења ≤50s.
♦ Вишестепени сегментни телескопски јарбол са бежичним даљинским управљањем и хоризонталном ротацијом од 360° за осветљење пожаришта ноћу. Функција подизања и спуштања једним тастером за брзо постављање.
»Ⅳ.Систем предњег ужета за вучу :
★Предње монтирано витло за вучу са максималном вучном силом од 75 kN, челичним ужетом 38m × φ13mm, вертикалним углом од 8° и хоризонталним углом од 5° за сложен терен
★Напајање једносмерном струјом 12V/24V, двостепено планетарно редукционо преношење 430:1 (цилиндрични зупчаник + планетарни механизам), зупчаници од металургије праха високе чврстоће за поузданост у тешким условима рада
★Погон мотора са серијским намотајем са поузданим системом кочења и ручним отпуштањем ужета преко квачила — једноставно руковање и безбедна контрола

| Капацитет вуче: | 16800lbs (7938 kgs) |
| Мотор: | 5.4kW/7.1hp(12v); 6.0kW/7.9hp(24v) |
| Однос редукције: | 430:1 |
| Величина челичног ужета: | Φ15/32"*87'(Φ12mm*26.5m) |
| Величина ваљка: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Укупне димензије: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Монтажне димензије: | 10"*4.5"(254mm*114.3mm) |
| Сува тежина: | 147.7Ibs(67kgs) |

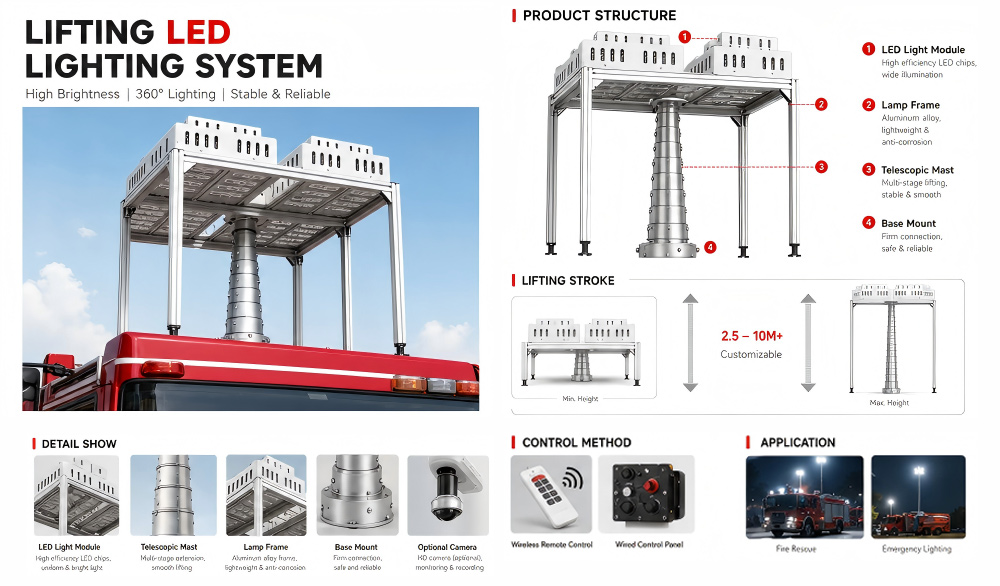

»Ⅴ.Систем подизног јарбола :

| Тип јарбола: | Višestepeni segmentni teleskopski dizajn |
| Radna visina: | Od nekoliko metara do preko deset metara |
| Metod upravljanja: | Bežično daljinsko upravljanje / žično upravljanje |
| Rotacija stuba: | Horizontalna rotacija od 360° |
| Jednoklik funkcija: | Funkcija podizanja/spuštanja jednim klikom |
| Opcionalna funkcija: | Integrisana kamera za istovremeno osvetljenje i nadzor na licu mesta |
»Ⅵ.Sistem za vatrogasne pumpe:
Vatrogasna pumpa:

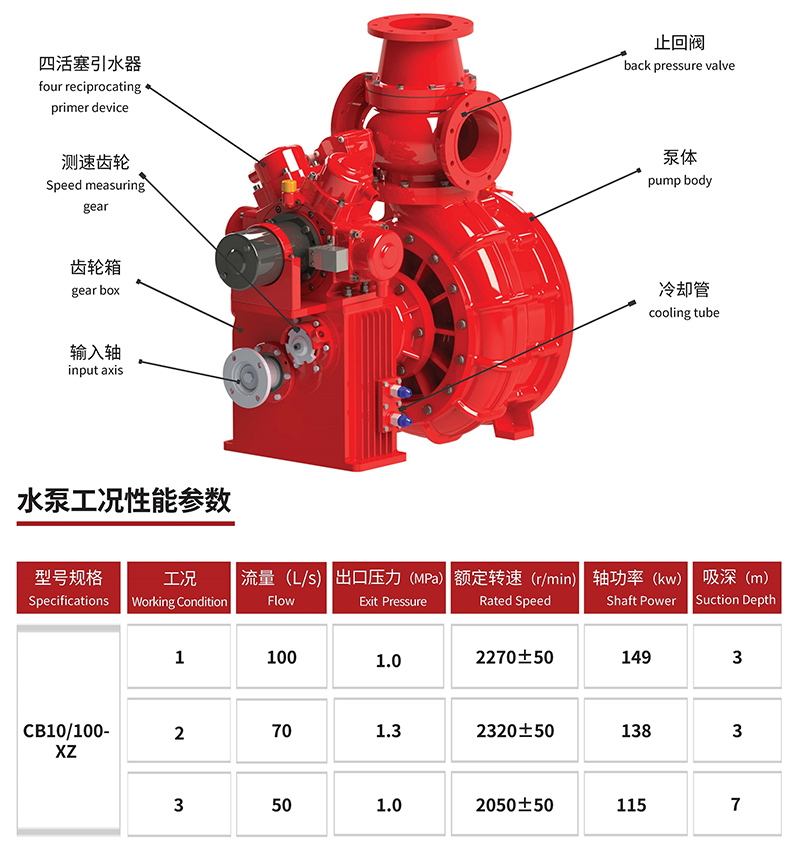

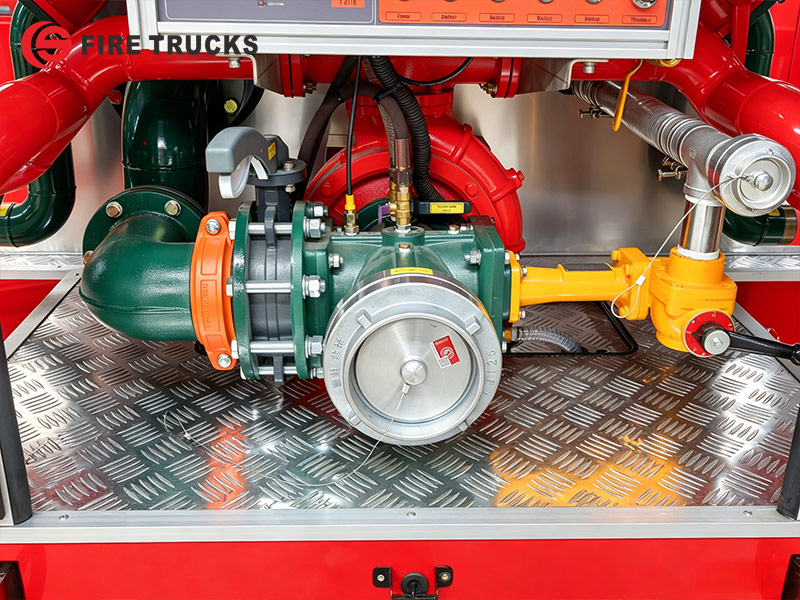

U zadnjoj pumpnoj komori je instalirana CB10/100 vatrogasna pumpa sa nazivnim protokom od 100 L/s pri 1,0 MPa. Ova pumpa je dizajnirana za pouzdan rad, obezbeđujući stabilan pritisak vode kako bi se vatrogasni creva i monitori mogli efikasno koristiti za isporuku vode ili pene na velikim udaljenostima za gašenje požara.

|
Model vatrogasne pumpe |
Protok |
Pritisak |
Maksimalni radni pritisak |
Maksimalno dozvoljeni ulazni pritisak |
|
CB10/100 |
100 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

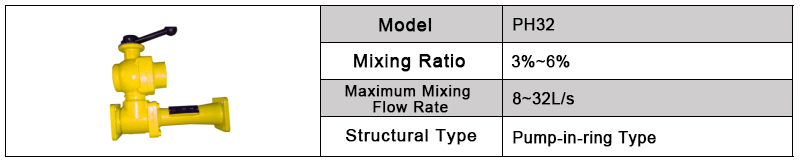

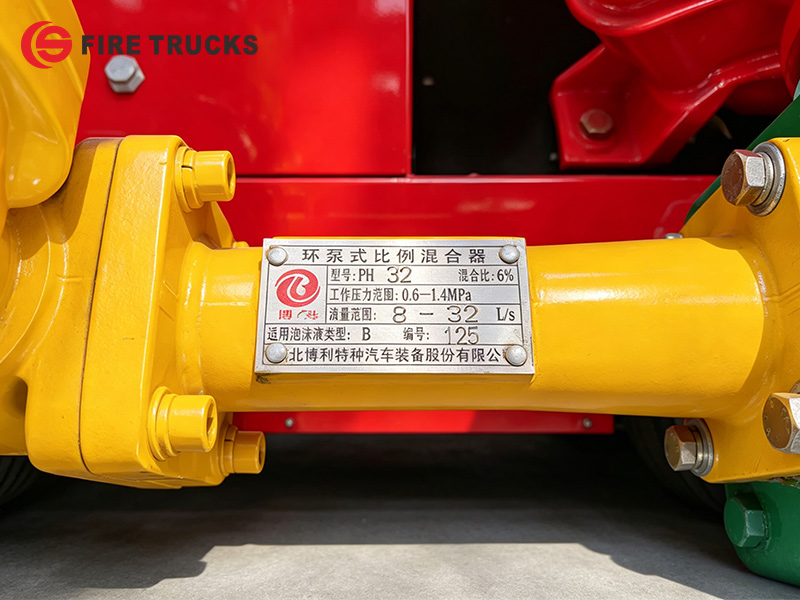

PH32 pump-in-ring tip dozirnika pene, mešanje od 3% do 6%, protok 8-32 L/s. Automatski meša koncentrat pene sa vodom za efikasno gašenje požara klase B. Jednostavno rukovanje bez spoljnog napajanja.

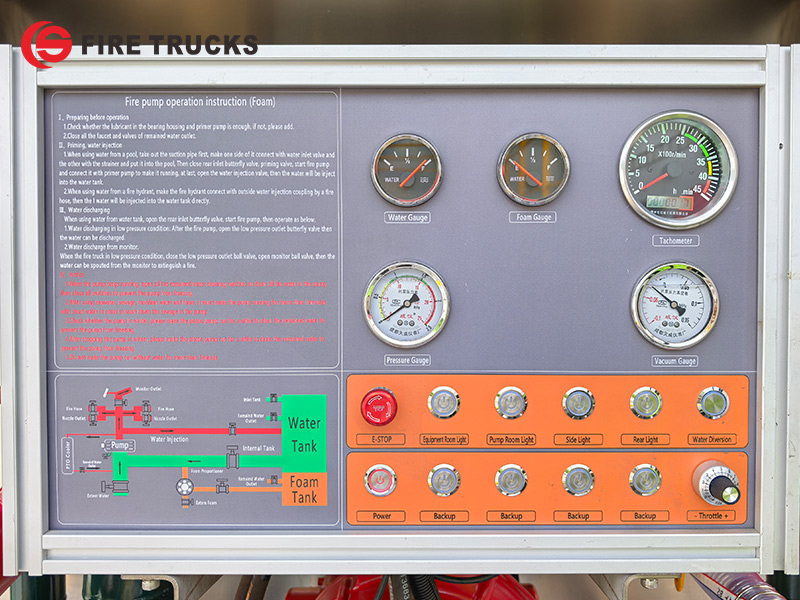

Obuhvata uputstva za rad, dijagram cevi rezervoara, manometar, merač nivoa vode, merač nivoa pene, dugme za hitno zaustavljanje, PTO kontrolu, glavni prekidač, kontrole pumpe i osvetljenje komore. Sve kontrole su jasno označene za jednostavno rukovanje.

»Ⅶ.Sistem vatrogasnog monitora:
PLKD10/80 vatrogasni monitor je montiran na krovu kabine. Pruža protok od 80 L/s sa dometom vode ≥85 m i dometom pene ≥80 m. Monitor podržava i pravolinijski mlaz i raspršeni uzorak za fleksibilne vatrogasne operacije.

| Model vatrogasnog monitora | Protok | Domet | Nazivni pritisak | Ротација по нагибу | Хоризонтална ротација |
| PLKD10/80 | 80 Л/с | Вода≥85м Пена ≥80м | 1.0MPa | -35°~+70° |
0~360° |
» Ⅷ.Опрема за гашење пожара:

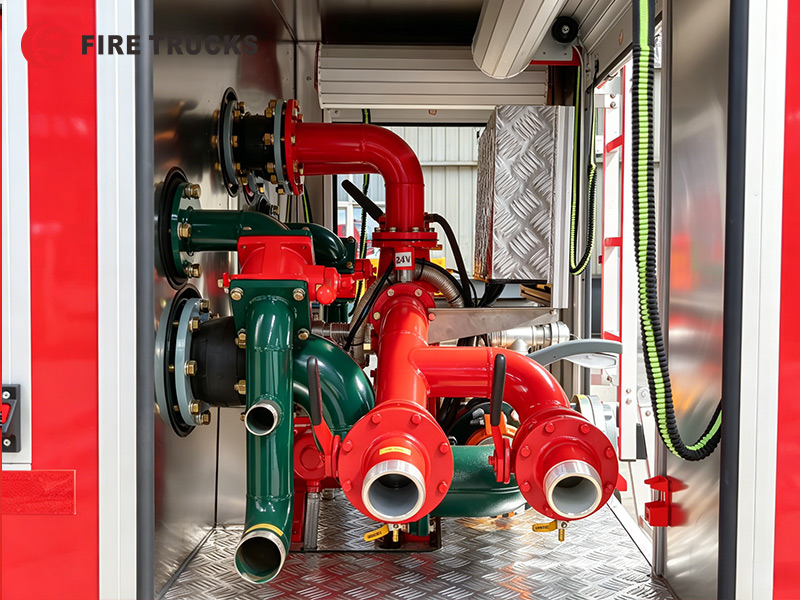

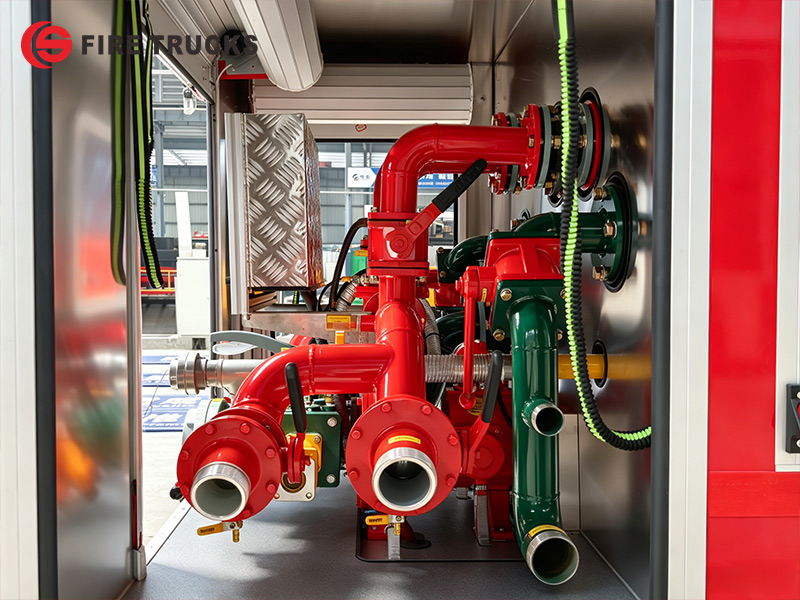

• Просторија за пумпе: Опремљена је ватрогасном пумпом CB10/100, контролном таблом, манометром, вакуумметром и системом осветљења. Додатна опрема укључује ватрогасна црева, усисна црева, колекторе, сита, млазнице за гашење пожара, пенске топове, кључеве за усисна црева и редукторе.

Теренско ватрогасно возило SITRAK HOWO долази са задње постављеном ватрогасном пумпом CB10/100 и монитором PLKD10/80 на врху кабине. Резервоар за воду има запремину од 6.000 литара, а резервоар за пену 2.000 литара, постављено на издржљивој шасији HOWO 4×2 коју покреће мотор WP8.350E61 снаге 350 КС. Стандардна опрема укључује ватрогасна црева, усисне цеви, спојнице, пенски топ и комплетан сет алата. Систем подизне расвете са бежичним даљинским управљањем и ротацијом од 360° омогућава рад ноћу. Потпуне спецификације су наведене у наставку:
