Исузу 240ХП ФВР ватрогасни апарат за цистерне

Спољне димензије

8140×2550×3470мм

Максимална укупна маса

17000кг

Капацитет носивости течности

Оптерећење воде је 4650 кг, а оптерећење пене је 1950 кг

Највећа брзина

95км/х

Проток противпожарне пумпе

60Л/с@1.0МПа;

Називни проток ватрених топова

48Л/с 1.0МПа

Домет ватреног топа

Вода≥70м пена≥60м

Специфична снага

177/17=10,41

Прилазни/одлазни угао

20°/10°

Модел

КЛ1180КСМФРИ

произвођач

ИСУЗУ Тецхнологи

Модел мотора

Јапански дизел мотор ИСУЗУ технологије6ХК1-ТЦЛ

Оцена снаге мотора

177кв

Запремина мотора

7790мл

Стандарди за емисије мотора

ГБ17691-2018 Кина В.

Диск форма

4×2

међуосовинско растојање

4500мм

Максимална дозвољена бруто тежина

18000кг

Минимални радијус окретања

≤19м

Мењач

Мануал

Изводи снаге

Сендвич извод снаге

структура

Реконструисана дворедна кабина са равним главама са четворо врата

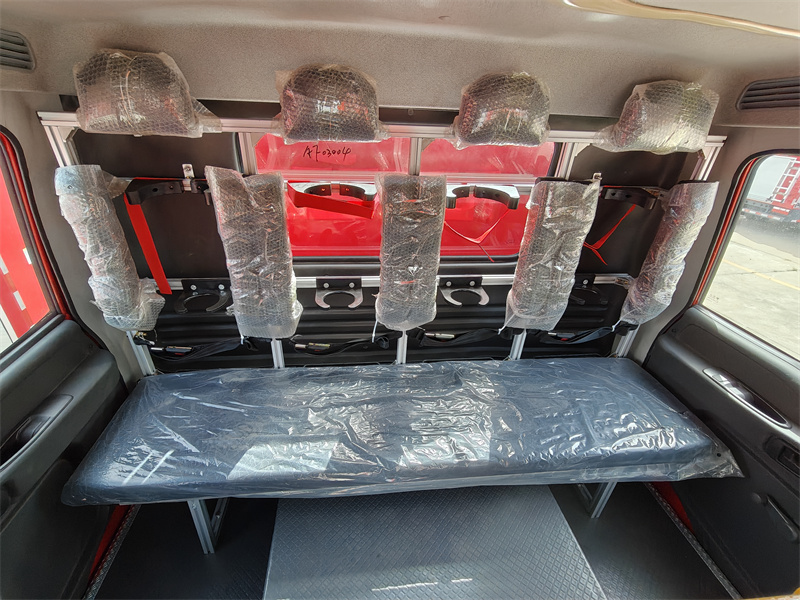

Број возача и путника

2+4 седишта типа ЦБА

Положај возача

Лева страна

опрема

Оригинална контролна табла возила је опремљена контролном плочом за управљање пожаром и контролном кутијом за упозорење, која је уграђена

1、Сирен;

2、контролни прекидач за извод снаге и индикаторско светло;

3、додатни прекидачи за напајање;

Генерални аранжман

Возило се састоји од два главна дела ватрогасне кабине и каросерије, а распоред каросерије има структуру у три тачке, предњи део је кутија за опрему, средњи део је резервоар за воду, задњи део је пумпна соба, а тело резервоара је резервоар типа паралелепипед кутије.

структура

Главна конструкција рама је заварена висококвалитетним квадратним цевима, спољна декоративна плоча је заварена плочама од угљеничног челика, кров је неклизајући и проходан, а доњи део кутије опреме са обе стране је опремљен преклопним педалама и плочама против клизања од алуминијумске легуре.

Кутија за опрему

Кутија за опрему се налази у задњем делу одељка за посаду и има алуминијумске ролетне са обе стране са светлима. Кутије за складиштење се постављају у кутију опреме према потребама. На бочним доњим рубовима налазе се кутије за алат и ролетне за мале алате

Пумпна станица

Пумпна просторија се налази на задњем делу возила, са вратима од алуминијумске легуре са обе стране и иза, са светлима унутра, а нека уобичајена опрема се може поставити на обе стране просторије за пумпе

Положај држања: Инсталирајте грејач горива (опционо према потребама купца).

Попните се на мердевине и уђите у ауто

Задње мердевине су направљене од дводелних преклопних мердевина од алуминијумске легуре, које се користе и не прелазе 350мм изнад земље када се користе.

Капацитет

5000кг

Материјал

Висок квалитет304 нерђајући челикса дебљином од 5 мм

Резервоар је фиксиран

Еластична веза са рамом шасије

Подешавања резервоара

Шахт: 1 шахт ДН470, са уређајем за брзо закључавање/отварање

Преливни прикључак: 1 ДН65 преливни прикључак

Излаз преостале воде: Поставите 1 ДН40 излаз за преосталу воду из резервоара за воду, опремљен кугластим вентилом

Улаз воде: повежите један ДН65 интерфејс на левој и десној страни резервоара

Улаз и излаз воде: 1 резервоар за воду до улазне цеви пумпе, вентил ДН150, пнеуматска и ручна контрола, 1 пумпа за воду до цеви за пуњење резервоара за воду, вентил ДН65, пнеуматска и ручна контрола

капацитет

1000кг

Материјал

304 нерђајући челикса дебљином од 5 мм

Резервоар је фиксиран

Еластична веза са рамом шасије

Подешавања резервоара

Шахт: 1 шахт ДН470, са уређајем за брзо закључавање/отварање

Преливни прикључак: 1 ДН65 преливни прикључак

Излаз преостале воде: Поставите 1 ДН40 излаз за преосталу воду из резервоара за воду, опремљен кугластим вентилом

Улаз воде: повежите један ДН65 интерфејс на левој и десној страни резервоара

Улаз и излаз воде: 1 резервоар за воду до улазне цеви пумпе, вентил ДН150, пнеуматска и ручна контрола, 1 пумпа за воду до цеви за пуњење резервоара за воду, вентил ДН65, пнеуматска и ручна контрола

Модел

Ватрогасна пумпа ЦБ10/60 за атмосферска возила

Форма

Центрифугални тип ниског притиска

Називни проток

60Л/с @1.0МПа

Оцена излазног притиска

1.0МПа

Максимална дубина усисавања

7м

Уређај за одвођење воде

Долази са клизном крилном пумпом

Време скретања

Максимална дубина усисавања≤50с

Материјал цеви

Висококвалитетне бешавне челичне цеви

Усисни водови

Постоји усисни отвор ДН150 на задњој страни просторије за пумпање

Линије за убризгавање воде

Отвор за убризгавање воде ДН65 је постављен на левој и десној страни резервоара за воду, а пумпа за воду ДН65 је обезбеђена у просторији за пумпање за убризгавање воде у резервоар

Излазне линије

Постоји један излаз атмосферске воде ДН65 са леве и десне стране пумпне просторије, са запорним вентилом и поклопцем

Водови за расхладну воду

Линија за расхладну воду и контролни вентил са изводом снаге за хлађење

Модел

ПХ48

Материјал

Кућиште је од ливеног алуминијума, а преливни део је од нерђајућег челика

форму

Прстенаста пумпа са негативним притиском са уређајем за испирање

Однос мешања

3-6%

Модел

ПЛ8/48 пена, водени топ двоструке намене

произвођач

Цхенгду Вест Фире Екуипмент Цо., Лтд

Називни проток

48Л/С

Називни притисак

0,8 МПа

узвишење

≥70°

угао депресије

≤-30°

Распон (м).

Вода≥70м пена≥60м

Хоризонтални угао ротације

≥360°

Контроле у кабини

Пумпа је искључена, алармни светлосни аларм, контрола осветљења и сигналних уређаја итд

Контрола пумпе у просторији

Главни прекидач каросерије, приказ параметара, приказ статуса

Додатна електрична

Поставите независна кола

Помоћно осветљење

Ватрогасна соба, пумпна соба и кутија за опрему опремљене су светлима, а контролна табла је опремљена осветљењем и индикаторским лампицама

Стробоскопска светла

Црвена и плава стробоскопа су постављена са обе стране тела

Уређаји за упозорење

Дугачак ред потпуно црвених полицијских светала, постављених на врху кабине

Сирена, чија се контролна кутија налази испод предњег дела возача

Осветљење ватреног терена

Један ватрогасни рефлектор од 35 В је инсталиран на задњем делу каросерије

Горњи слој

Домаћи лак високог квалитета

боја

Главна боја спољне површине аутомобила је РО3 ватрогасна црвена, опционо плава, жута, сива итд.

1

У складу са стварним потребама гашења пожара, према процедури гашења пожара, покупити и поставити у близини.

2

Фиксира се посебном стезаљком која је против рђе, против вибрација, против осипања и гребања.

3

Знаци су привлачни, раде са више особа и не ометају једни друге.
