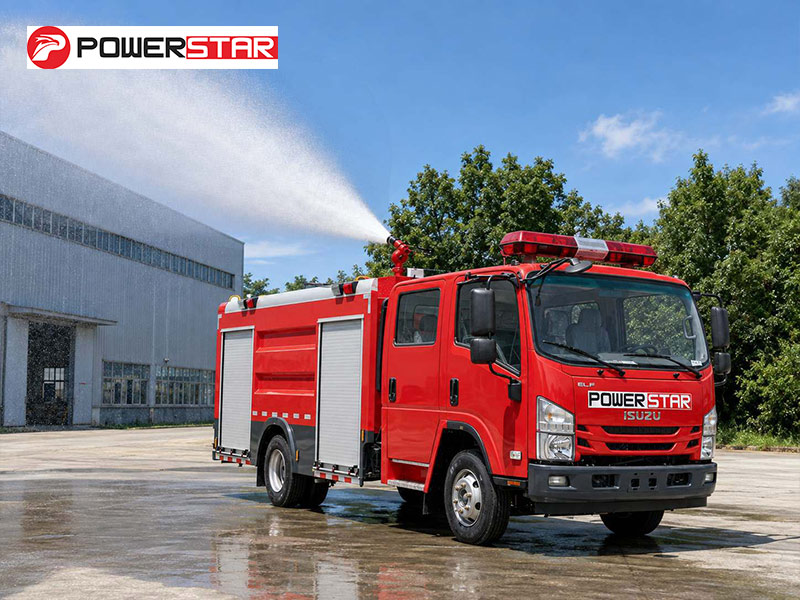

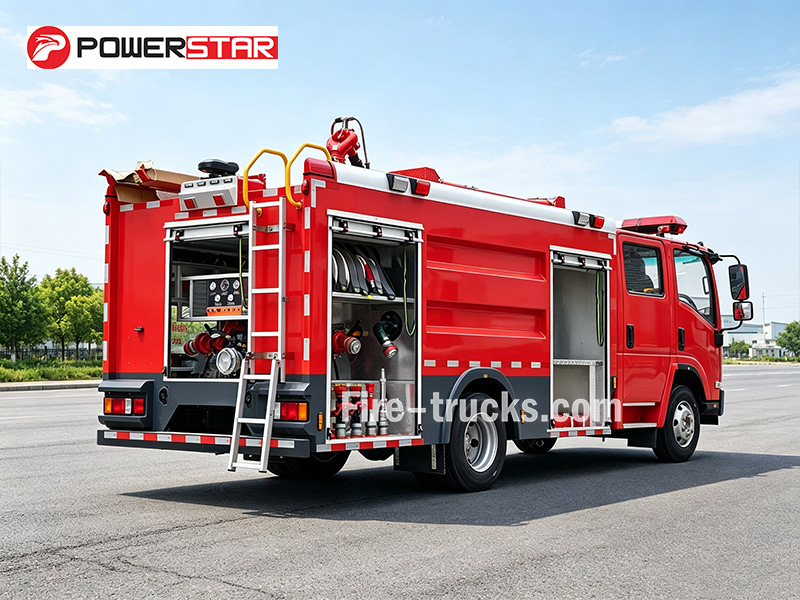

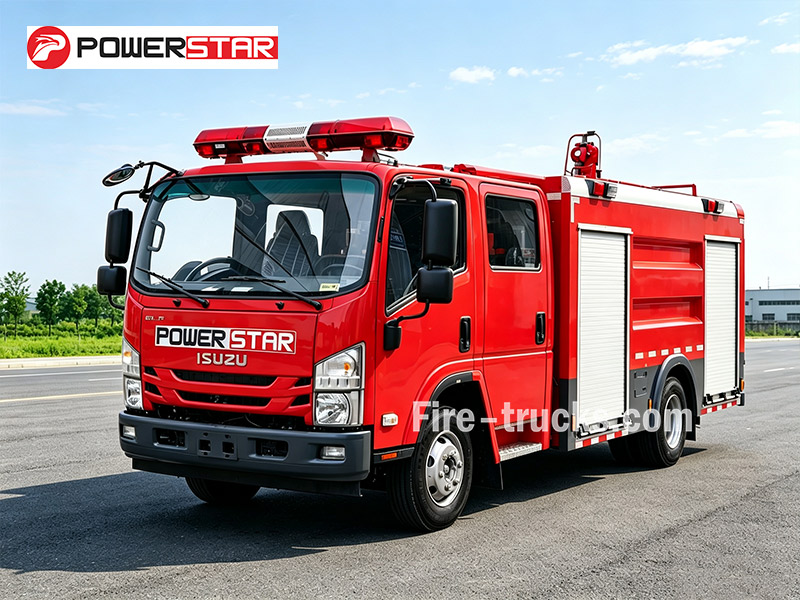

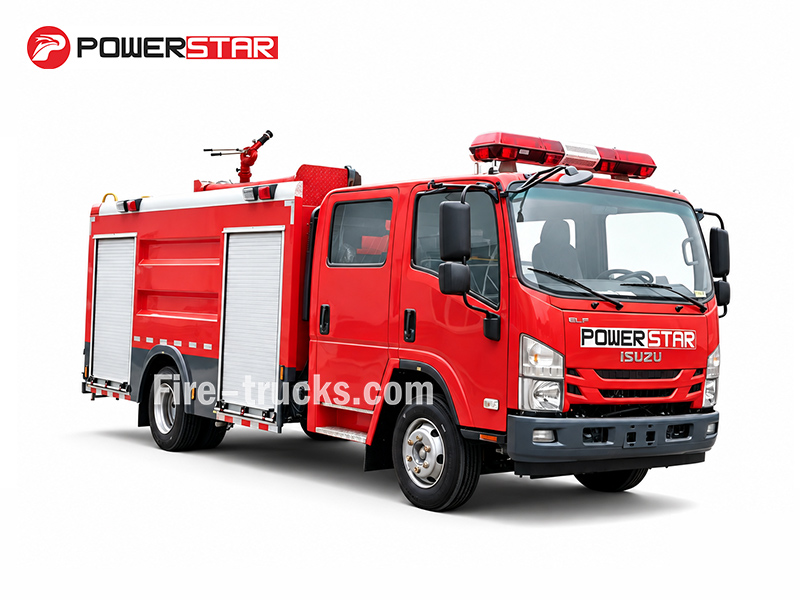

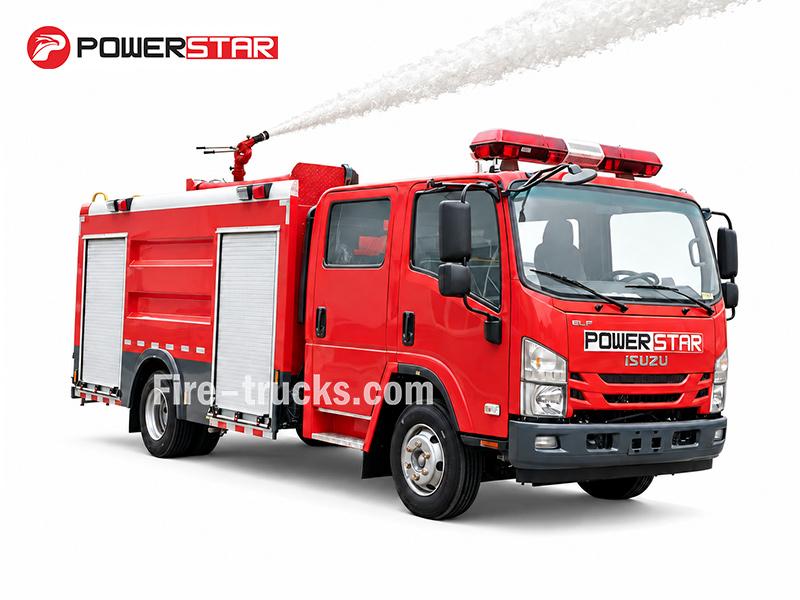

Kompaktno gradsko vatrogasno vozilo ISUZU 4×2 pokreće dizel motor 4HK1-TCG61 snage 189 KS, sa okretnom šasijom 4×2 projektovanom za gradske ulice i uske prolaze. Ima ukupni kapacitet od 5.000 L — 4.000 L vode i 1.000 L pene. Pumpa CB10/40-XZ pomera 40 L/s pri 1,0 MPa, dok krovni bacač PL8/32 doseže 60 m sa vodom i 48 m sa penom, što je idealno za brze intervencije u izgrađenim područjima. Standardna oprema uključuje creva, usisni vod, spojnice, pištolj za penu i osnovni komplet alata.
Шасија камиона:
ISUZU 4×2Радни капацитет:
4000L water + 1000L foam (5000L total)Снага мотора:
189 HP (139 kW) / 4HK1-TCG61Ватрогасна пумпа:
CB10/40-XZПроток пумпе:
40 L/sРадни притисак:
1.0 MPaВатрогасни монитор:
PL8/32Праћење протока:
32 L/sДомет монитора:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowОвај ISUZU 4×2 градски ватрогасни камион је изграђен око дизел мотора 4HK1-TCG61 снаге 189 КС и компактне 4×2 шасије која лако пролази кроз уске градске улице и тесне пролазе. Ово ISUZU компактно градско возило за ватрогасно спасавање има укупно 5.000 L — 4.000 L воде и 1.000 L пене. Пумпа CB10/40-XZ покреће 40 L/s при 1,0 MPa, а кровни монитор PL8/32 избацује воду до 60 m и пену до 48 m. Овај ISUZU 4x2 градски брзи интервентни ватрогасни камиондолази са стандардном опремом: црева, усисни вод, спојнице, пена топ и комплет алата. Компактне димензије и окретно управљање чине га добрим избором за градске ватрогасне интервенције, покривање високих зграда и брзе индустријске интервенције где већи камиони не могу да прођу.

|
Радни капацитет |
Модел мотора |
Међуосовинско растојање |
Надградња |
|
4000 L воде + 1000 L пене |
189 КС / 4HK1-TCG61 |
3815 mm |
★ Резервоар од угљеничног челика, капацитет 5000 L ★★ Ватрогасна пумпа CB10/40-XZ, проток 40 L/s при 1,0 MPa ★★ Кровни монитор PL8/32, проток 32 L/s; вода ≥60 m, пена ≥48 m ★ Размерач пене PH64, однос мешања 3%-6%, максимални проток 64 L/s |
» Ⅰ. Главне карактеристике:
❶ Дизел мотор 4HK1-TCG61 снаге 189 КС обезбеђује довољну снагу за градске интервенције, уз стабилан рад пумпе током целокупног ангажовања на месту пожара.
❷ ISUZU 4×2 градски ватрогасни камион опремљен је резервоаром за воду од 4000 L и резервоаром за пену од 1000 L, у комбинацији са пумпом CB10/40-XZ номиналног протока 40 L/s и притиска 1,0 MPa за брзи почетни напад на пожар.
❸ Монитор PL8/32 обезбеђује домет воде од 60 m и домет пене од 48 m, омогућавајући посадама да делују на пожаре са безбедне удаљености док 4×2 шасија одржава стабилност на асфалтираним градским путевима.
❹ Са међуосовинским растојањем од 3815 mm и гумама 235/75R17.5, овај компактни 4×2 ватрогасни уређај пролази кроз уске градске улице, оштре кривине и ограничене урбане просторе којима конвенционални ватрогасни камиони не могу приступити.
❺ Стандардна опрема укључује црева, усисни вод, спојнице, пенски топ и комплет алата, спремне за тренутно ангажовање. Његове компактне димензије и окретна 4×2 шасија чине га практичним решењем за општинске ватрогасне службе, покривање високих зграда и индустријске локације са ограниченим приступом.
» Ⅱ. Параметри производа:
| ISUZU 4x2 компактни градски брзи интервентни ватрогасни камион | |||
| Опште | Радни капацитет | 4000 L воде + 1000 L пене | |
| Шасија камиона | ISUZU 4x2 | ||
| Снага мотора | 189 КС/ 4HK1-TCG61 | ||
| Ватрогасна пумпа | CB10/40-XZ | ||
| Ватрогасни монитор | PL8/32 | ||
| Дозатор пене | PH64 | ||
| Максимална брзина | 95 km/h | ||

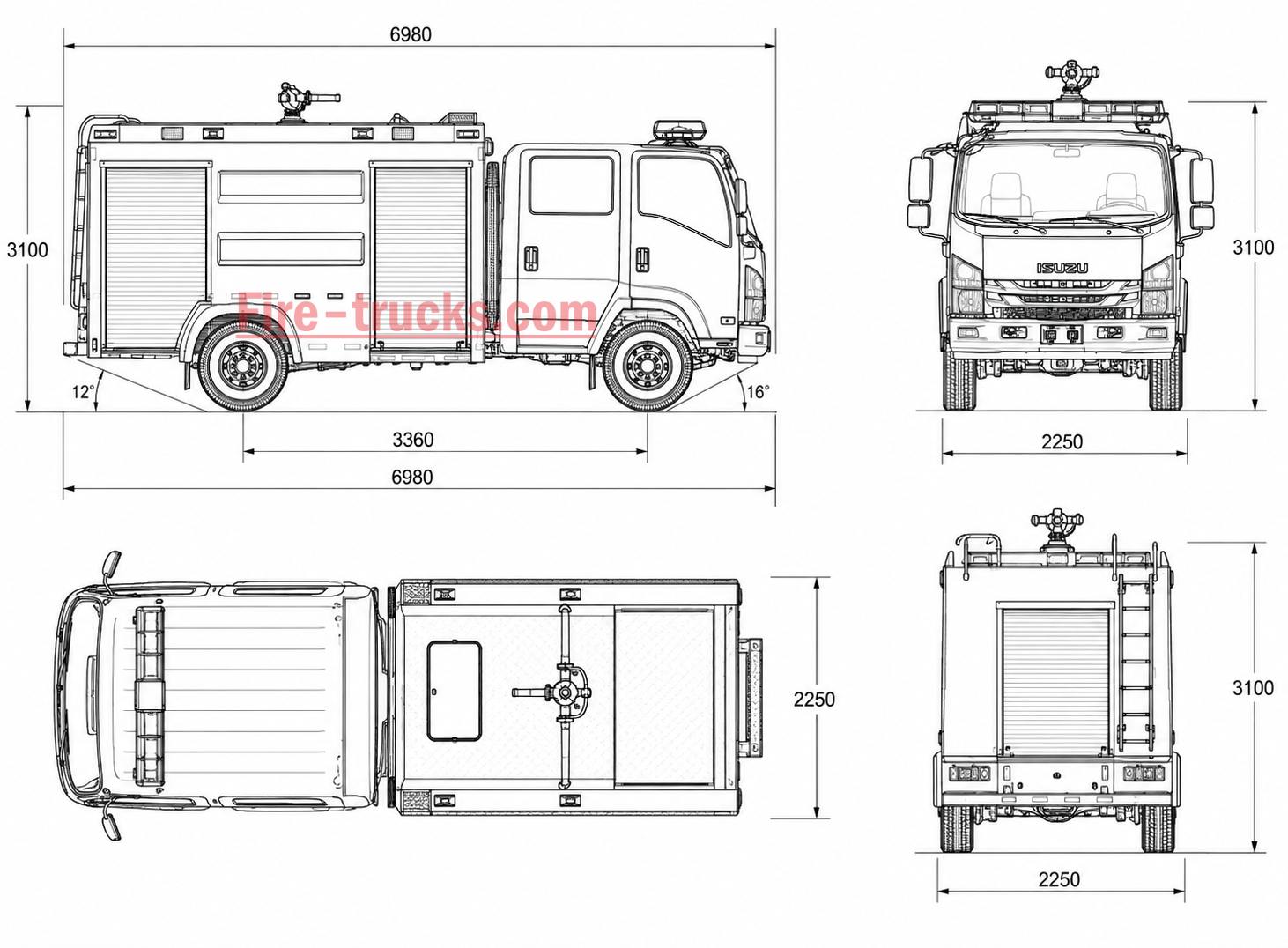

| Укупне димензије Д*Ш*В | 6980*2250*3100 mm | ||
| Укупна маса возила | 10550 kg | ||
| Маса празног возила | 5850 kg | ||
| Мотор | Модел мотора | 4HK1-TCG61 | |
| Тип горива | Дизел | ||
| Снага | 189 КС(139KW) | ||
| Стандард емисије | Euro 6 | ||
| Запремина мотора | 5193 ml | ||
| Тип мотора | 4-цилиндрични линијски, водено хлађени, турбо дизел мотор са међухлађењем | ||
| Шасија | Тип погона | 4x2 | |
| Међуосовинско растојање | 3815 mm | ||
| Гума | 235/75R17.5 16PR | ||
| Број гума | 6 гума и 1 резервна гума | ||
| Кабина | Двострука кабина, са клима уређајем, електронским прозорима, USB | ||
| Ватрогасна пумпа | Модел | CB10/40 | |
| Проток | 40L/s | ||
| Притисак | 1MPa | ||
| Максимални радни притисак | 1.251MPa | ||
| Максимални дозвољени улазни притисак | 0.4MPa | ||
| Максимална висина усисавања | 7m | ||
| Називна брзина | 3135±50r/min | ||
| Однос брзина | 1:1.4 | ||
| Време преусмеравања воде | ≤50s | ||
| Ватрогасни топ | Модел | PL8/32 | |
| Проток | 32L/s | ||
| Називни радни притисак | 0.8MPa | ||
| Максимални радни притисак | 1MPa | ||
| Домет | Вода | ≥60m | |
| Пена | ≥48m | ||
| Вертикална ротација | - 15~+70° | ||
| Хоризонтална ротација | 0~360° | ||
| Стандардна конфигурација | Sva standardna dodatna oprema: vatrogasno crevo, filter, spojnica, ključ, mlaznica za vodu/peno, osnovni set alata, priručnik na engleskom jeziku…… | ||


1. Šasija i pogonski sklop
♦ Šasija: ISUZU 4×2 ram kamiona, međuosovinsko rastojanje 3815 mm, projektovan za manevrisanje gradskim ulicama i stabilnost na asfaltiranim putevima
♦ Motor: 4HK1-TCG61 turbo dizel, 189 KS (139 kW), pouzdana snaga za gradske intervencije i neprekidan rad pumpe
♦Menjač: Ručni menjač, jednostavno upravljanje za gradsku vožnju i hitno angažovanje

2. Sistem za gašenje požara
♦ Rezervoar: 4000 l vode + 1000 l pene (ukupno 5000 l), ugljenični čelik, sa pregradama za stabilno upravljanje na gradskim putevima
♦ Pumpa: CB10/40-XZ, 40 L/s pri 1,0 MPa, pogon preko PTO, usisna visina 7 m, vreme usisavanja ≤50 s
♦ Monitor: JBQ 5.5/10, 10 L/s pri 0,55 MPa, pogon preko PTO, usisna visina 7 m, brzo usisavanje za trenutnu upotrebu

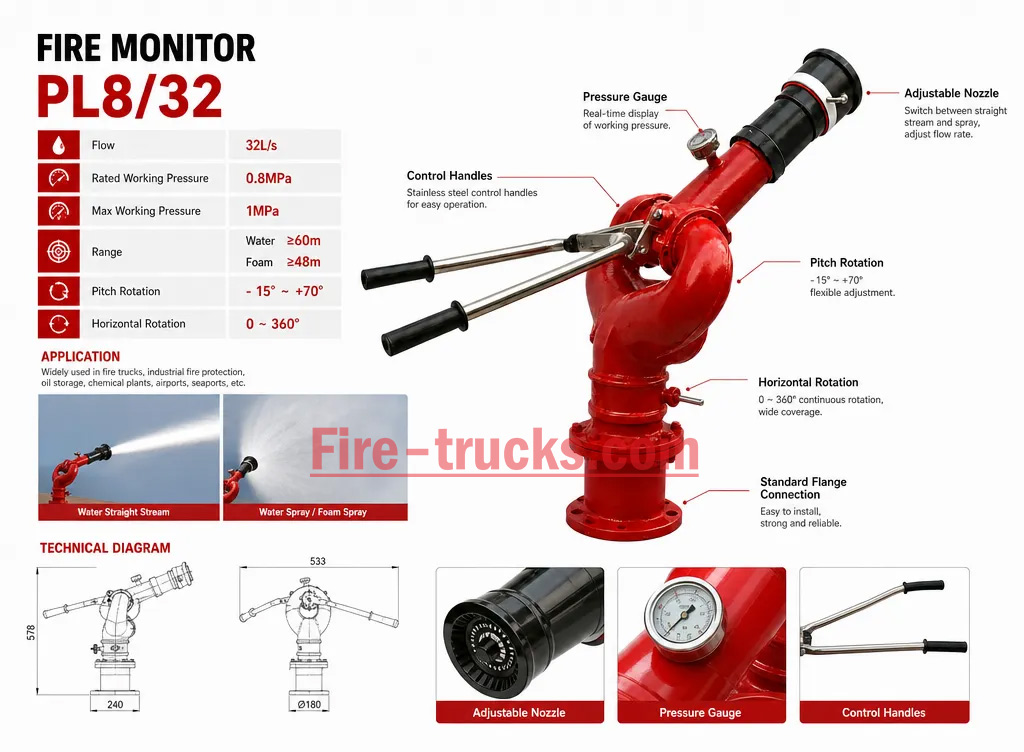

♦ Vatrogasni Monitor:: PL8/32, protok 32 L/s, domet vode ≥60 m, domet pene ≥48 m, horizontalna rotacija 360°, nagib od -15° do +70°

»Ⅳ.Princip rada vatrogasnog vozila sa penom:
• Usis vode
Opremljeno usisnim priključkom DN50 za crpljenje vode iz otvorenih izvora kao što su bare, potoci ili hidranti kada gradski vodovod nije dostupan.
• Priključak za punjenje
Spoljni ulaz za vodu omogućava povezivanje sa standardnim hidrantom ili pomoćnom pumpom za brzo dopunjavanje rezervoara u gradskim uslovima.
• Izlazni priključci
DN65 izlazi sa obe strane vozila podržavaju povezivanje više creva, prilagođavajući se različitim zahtevima za pritisak i protok radi efikasnog gašenja požara.
• Sistem za penu
Nezavisni zatvoreni sistem za doziranje pene automatski upravlja usisavanjem koncentrata, mešanjem i ispuštanjem. Prebacuje se između režima vode i pene uz održavanje konstantnog odnosa mešanja za požare klase B.
» Ⅴ.Систем ватрогасне пумпе :

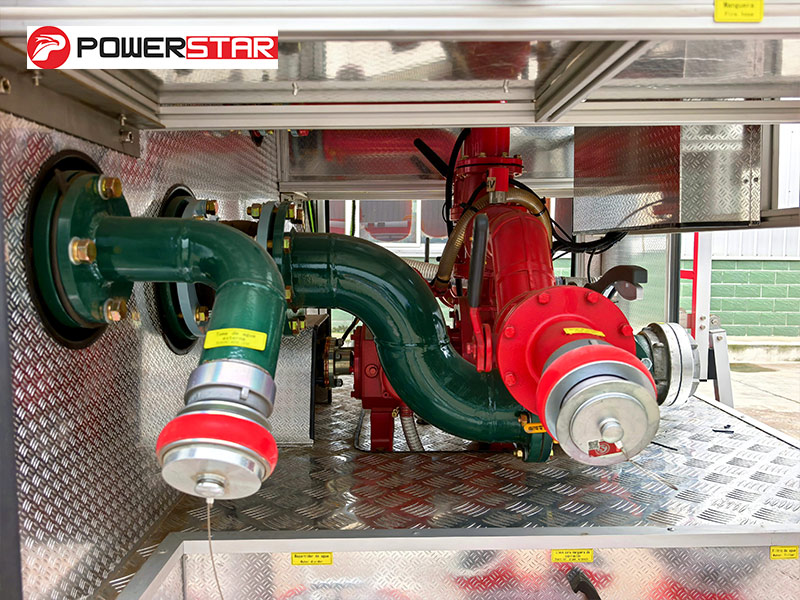

Ватрогасна пумпа:

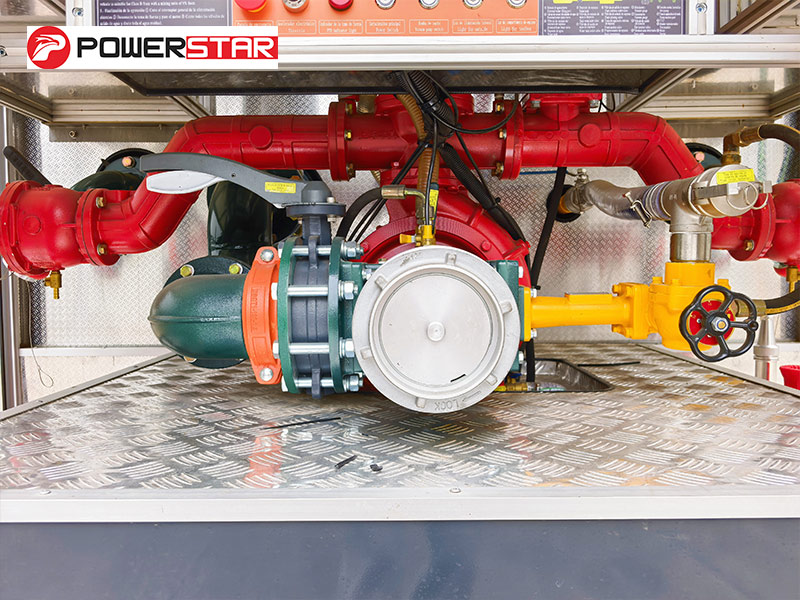

Ватрогасна пумпа CB10/40 са номиналним протоком од 40 L/s при 1.0 MPa је уграђена у задњу просторију за пумпу. Ова пумпа је направљена за поуздан рад, обезбеђујући стабилан притисак воде како би ватрогасна црева и монитори могли ефикасно да испоручују воду или пену на велике удаљености ради гашења пожара

|
Модел ватрогасне пумпе |
Проток |
Притисак |
Максимални радни притисак |
Максимални дозвољени улазни притисак |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

» Ⅵ.Ватрогасна опрема :

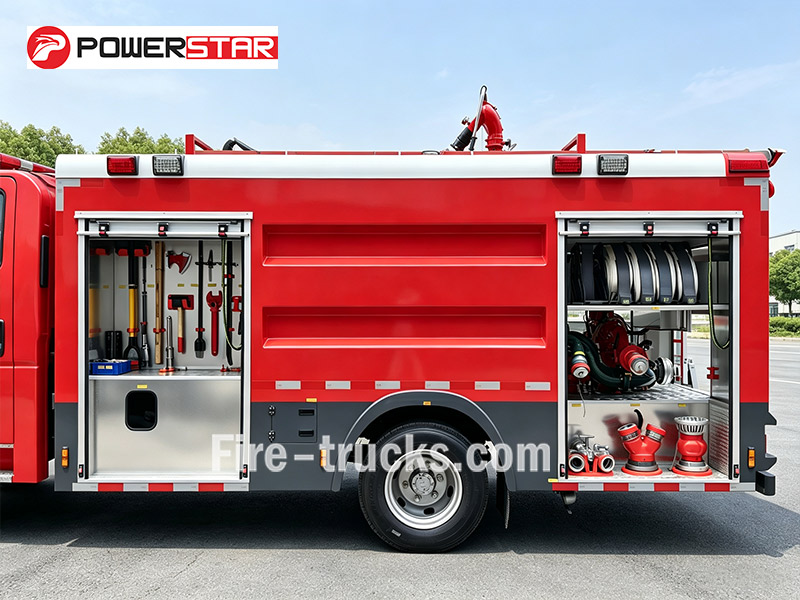

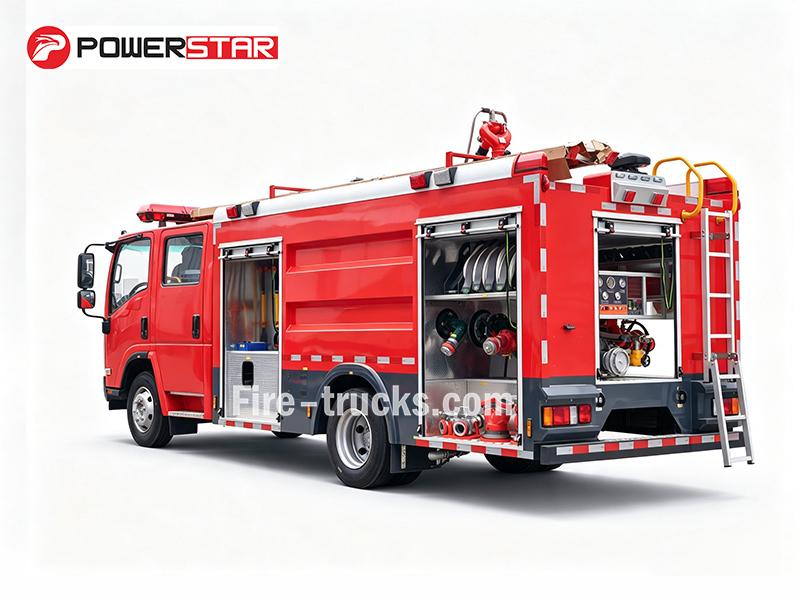

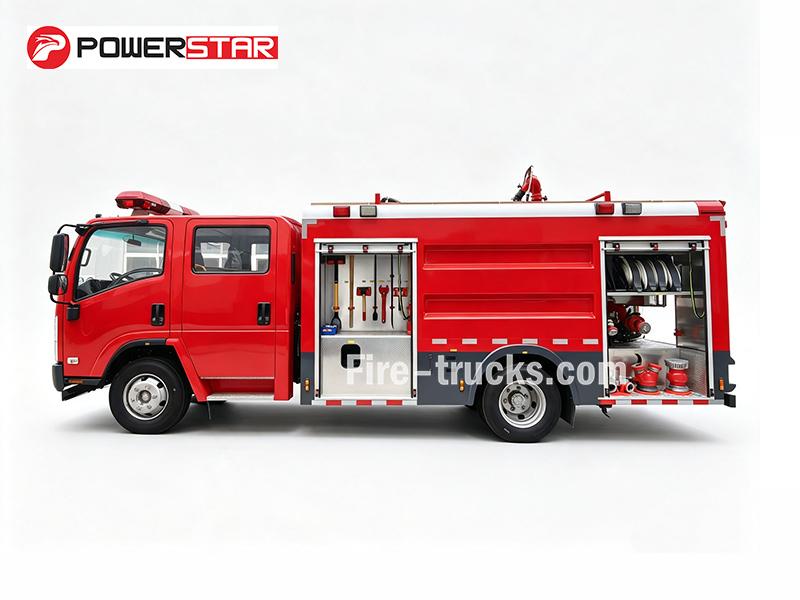

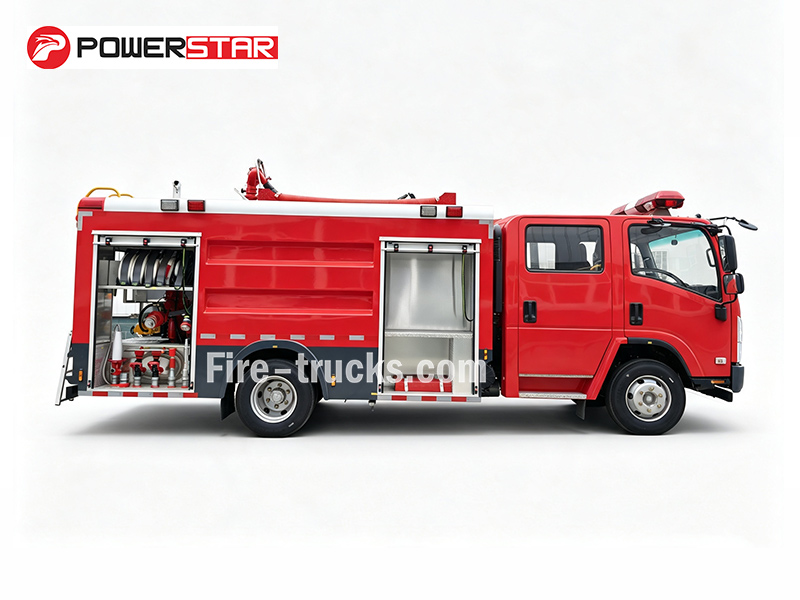

• Простор за опрему
Преграде за складиштење су распоређене са обе стране возила и опремљене подесивим полицама и извлачним лежиштима. Полице држе ватрогасна црева, усисне водове и пенске млазнице на месту, док лежишта омогућавају брз приступ ручном алату као што су кључеви, секире и полуге за развлачење — смањујући време реаговања током хитних позива.

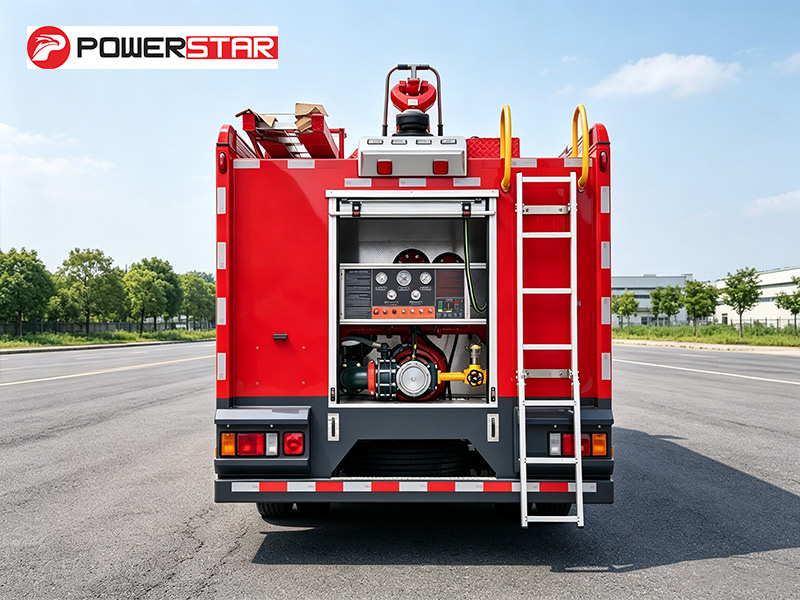

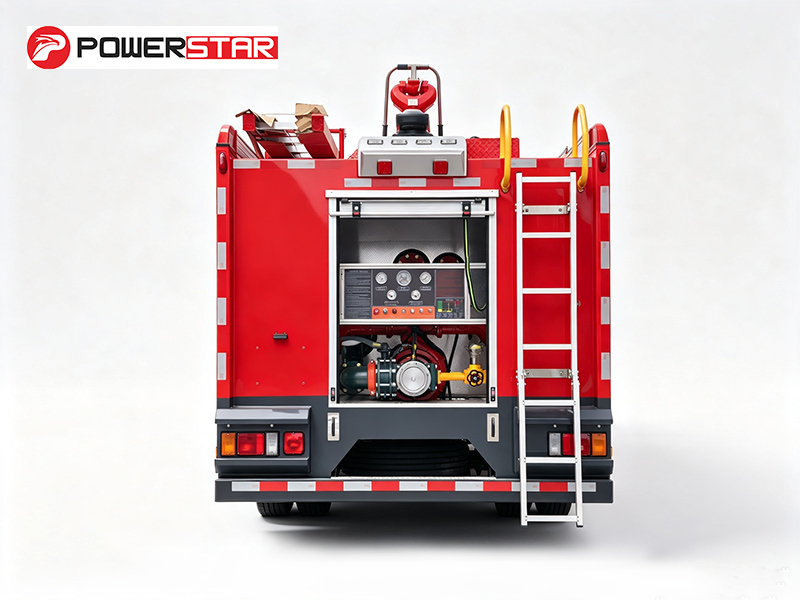

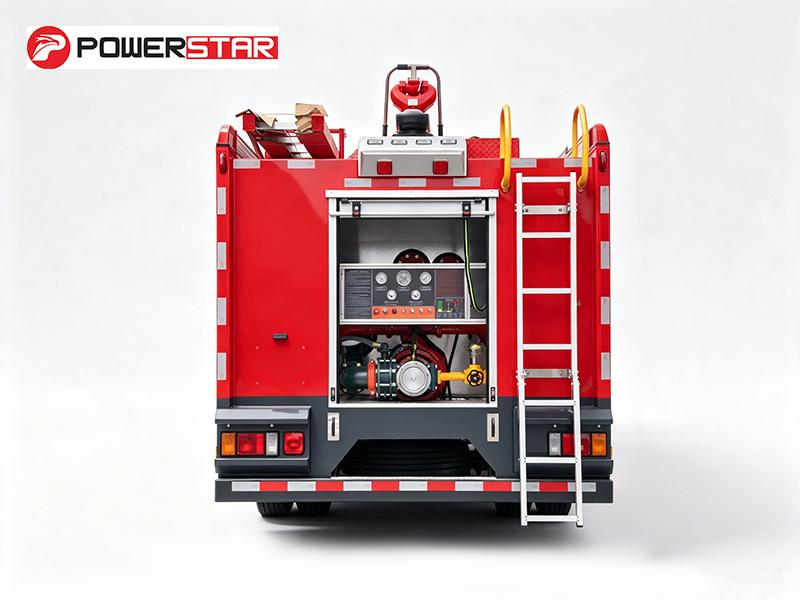

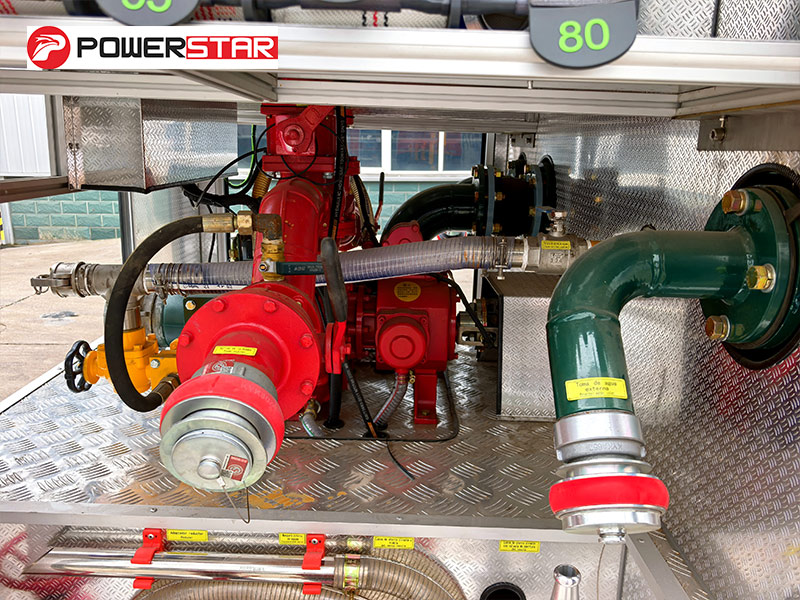

• Просторија за пумпу: Опремљена ватрогасном пумпом CB10/40-XZ, контролном таблом, манометром, вакуумметром и осветљењем простора. Додатна опрема укључује ватрогасна црева, усисне водове, колекторе, филтере, ватрогасне млазнице, пенске млазнице, кључеве за усисна црева и адаптере.

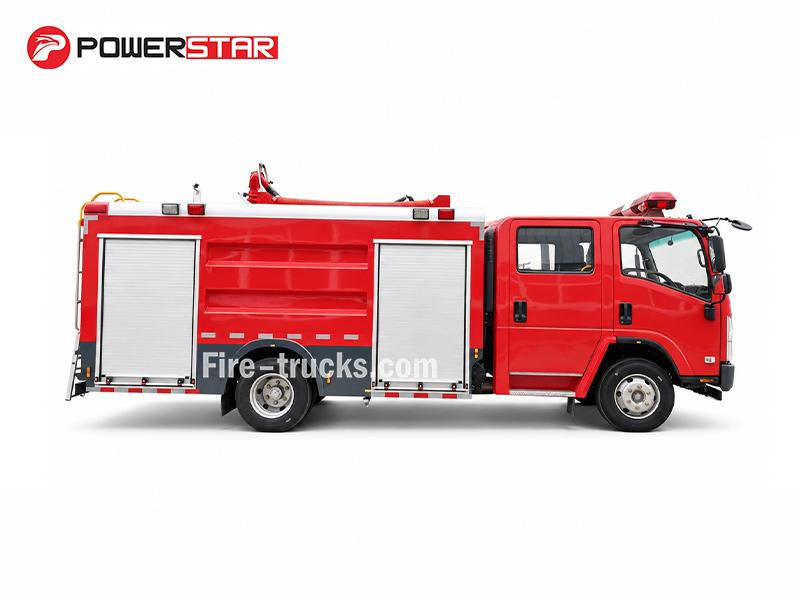

ISUZU 4×2 градско ватрогасно возило има задње постављену пумпу CB10/40-XZ и монитор PL8/32 уграђен на крову кабине. Укупни капацитет течности је 5,000 литара — 4,000L воде и 1,000L пене. Возило је постављено на компактну 4×2 шасију и покреће га дизел мотор 4HK1-TCG61 снаге 189 HP. Стандардна испорука укључује црева, усисни вод, прикључке, пенски топ и основни сет алата. Потпуне спецификације су наведене испод:

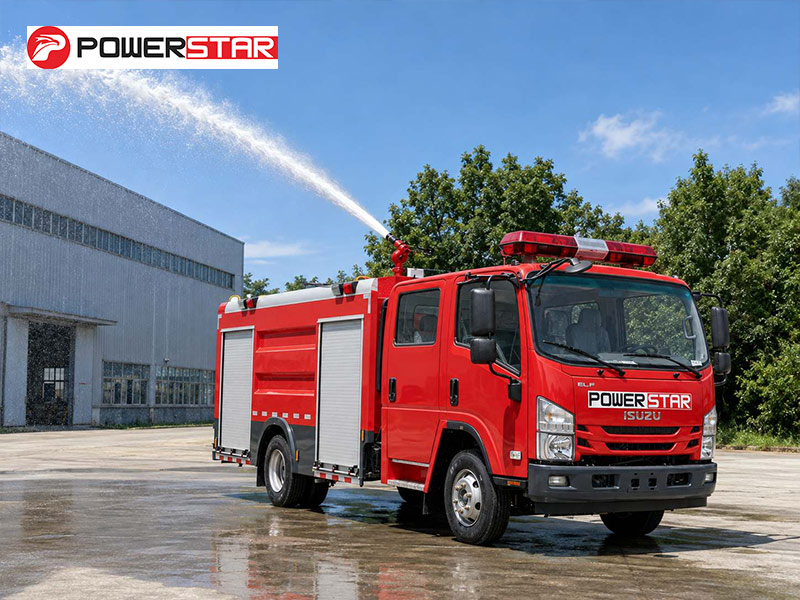

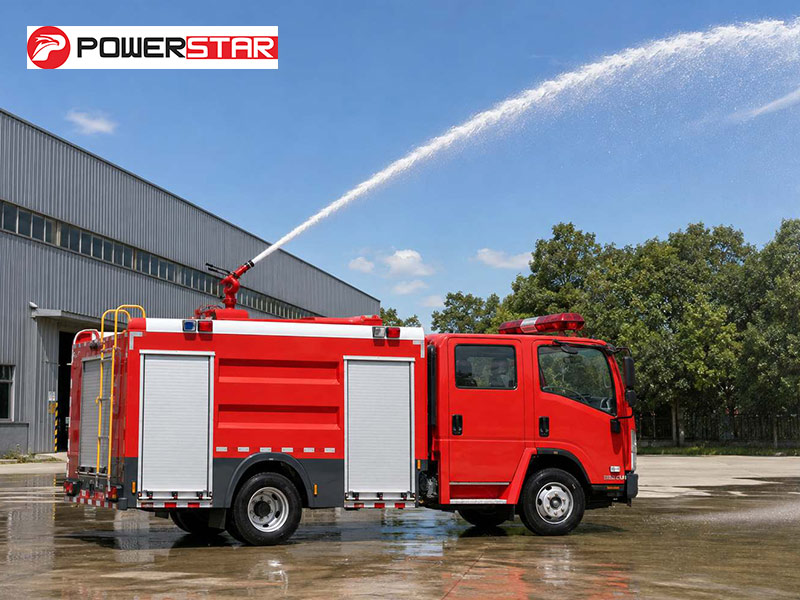

» Ⅶ.Тест перформанси ватрогасног монитора :
